18 1 Fonctionnement
1
.1 ND
21
0
0
G Génér
a
lités

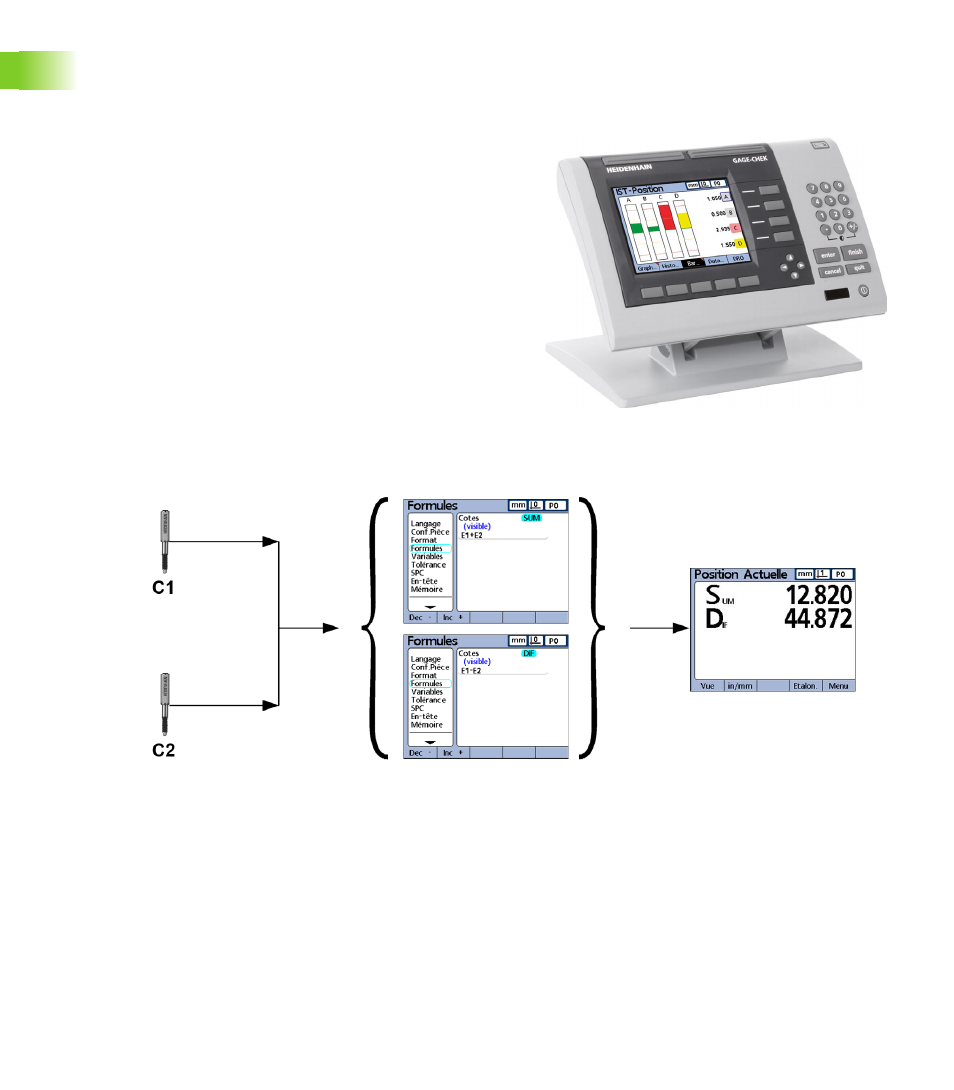

1.1 ND 2100G Généralités
Généralités
Le The ND 2100G est un calculateur performant destiné à des
opérations de mesures simples ou multiples avec un haut niveau de
précision. Le contrôle dimensionnel de composants de grande
précision peut être faite pendant la production ou en contrôle final au
moyen d'encodeurs ou de palpeurs inductifs. Les mesures peuvent
être manuelles ou semi-automatiques en association avec un
dispositif de mesure
Configuration d'usine du ND 2100G
„ Un, quatre ou huit canaux d'entrée individuels, ou
„ Jusqu'à 16 canaux d'entrée multiplexés RS 232, ou
„ Combinaisons de canaux d'entrée individuels et de canaux d'entrée
multiplexés pour un total de 16 canaux max.
Les entrées des canaux peuvent être combinées ou associées au
moyen d'opérations algébriques, de formules complexes dans le but
d'afficher des informations telles que planéité, volume ou faux rond.
Des formules sont intégrées dans le ND 2100G en utilisant
simplement les touches d'écran et des fonctions mathématiques.
E1=28.846 mm Sum=E1+E2 Sum=12.820
E2=-16.026 mm Dif=E1-E2 Dif=44.872
Les entrées des canaux sont associées au moyen de formules pour afficher des cotes.
