74 2 Installation et caractéristiques techniques
2.3 Configur
ation du logiciel
 Positionnez l'étalon de mesure le long de l'axe R.
 Alignez l'étalon aussi proche que possible de l'axe, puis effectuez un
alignement comme décrit dans la Section I (Voir "Alignement d'une
pièce sur un axe" à la page 28).
 Effectuez une seule mesure de toute la course de déplacement à
l'aide de l'étalon et notez le résultat.
Dans cet exemple de correction d'erreur linéaire, un point à l'extrémité
de la course de mesure est mesuré avec un étalon de 8 pouces.
Utiliser un étalon qui permet d'effectuer des mesures sur
la plus grande course de déplacement possible.

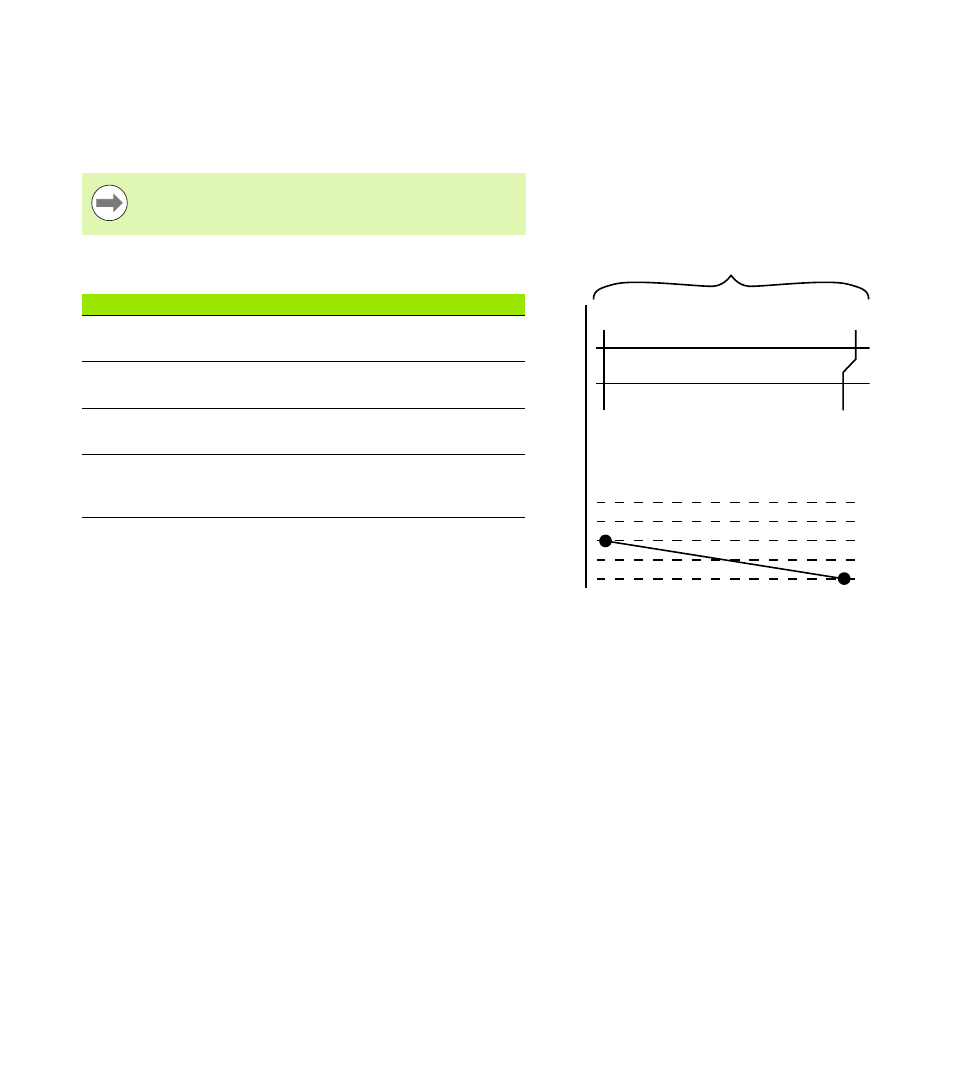

Exemple d'une correction d'erreur linéaire avec un
étalon de 8 pouces
0
0
+0.02
+0.01
0.00
-0.01
-0.02
8.0
7.98
1
2
3
4
Numéros Descriptions
1 : Longueur de
l'étalon
Toute la longueur (8 pouces) est mesurée
2 : Valeurs de
l'étalon
Longueur certifiée de l'étalon
3 : Valeurs
observées
Longueur mesurée par l'étalon
4 : Courbe de
déviation
Différence entre les valeurs de l'étalon et
les valeurs observées (non saisies dans
aucun écran)
