ND 1200R Radial 41
1
.5 M
o
tifs de pe
rç
ag
e Motif "Ligne"
Pour créer un motif de perçage "Ligne" :
 Appuyez sur la touche MENU>MOTIF>LIGNE.
 Utilisez les touches fléchées EN HAUT/EN BAS pour naviguer entre
les champs de saisie de paramètres et entrer les valeurs de
paramétrage requises pour ce motif.
 Appuyez sur la touche FINISH. Les positions de perçage du motif
sont ajoutées à la liste des positions cibles et l'écran "Position
Actuelle" s'affiche.
 Appuyez à nouveau sur la touche FINISH pour passer à la première
position de perçage du motif.

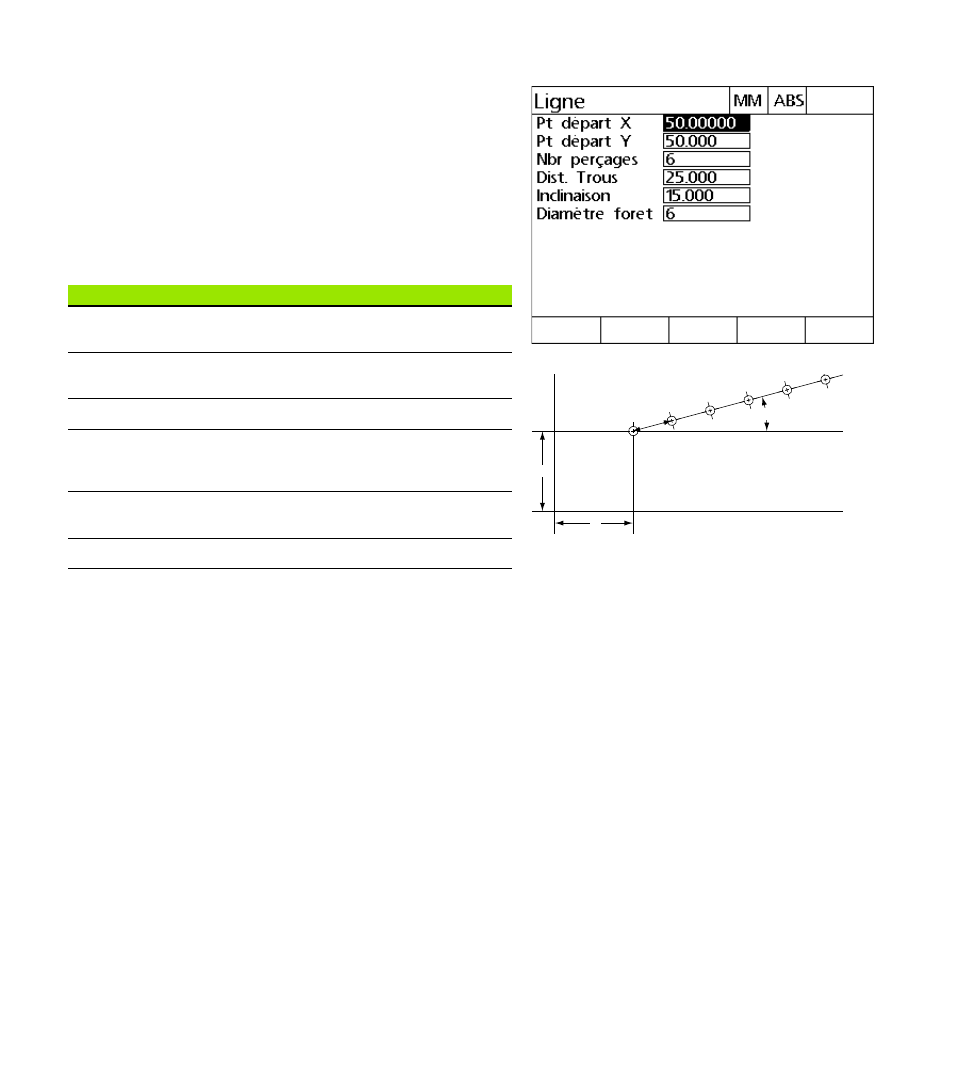

Ecran "Ligne"
Rangée de trous
Y
X
A
HD
Paramètres Descriptions
Pt départ X Coordonnée du centre du premier trou
du motif sur l'axe X.
Pt départ Y Coordonnée du centre du premier trou
du motif sur l'axe Y.
Nbr perçages Nombre de trous du motif.
Dist. Trous Distance entre le centre des différents
trous sur l'axe X avant qu'un angle de
rotation ne soit appliqué au motif.
Inclinaison Angle de rotation appliqué au motif par
rapport à l'axe X.
Diamètre foret Diamètre du foret.
