HEIDENHAIN ND 1200R - Manuel (Page 5)

ND 1200R Radial 5

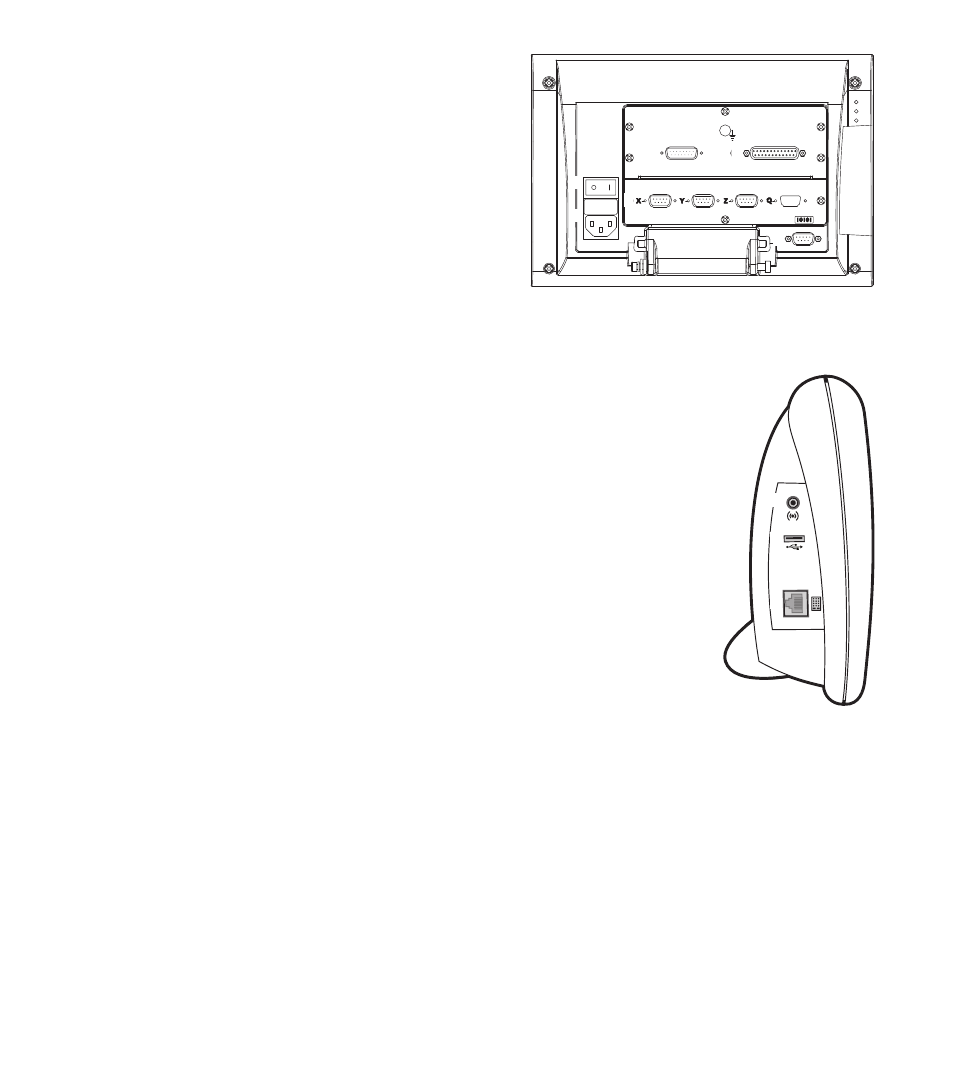

Face arrière du ND 1200R
Face latérale du ND 1200R
1
2
3
5
4
6
7
8
1 Interrupteur d'alimentation
2 Prise d'alimentation et porte-fusible
3 Prise de mise à la terre
4 Connecteur pour palpeur d'arêtes universel HEIDENHAIN
(15 broches)
5 Connecteurs des axes de mesure
6 Connecteur du port série RS-232
7 Non disponible sur le ND 1200R
8 Système mécanique de fixation et d'inclinaison
1
2
3
1 Prise jack pour haut-parleur/casque audio
2 Connecteur USB de type A
3 Connecteur RJ-45 pour pédale/commutateur manuel/clavier à
distance
