18 1 Fonctionnement
1
.2 F
onctions de base du
ND
120
0R
Présentation de l'écran LCD et des softkeys
L'écran LCD du ND 1200R affiche les informations dans l'un des trois
modes de fonctionnement suivants :
 Le mode Position Actuelle affiche la position actuelle des axes.
 Le mode Distance Restante affiche la distance jusqu'à une
position cible.
 Le mode Setup affiche les écrans/sous-menus de configuration du
ND 1200R.
Les fonctions des softkeys varient pour s'adapter aux diverses
opérations proposées par les différents écrans.
Affichage en mode "Position Actuelle" et softkeys
L'écran "Position Actuelle" affiche :
 La liste des positions cibles, sur la partie gauche
 L'unité de mesure, le point d'origine et le numéro de programme
actuels, dans le coin en haut à droite
 La position actuelle de tous les axes
 L'état d'alignement de la pièce : un petit rectangle à côté de la lettre
de désignation de l'axe indique que la pièce est alignée sur un axe
de mesure (un alignement a été effectué)
 Les fonctions des softkeys pour la sélection de la position cible et
de l'unité de mesure, pour l'initialisation du point d'origine et pour le
choix des coordonnées cartésiennes ou polaires et des menus

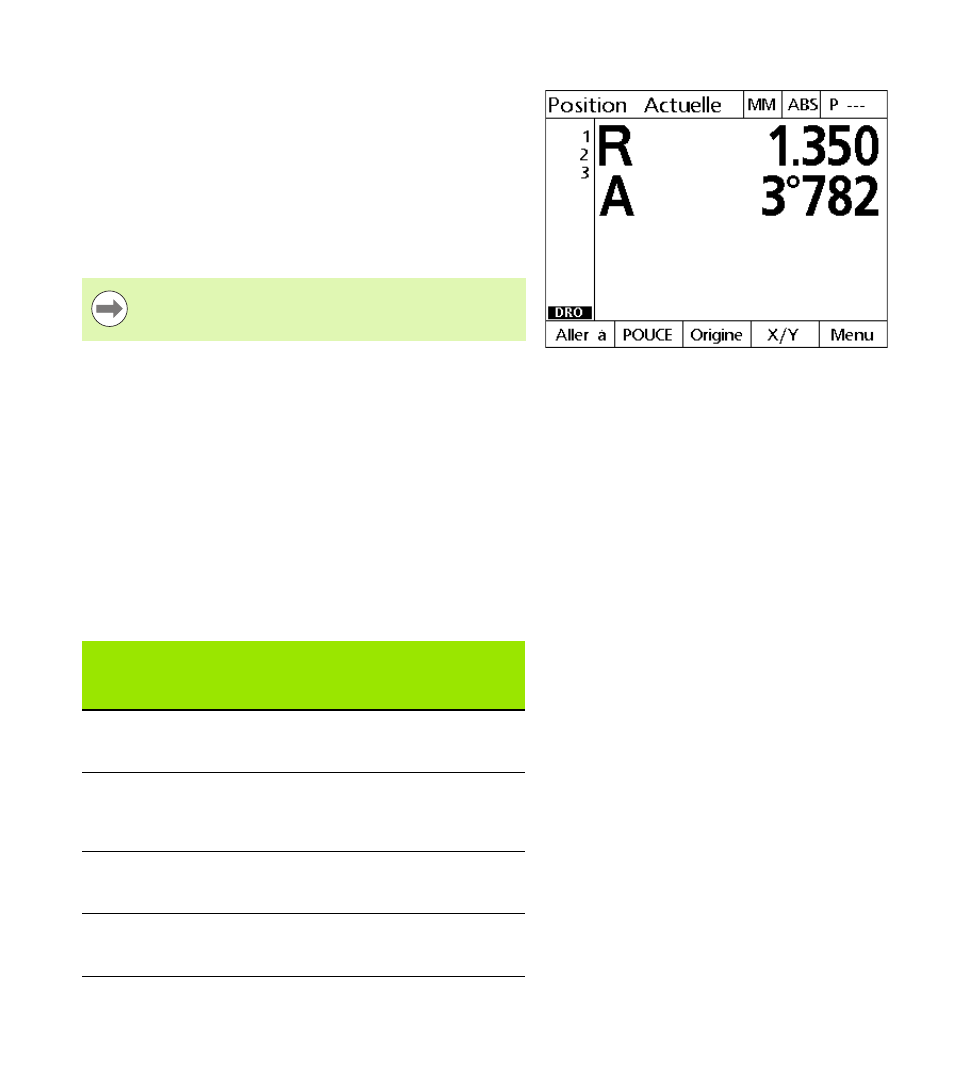

Ecran "Position Actuelle" indiquant la position actuelle
des axes
Les écrans et les softkeys de configuration sont décrits
dans la Section II de ce manuel, "Installation, configuration
et caractéristiques techniques".
Softkeys du
mode
POSITION
ACTUELLE Fonctions
Aller à Appuyez sur la softkey ALLER A pour
sélectionner une position cible vers laquelle se
diriger.
MM ou POUCE Cette softkey permet de commuter entre les
unités de mesure "millimètres" et "pouces".
L'unité de mesure actuelle est affichée dans le
coin en haut à droite de l'écran.
Origine Appuyez sur la softkey ORIGINE pour
enregistrer, mettre à zéro, décaler ou aligner un
point d'origine.
R/A ou X/Y Cette softkey permet de commuter entre les
coordonnées de type cartésien et polaire
affichées sur l'écran LCD.
