ND 1200R Radial 55
2.2 Installation du matér
iel
Connexion de systèmes de mesure et palpeurs
Les systèmes de mesure et les palpeurs des axes sont reliés à des
connecteurs d'interface situés au dos du ND 1200R. Plusieurs
interfaces sont disponibles pour connecter une grande variété de
systèmes de mesure qui peuvent être utilisés avec le ND 1200R. Le
nombre et le type de connecteurs pour les axes des systèmes de
mesure varient en fonction de l'application. Le ND 1200R représenté
ici possède des connecteurs pour les axes X, Y et Z et un palpeur
d'arêtes. Le type d'entrée des systèmes de mesure (analogique ou
TTL) doit être spécifié au moment de l'achat. Aucune modification
n'est possible une fois sur le terrain.
Les connecteurs sont répartis comme suit :
Pour raccorder les câbles des systèmes de mesure et du palpeur
d'arêtes :
 Vérifiez que le ND 1200R se trouve hors tension.
 Raccordez fermement les systèmes de mesure des axes à leur
connecteur. Le nom de l'axe est inscrit à proximité du connecteur
correspondant. Si les connecteurs sont prévus avec des vis de
montage, ne serrez pas excessivement ces dernières.

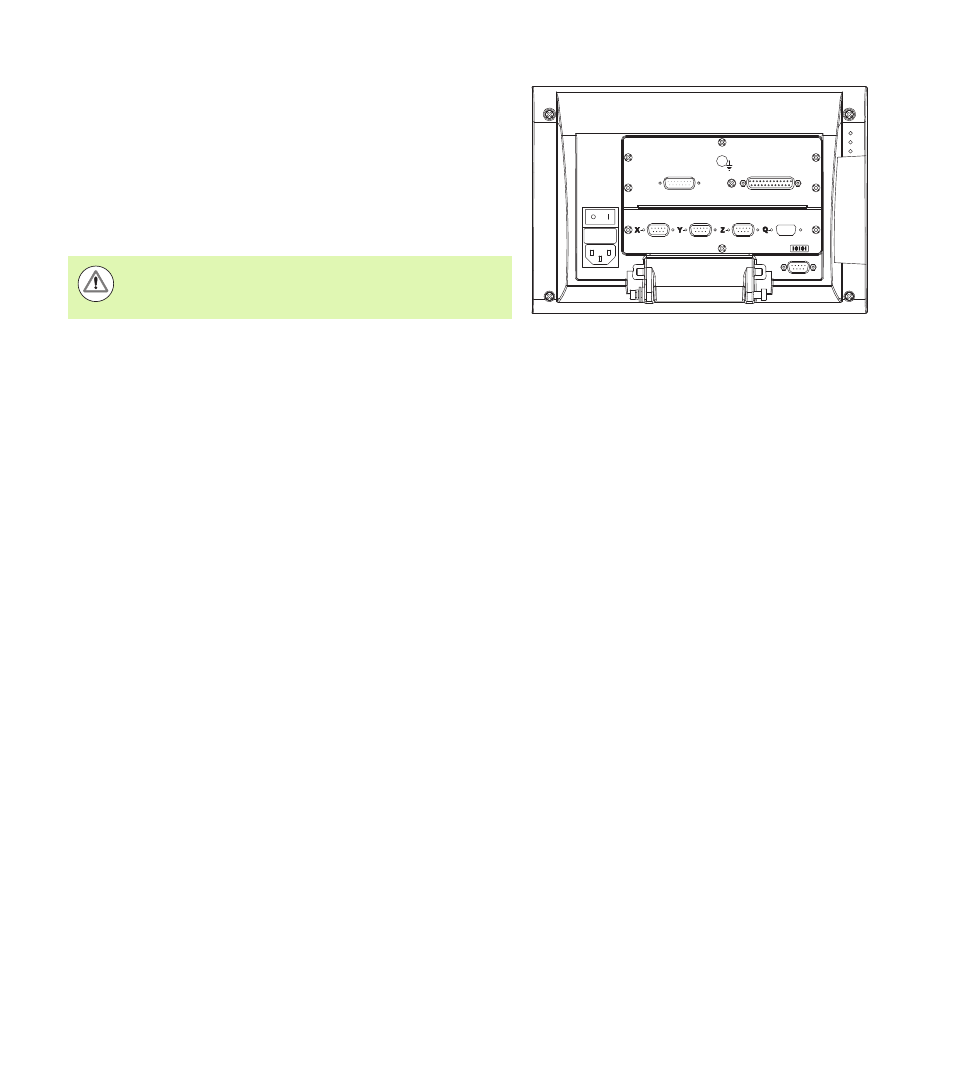

Connecteurs des axes des systèmes de mesure
1
4
2 3
Eviter de placer les câbles des systèmes de mesure dans
une zone de passage pour éviter les piétinements et
trébuchements.
1 Axe X
2 Axe Y
3 Axe Z
4 Palpeur d'arêtes
