ENTRETIEN
Courroie d’entraînement
Vérification de la tension de la courroie d’entraînement
2. Placez sur le calibre de tension de la courroie le petit joint torique
directement au-dessus du repère de 4,5 kg (10 lb) sur le plongeur
comme illustré.
3. Placez un ruban à mesurer ou une règle à proximité de la courroie
d’entraînement selon l’illustration.
4. Placez la base du support du calibre de tension sur la section inférieure
de la courroie d’entraînement, à mi-chemin entre les pignons
d’entraînement avant et arrière. À l’aide d’une règle ou d’un ruban à
mesurer, mesurez la position de la base du support du calibre de
tension. Cette position correspond à la force nulle.
5. Poussez le plongeur vers le haut jusqu’à ce que le petit joint torique
entre en contact avec le calibre de tension. Assurez-vous que le calibre
de tension est bien installé contre la courroie d’entraînement, et
mesurez la position de la base du support du calibre de tension. Cette
position correspond à une force de 4,5 kg (10 lb).
6. Calculez la différence entre le point où la force est nulle et celui où la
force est de 4,5 kg (10 lb). La différence doit être de :
9,0 mm ± 0,5 mm (23/64 po ± 1/64 po)
7. Réglez de la tension de la courroie au besoin. Consultez la page 95.

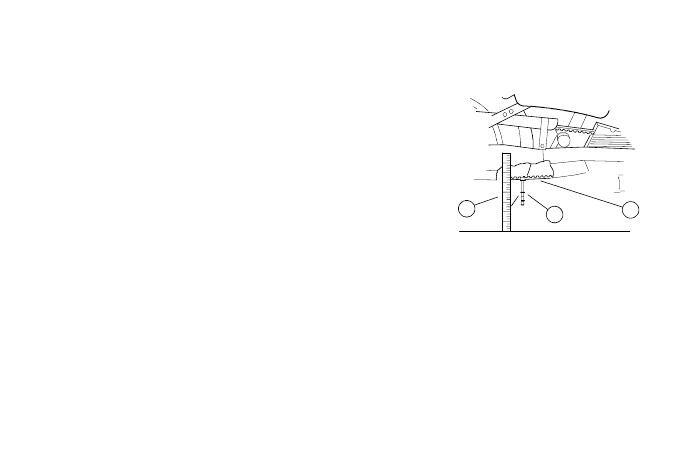

1. Courroie
d’entraînement
2. Dynamomètre
1
2
3
3. Règle
