8
3 INSTALLATION
3.1 Normes de sécurité
• N’installez pas le groupe de commande à l’intérieur de la cabine de pilotage.
• Le groupe doit être installé de sorte que les dispositifs des vannes, réglables à la
main, viennent se trouver à une position accessible pour leur commande, bien que
loin du poste opérateur.
• Le débit à l’entrée du groupe doit être inférieur au débit maximum prévu pour la
vanne de commande générale.
• Les composants et les tuyaux qui seront montés sur la ligne de pression principale
(ligne de refoulement) doivent pouvoir supporter une pression plus importante que
celle maximum pouvant être atteinte par la vanne de pression maximale (Reportez-
vous au par. 7.1 - Correspondance entre composants des vannes et pression maxima-
le de la vanne).
• Dimensionnez le système de vidange en fonction du débit maximum de la pompe ;
en outre, montez un tuyau avec la pression nominale d’utilisation plus importante que
celle de la vanne de vidange : n’importe quel étranglement du système de vidange
pourrait provoquer une surpression anormale.
• Assurez-vous que les tubes utilisés aient un diamètre adéquat aux raccords choisis.
Utilisez des systèmes de serrage des tubes adéquats à ces tubes.
Il est conseillé d’installer un dispositif de limitation de la pression (Série 459 sur
le catalogue général ARAG) sur la pompe, afin d’éviter les risques causés par un
dysfonctionnement du groupe. Ce dispositif ne remplace pas une vanne de sécurité
supplémentaire, mais il peut limiter les dommages au groupe en cas de surpressions
soudaines.
Pour toute intervention qui prévoit des modifications de la configuration des rac-
cords hydrauliques, il est nécessaire de s’adresser à un personnel qualifié.
ARAG ne répond pas des dégâts provoqués aux équipements, aux personnes et aux
animaux, qui seraient dus à des raccords du groupe erronés ou non adéquats.
De même, ARAG ne peut pas être tenu responsable des dégâts directs ou indirects
provoqués aux équipements, aux machines, aux personnes ou aux animaux, qui
seraient dus à l’emploi de tuyaux, de serre-câbles, de colliers ou de n’importe quel
autre accessoire inadéquat ou impropre.
En cas de dégâts au groupe, provoqués par ce qui a été énuméré ci-dessus, toute
forme de garantie est automatiquement résolue.
3.2 Montage et raccordement du groupe

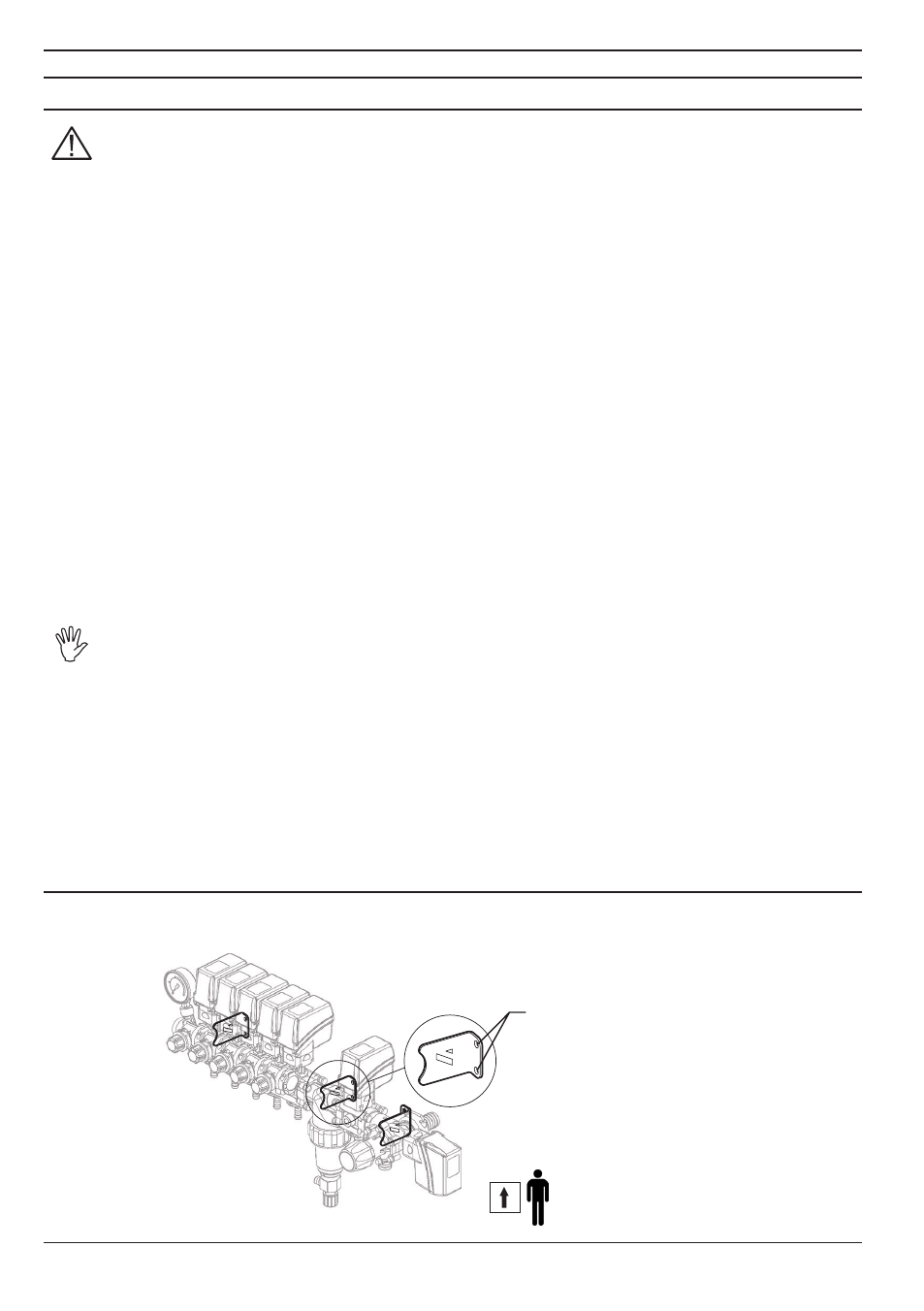

Installez le groupe de commande en le fixant par les orifices spéciaux situés sur les étriers, comme
indiqué sur la la Fig. 3.
Fig. 3
trous de fixage
