3.5 Connexion aux dispositifs de commande
• Le schéma ci-dessous est à titre purement d’information : pour le bon fonctionne-
ment, reportez-vous toujours à la notice d’installation du dispositif de commande.
• La connexion et la mise en service du groupe doivent être réalisées par un per-
sonnel spécialisé. Aucune responsabilité ne peut engager ARAG pour tout préjudice
aux appareillages, aux personnes ou aux animaux occasionnés par une connexion
erronée ou inadaptée du groupe.
• Si des conditions, telles que celles décrites ci-dessus, provoqueraient des préjudi-
ces au groupe, tout droit de garantie sera automatiquement rendu nul.
Les groupes électriques sont conçus pour être reliés aux dispositifs de commande ARAG (ordina-
teurs, moniteurs, afficheurs).
Les câbles, dûment marqués, nécessaires aux connexions sont livrés en standard avec le dispositif

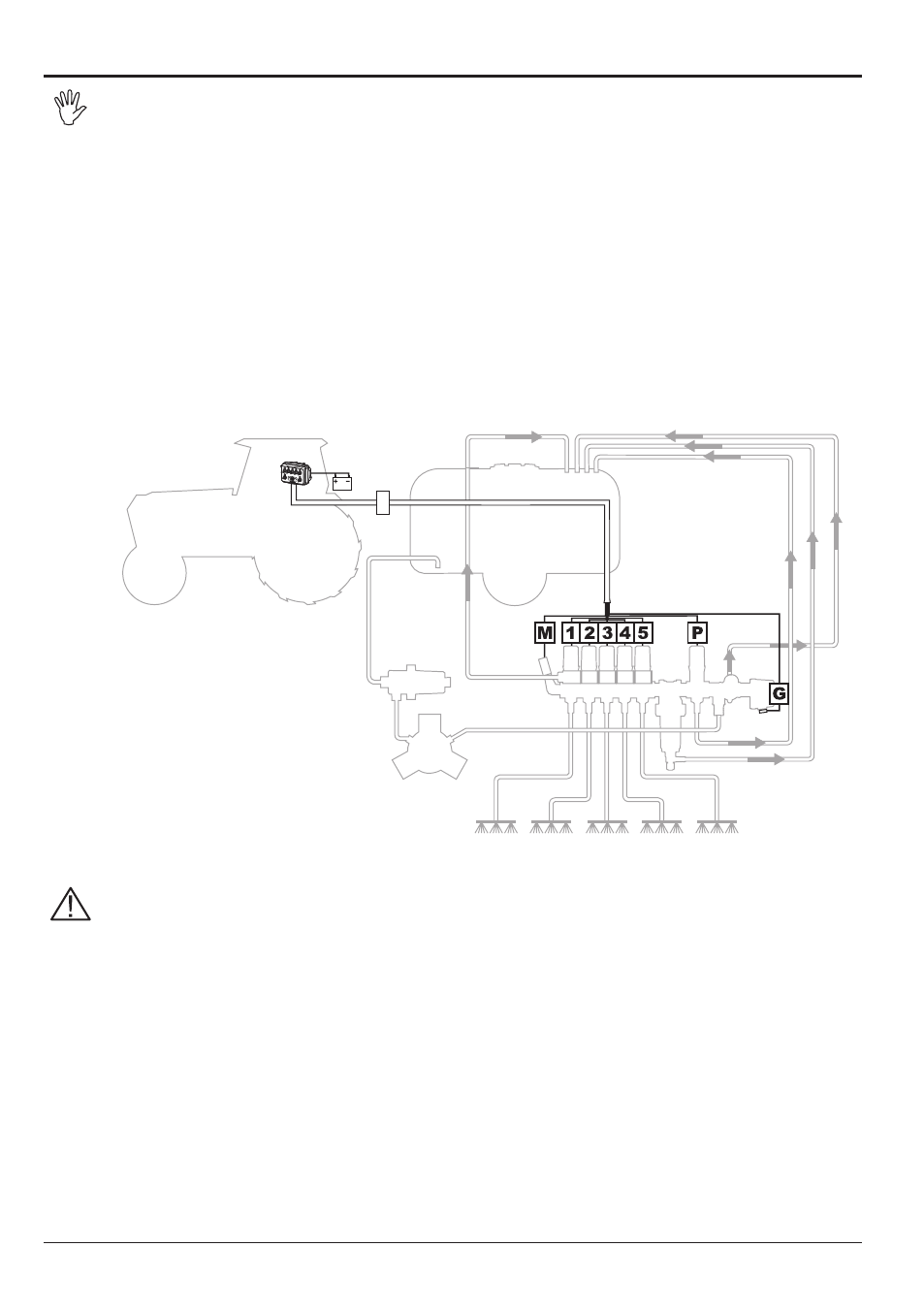

de commande que l’on veut utiliser : la Fig. 6 montre l’étiquetage des câbles, ainsi que les dispositifs
correspondants auxquels ils doivent être reliés.
Fig. 6
• N’utilisez que les câbles livrés en dotation aux ordinateurs ou boîtiers de commande
ARAG.
• Un soin tout à fait particulier doit être apporté à ne pas briser, tirer, déchirer ou
couper les câbles.
• De temps à autre vérifier l’intégrité du câblage et des différents fils.
• La section des câbles, connectés à la vanne de commande générale, ne doit pas
être inférieure à 1,5 mm
2 ; la section minimum des fils, utilisés pour la connexion aux
composants restants du groupe, ne doit pas être inférieure à 0,75 mm 2 .
• En cas de dommages découlant de l’utilisation de câbles inadaptés ou, en tout état,
de marque autre que ARAG, tout droit de garantie sera automatiquement rendu nul.
Aucune responsabilité ne peut engager ARAG pour tout préjudice porté aux équipe-
ments, personnes, animaux ou choses occasionnés dans pareilles conditions.
M Capteur de pression
1÷5 Vanne de section de rampe
P Vanne proportionelle
G Vanne de comande générale
