ARAG Electriccontrol unit for crop-spraing application 871 Manuel d'utilisation
Page 5
5
2
FONCTIONNALITÉ DU PRODUIT
2.1
Composition des groupes électriques de commande
2.1.1

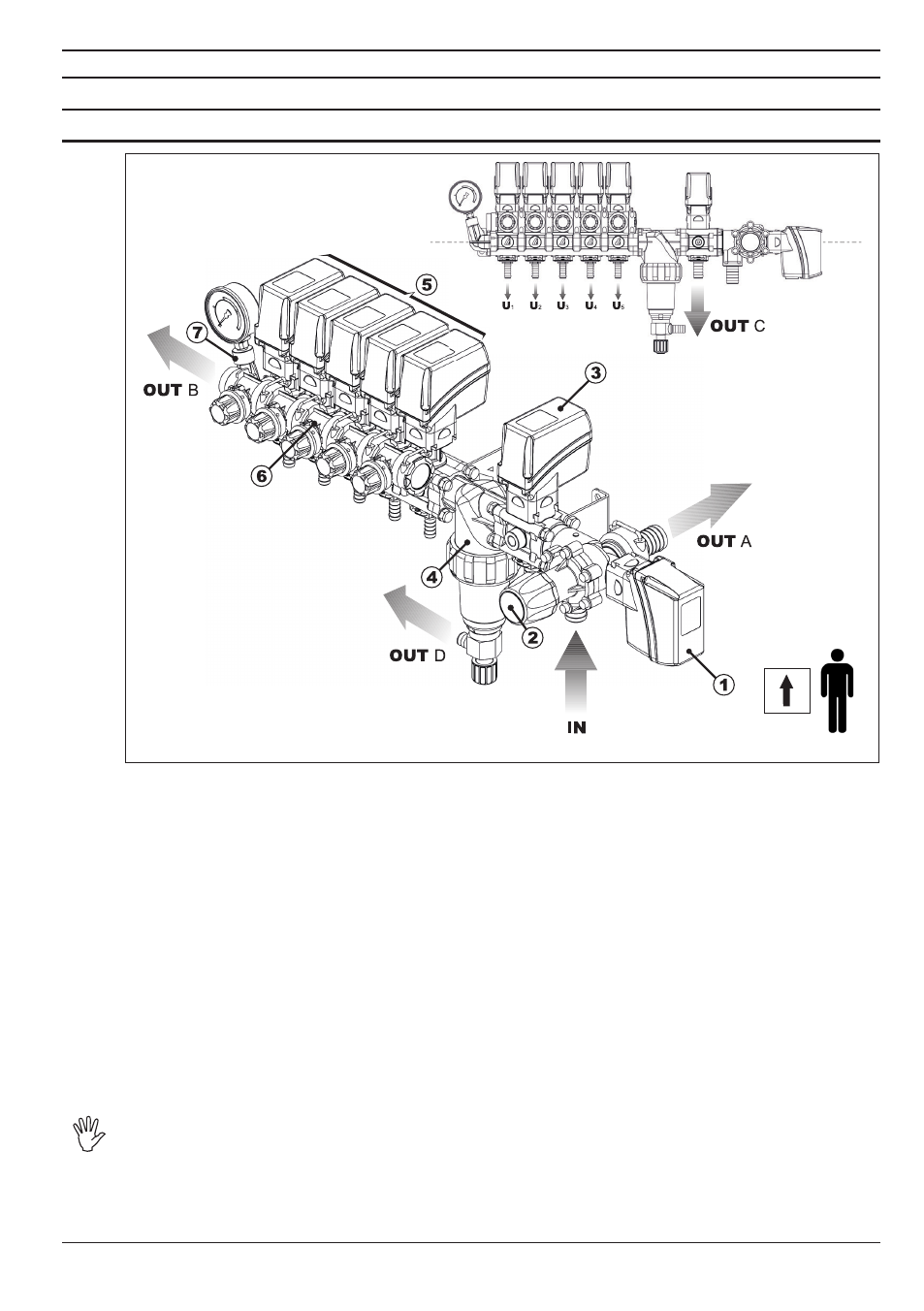

Groupes électriques de commande avec vanne de commande générale SERIE 871
Fig. 1
1
Moto-réducteur de la vanne de commande générale
2
Vanne de pression maximale
3
Electrovanne proportionnelle
4
Filtre
5
Electrovanne de section de rampe
6
Retours calibrés
7
Bride porte-manomètre ou attache de capteur de pression
IN
Entrée du liquide à pulvériser
OUT A
Vidange de la vanne de pression maximale
OUT B
Vidange des retours calibrés
OUT C
Vidange de la vanne proportionnelle
OUT D
Vidange du filtre autonettoyant
U1÷U5
Sortie aux sections de rampe
Le sous-ensemble Moto-réducteur de la vanne de commande générale (1) + Vanne de
pression maximale (2) constitue la Vanne de commande générale série 871.
