5.2 Mise au point des retours calibrés
Ces robinets garantissent une distribution constante du liquide même dans le cas où vous travaillez
avec une ou plusieurs vannes de section fermées.
La mise au point doit être effectuée CHAQUE FOIS que vous changez le type de buse.
Les manettes de réglage des retours calibrés sont dotées d’une échelle graduée. Après le réglage
de chaque robinet, vous pourrez écrire les valeurs affichées sur l’échelle graduée, en relation au
type de buse utilisée, dans les tableaux de la page 20. De cette manière, lors d’une utilisation après
coup des mêmes buses, il ne sera plus nécessaire de remettre au point le retour calibré, mais il
suffira de paramétrer ces retours aux valeurs affichées par les tableaux.

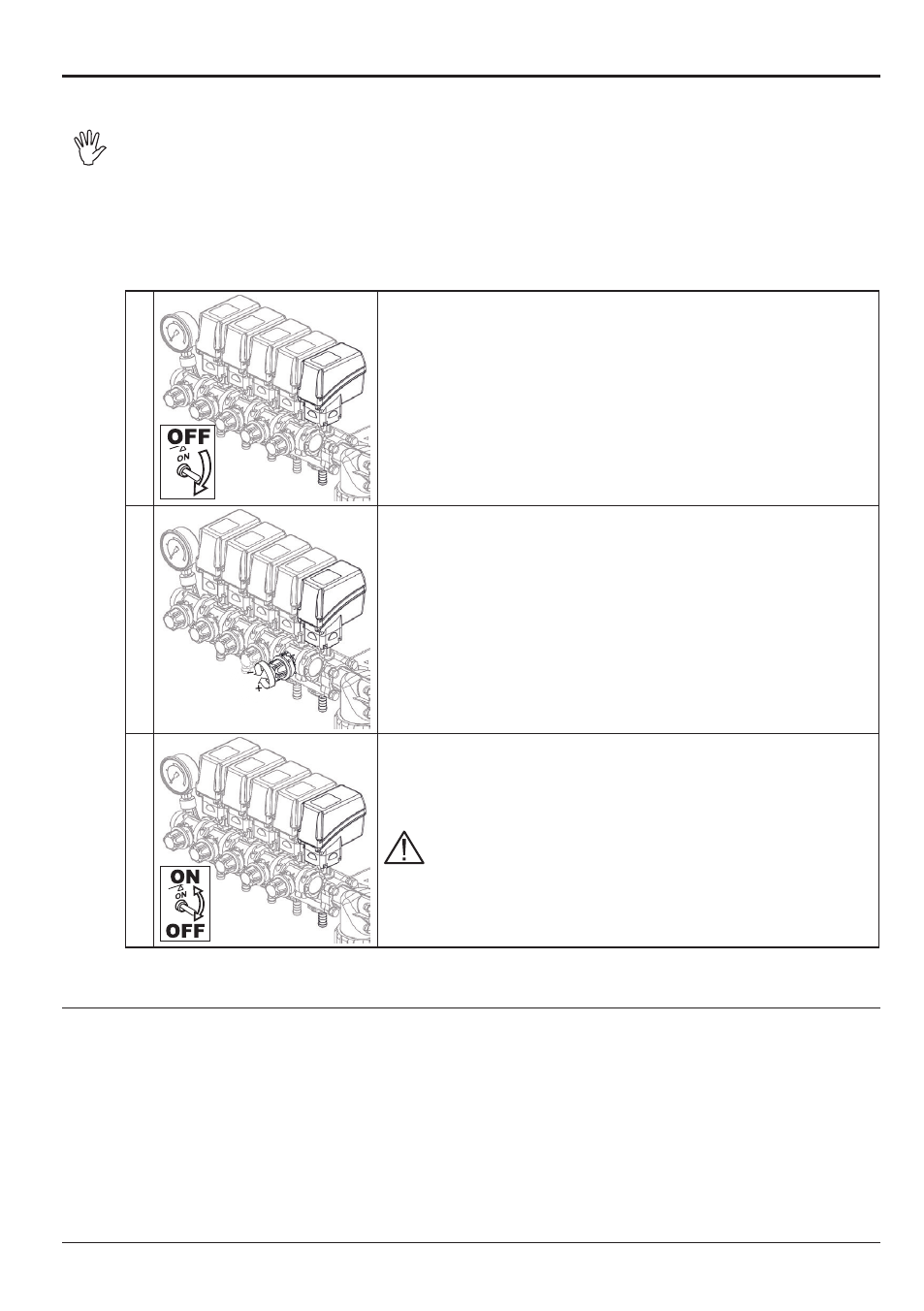

1
Fermez la vanne de section en intervenant sur le déviateur correspon-
dant situé sur le dispositif de commande (position 'OFF').
2
Réglez le robinet de compensation correspondant en tournant la manet-
te, jusqu’à ce que la valeur de pression précédemment réglée, avec
toutes les vannes de section ouvertes, se rétablisse sur le manomètre.
3
Ouvrez et fermez la vanne de section (en intervenant de manière
appropriée sur le déviateur correspondant, situé sur le dispositif de
commande) ; contrôlez que la valeur de pression se stabilise.
Si la valeur de pression varie, répétez les opérations figurant au
point
2 jusqu’à ce qu’aucune autre variation ne se présente.
A SUIVRE
