14

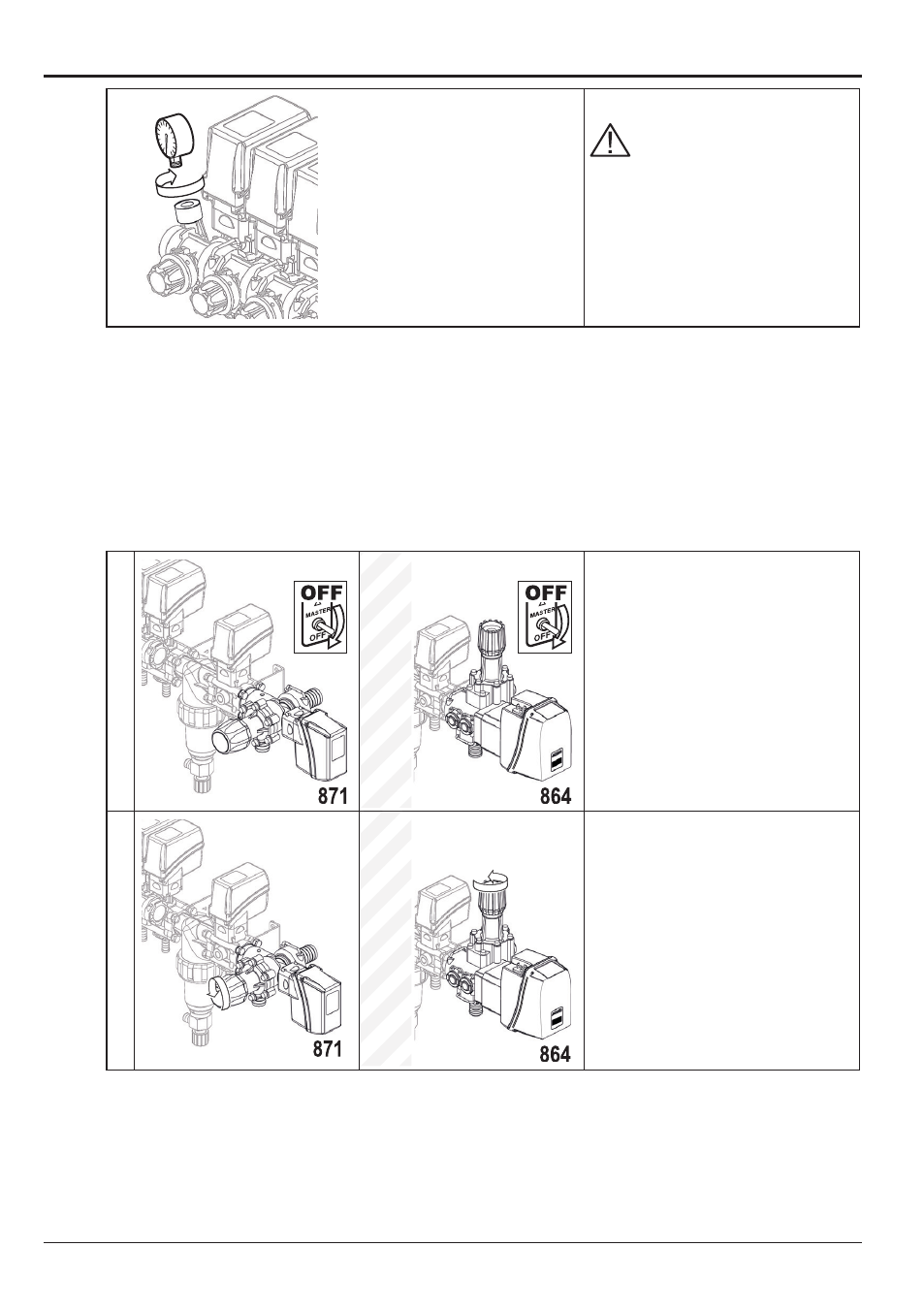

4.1 Réglages du groupe électrique avant utilisation
1
Mettez le manomètre ou le
capteur de pression en
place sur la bride portemanomètre.
Vérifiez si les joints plats, livrés en
dotation au groupe de commande,
sont bien positionnés dans leur
emplacement sur la bride portema-
nomètre.
• bride en Nylon = n°1 joint
• bride en Laiton = n°2 joints
• Manomètre :
- visser le manomètre dans le logement de la bride porte-manomètre correspondant jusqu'à son
blocage, sans serrer excessivement.
Utilisez les manomètres ARAG avec raccord 1/4"M et fond d’échelle adéquat à la pression maximale
d’utilisation.
• Capteur de pression:
- utilisez des capteurs ARAG (Code 466112.X00) ; pour toute information concernant l’installation,
reportez-vous à la notice d’instructions livrée avec le dispositif lui-même.
2
Mettez la vanne générale en position
de vidange en actionnant le déviateur
correspondant sur le dispositif de
commande (position 'OFF').
3
Dévissez complètement la poignée
de manivelle de la vanne de pression
maximale, en tournant la manette
dans le sens inverse des aiguilles
d’une montre.
