5.1.1 Groupes à pression constante (Fig. 7a y 7b)
Cette typologie de groupe ne comprend pas la vanne proportionnelle, par conséquent la mise au
point de la pression d’exercice se fait au moyen de la vanne de pression maximale.
Afin de procéder au réglage, faites tourner la manette de la vanne de pression maximale jusqu’à
atteindre la pression d’exercice :
• en tournant dans le sens des aiguilles d’une montre, la pression augmente ;
• en tournant dans le sens inverse des aiguilles d’une montre, la pression diminue.

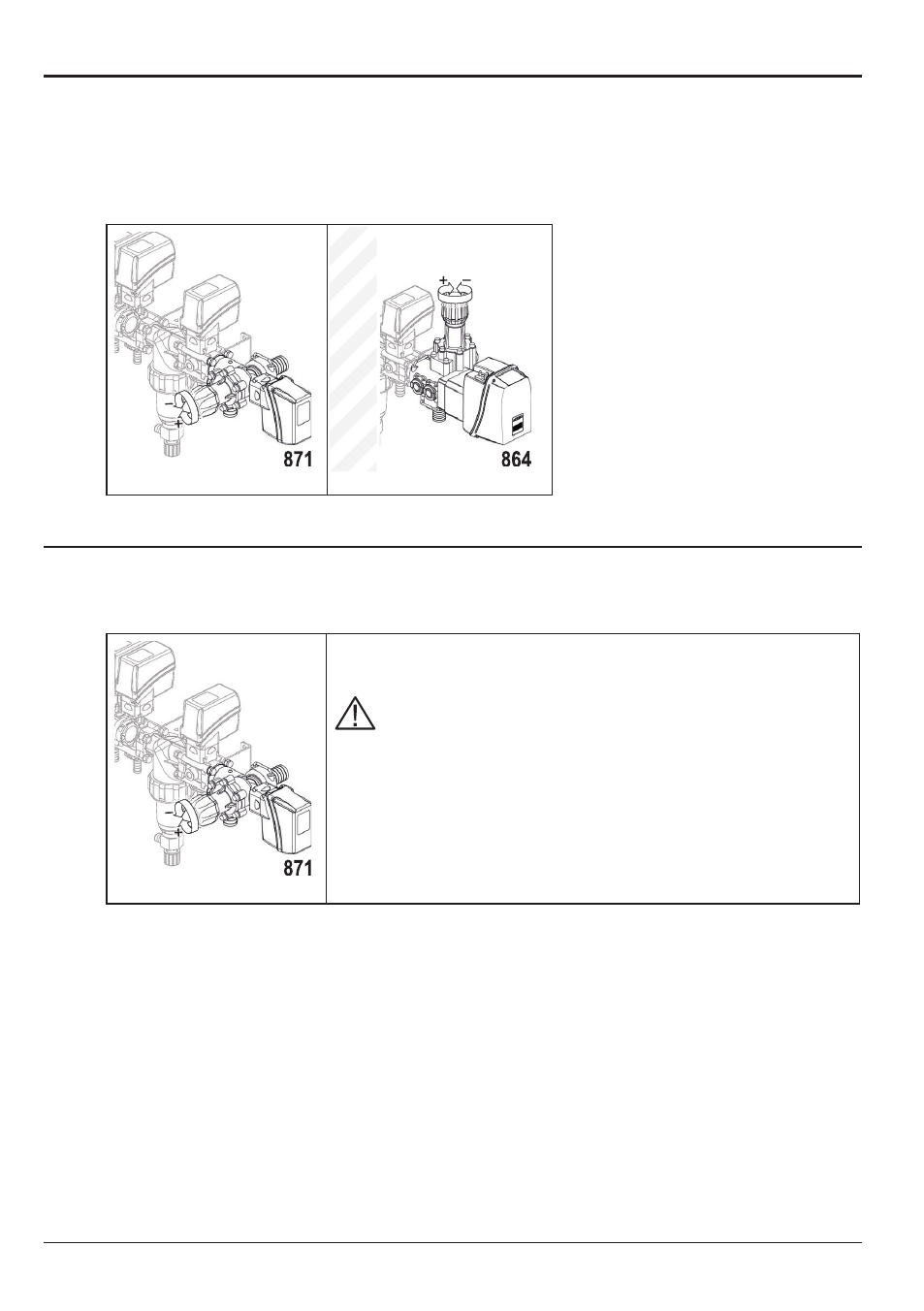

Fig. 7a Fig. 7b
5.1.2 Groupes avec vanne proportionnelle (Fig. 8)
La mise au point de la pression d’exercice se fait au moyen de la vanne proportionnelle.
Pour effectuer le réglage, il faut intervenir sur le déviateur correspondant situé sur le dispositif de
commande jusqu’à obtenir la pression de service voulue.
Fig. 8
Dans ce cas, le réglage de la pression d’exercice doit être effectué au
moyen de la vanne proportionnelle et non de la valve de pression
maximale car, si la pression d’exercice est trop proche à celle de la
mise au point de la vanne de pression maximale, la vanne proportion-
nelle ne compenserait pas correctement les variations de vitesse.
