13
• Branchement des câbles sur les points de raccordement :
- Ne forcez pas le branchement des connecteurs avec une pression ou une flexion excessives :
les contacts peuvent être endommagés et compromettre le bon fonctionnement de l’ordinateur.
Utilisez UNIQUEMENT les câbles et les accessoires illustrés dans le catalogue, avec des
spécifications techniques appropriées à l’utilisation.
7.2 Raccordement de l’alimentation

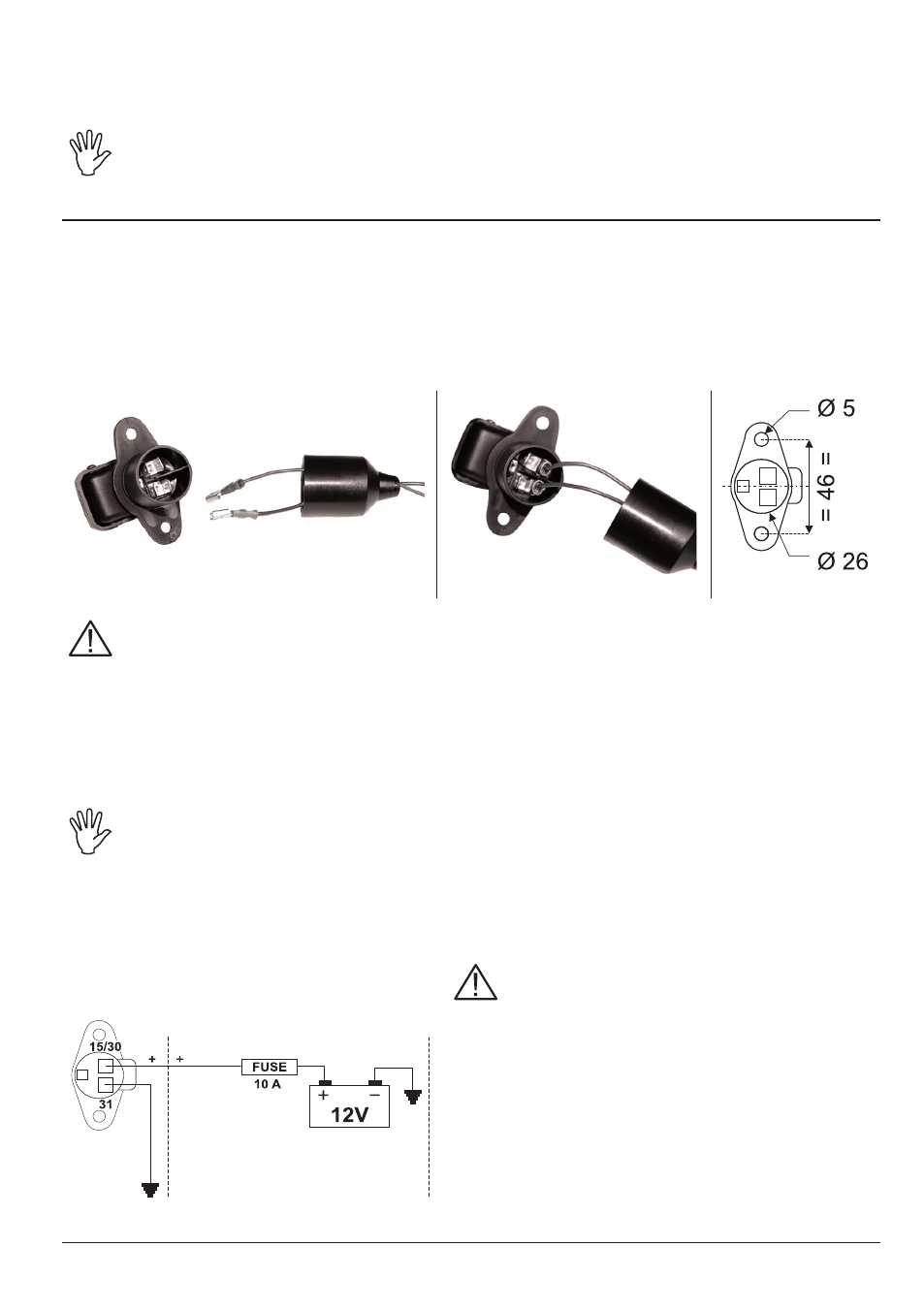

À l’intérieur de l’emballage vous trouverez le connecteur de l’alimentation (Fig. 1 et 2, Page 6) à
relier à la batterie de la machine agricole ; la Fig. 8c montre le gabarit de perçage du connecteur
d’alimentation.
Reliez le connecteur d’alimentation aux fils de la batterie avec deux cosses faston de 6 mm., ainsi
qu’il est indiqué en Fig. 8a et 8b.
Utilisez le câble que vous trouverez dans l’emballage (Fig. 1 et 2, Page 6) pour connecter l’ordi-
nateur à l’alimentation.
Fig. 8a Fig. 8b Fig. 8c
ATTENTION :
Afin de ne pas courir le risque de court-circuitage, ne reliez pas les câbles d’alimentation
à la batterie avant d’avoir terminé l’installation.
Avant de mettre l’ordinateur et le groupe de commande sous tension, assurez-vous que la
tension de la batterie est correcte (12 Vcc).
BRAVO 300S est alimenté directement par la batterie de la machine agricole (12 Vcc) : l’activation
doit TOUJOURS être effectuée depuis le moniteur ; ensuite rappelez-vous de le désactiver en
utilisant la touche située sur le panneau de commande.
L'activation prolongée de BRAVO 300S lorsque la machine est à l’arrêt peut décharger la
batterie du tracteur : en cas d’arrêts prolongés de la machine avec le moteur éteint,
assurez-vous d’avoir désactivé l’ordinateur.
La source d’alimentation doit être connectée comme indiqué en Fig. 9 :
l’ordinateur doit être
connecté directement à la batterie de la machine agricole.
NE reliez PAS l’ordinateur de manière subordonnée à la clé de contact (15/54).
Fig. 9
ATTENTION :
• Le circuit d’alimentation doit TOUJOURS être pro-
tégé avec un fusible de 10 Ampères type automobile.
• Toutes les connexions à la batterie doivent être
effectuées au moyen de câbles d’une section mini-
mum de 2,5 mm
2 .
Afin de ne pas courir de risques de court-circuitage,
ne reliez pas le connecteur du câble d’alimentation
avant que l’installation soit complétée.
• Utilisez des câbles avec cosses appropriées pour
garantir la bonne connexion de chaque fil.
