12
6.5 Mise en place du groupe de commande
Le groupe de commande devra être fixé à l’aide de ses équerres d’attache fournies et montées sur
le groupe lui-même ; mettez-le en place selon les indications figurant sur le manuel joint au groupe.
IL EST IMPORTANT DE RESPECTER TOUTES LES CONSIGNES DE SÉCURITÉ REPRISES
SUR LE MANUEL DU GROUPE DE COMMANDE.
6.6 Mise en place du groupe hydraulique
Le groupe hydraulique doit être fixé à un endroit de la machine qui soit protégé contre les intempéries
et le liquide pulvérisé par la machine.
AUCUNE RESPONSABILITÉ NE PEUT ENGAGER ARAG POUR DES DOMMAGES DE TOUTE
NATURE CAUSÉS PAR UNE INSTALLATION EFFECTUÉE PAR UN PERSONNEL INEXPÉRI-
MENTÉ. TOUT DOMMAGE AU SYSTÈME, DÛ À UNE MAUVAISE INSTALLATION ET/OU
CONNEXION, RENDRA LA GARANTIE AUTOMATIQUEMENT NULLE ET CADUQUE.
ATTENTION ! NE RACCORDEZ PAS DES GROUPES HYDRAULIQUES DIFFÉRENTS DE CEUX
PRÉVUS (VOIR CATALOGUE GÉNÉRAL ARAG). ARAG NE SERA PAS RESPONSABLE DES
DOMMAGES AU PRODUIT, DES ERREURS CAUSÉES PAR UN DYSFONCTIONNEMENT ET
DES RISQUES DE TOUTE NATURE QUI EN RÉSULTENT QUAND L’ÉQUIPEMENT EST RAC-
CORDÉ À DES GROUPES NON D’ORIGINE OU NON FOURNIS PAR ARAG.
7 raccordement de l’ordInateur à la machIne agrIcole
7.1 Précautions générales pour une mise en place correcte des câblages
• Fixation des câbles :
- fixer le câblage de manière à empêcher qu’il entre au contact d’organes en mouvement ;
- posez les câblages de sorte que la torsion ou les mouvements de la machine ne puissent les
déchirer ou les éroder.

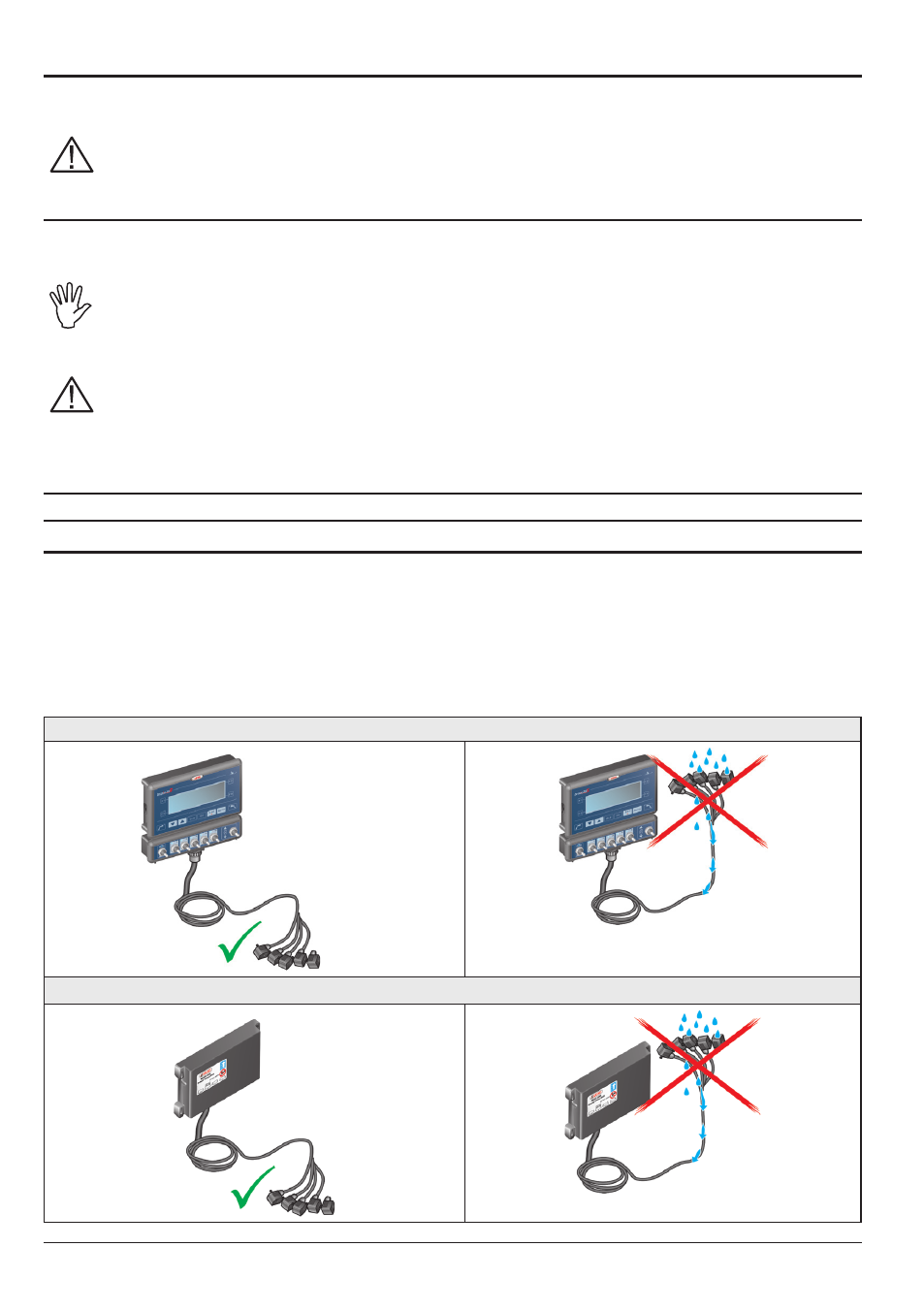

• Mise en place des câbles pour empêcher toutes infiltrations d’eau :
- les brins des câbles doivent être TOUJOURS orientés vers le bas (Fig. 7a e 8a).
CONNEXION DIRECTE
Fig. 7a Fig. 7b
ÉQUIPEMENT AVEC RCU
Fig. 8a Fig. 8b
A SUIVRe
