6.3 Fixation de l’équerre de support
Le moniteur doit être mis en place après fixation de son équerre d’attache à la position désirée (se
reporter au paragraphe précédent pour le gabarit de perçage de l’équerre).
L’équerre doit être sortie de son logement sur le moniteur (
a , Fig. 5) et fixée à l’aide des vis fournies ( b ).
Assurez-vous de la parfaite fixation de l’équerre, après quoi emboîtez le moniteur sur celle-ci et
enfoncez jusqu’à son enclenchement (
c ).
6.4 Fixation de l’unité de commande (RCU)
Respectez le sens de montage de l’unité de commande, comme indiqué en Fig. 6 (connecteurs
vers le bas).
Aucun autre type de positionnement n’est autorisé.

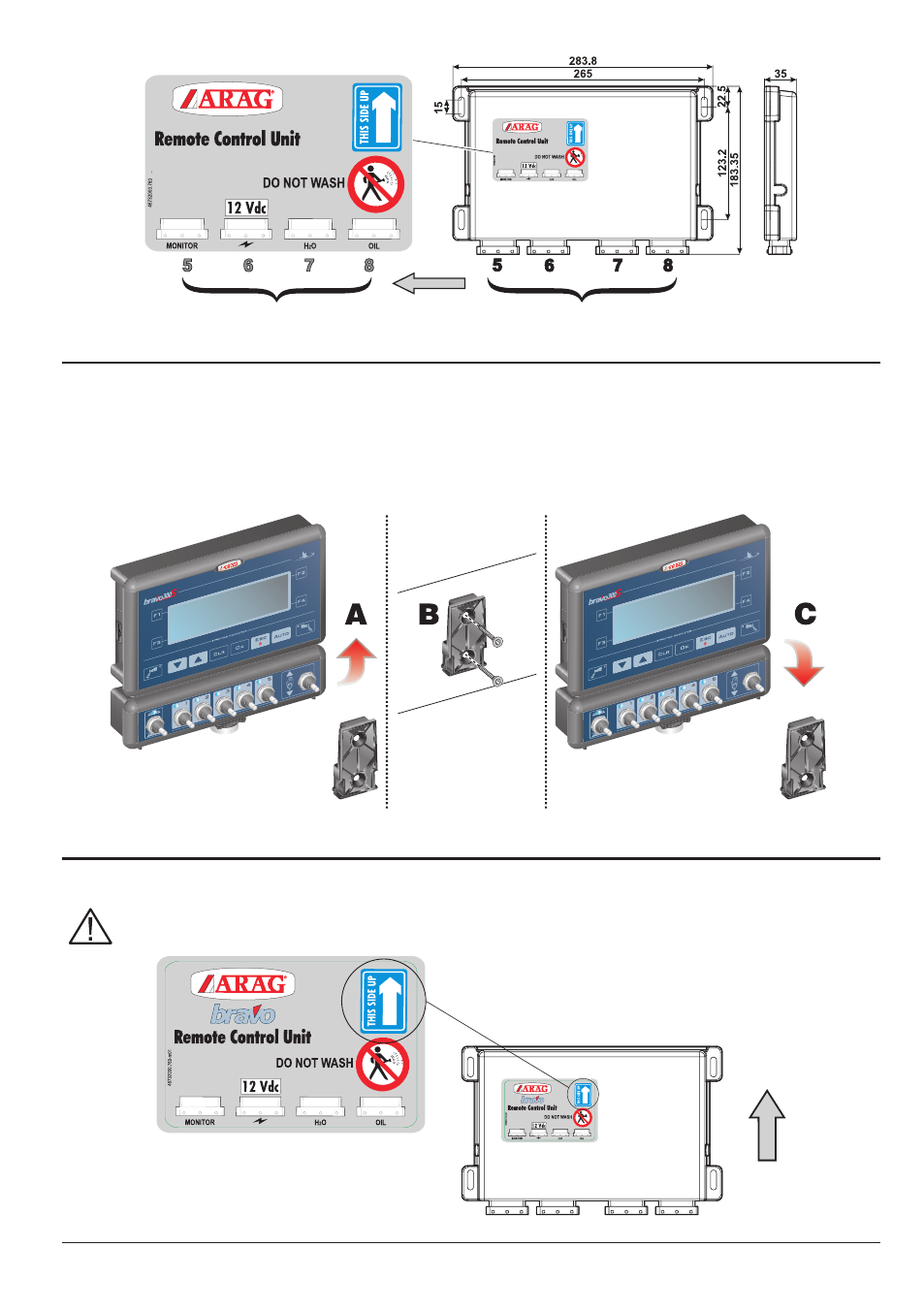

Fig. 4c
Fig. 5
Fig. 6
