Desserrez complètement la vis de fixation de la tête sur le corps de pompe. Faites-la pivoter vers sa nouvelle
position et revissez la vis de fixation dans le taraudage correspondant. Cette méthode de dépose et de remontage
est également valable lors du nettoyage.

P

P

P

P

Pose de tuy

ose de tuy

ose de tuy

ose de tuy

ose de tuyau f

au f

au f

au f

au fle

le

le

le

lexib

xib

xib

xib

xible

le

le

le

le

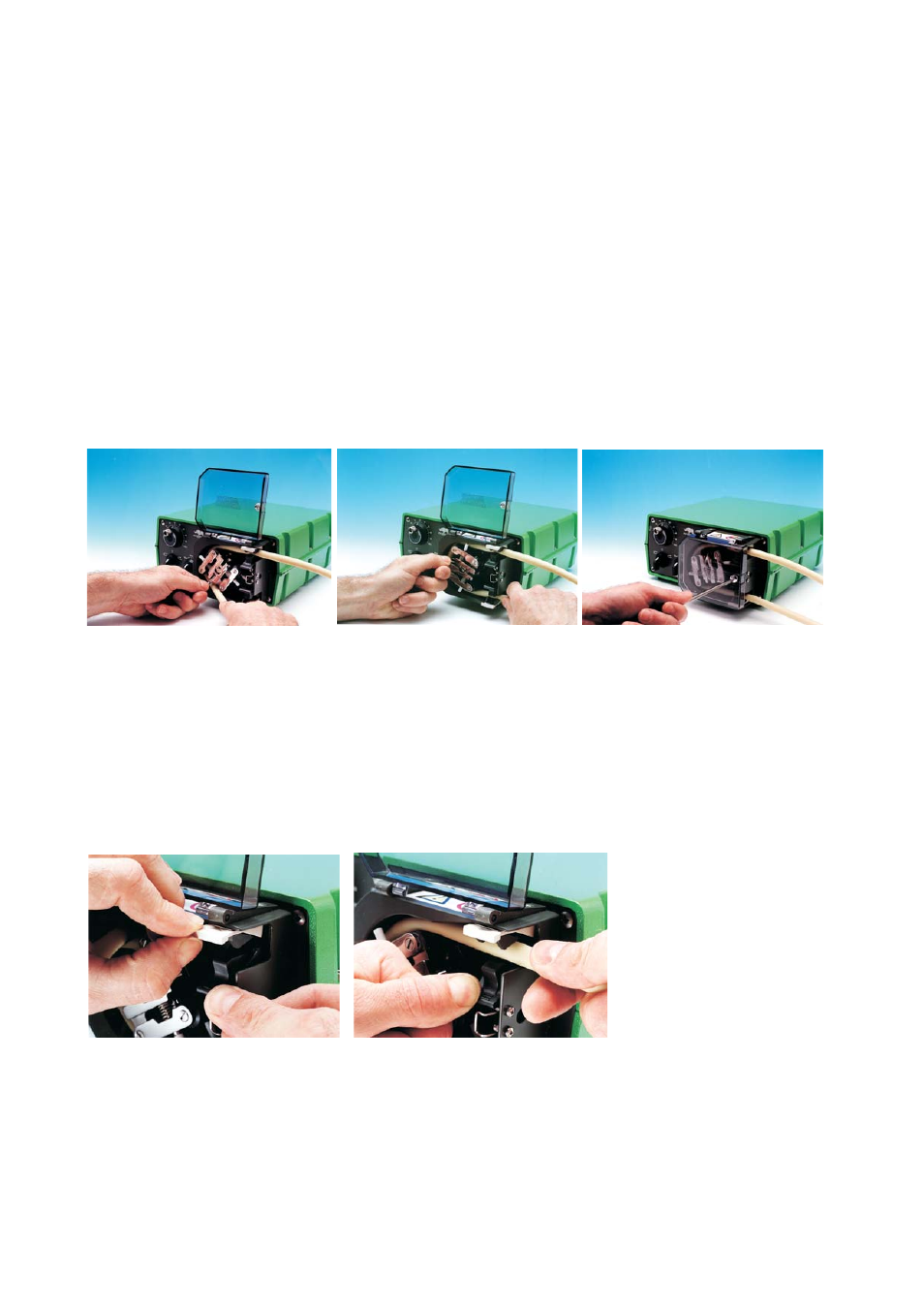

Arrêtez la pompe avant toute intervention. Déverrouillez et ouvrez le couvercle de protection, puis faites basculer
la manette du rotor. Choisissez la longueur de tuyau flexible requise en prenant en compte les quelques 240 mm
de tuyau flexible nécessaires à la tête de pompe.

Faites passer l’une des extrémités du tuyau flexible à travers l’une des pinces à ressort, puis, tout en faisant
tourner le rotor avec la manette, continuez à faire passer le tuyau flexible entre les galets et le corps de tête de
pompe, en l’alignant bien entre les guides du rotor. Le tuyau flexible doit rester plaqué contre la tête de pompe et
ne doit être ni vrillé ni étiré.

Faites passer l’autre extrémité du tuyau flexible à travers l’autre pince à ressort, en vérifiant que le tuyau flexible
n’est pas lâche dans la tête de pompe, ce qui réduirait sa durée de vie.

Repliez la manette, puis fermez et verrouillez la porte de la tête de pompe.

Après le démarrage de la pompe, desserrez la pince côté refoulement pendant quelques instants. Ceci permettra
au tuyau flexible de recouvrer sa longueur naturelle.

La tête de pompe 501RL est équipée de pinces à tuyau flexible à quatre positions qui permettent d’utiliser des
tuyaux flexibles de diamètres variés. Procédez au réglage en poussant ou en retirant les barrettes qui se trouvent
au-dessus de la pince supérieure et sous la pince inférieure.

Fixez les pinces pour que les tuyaux flexibles soient soumis au minimum de serrage nécessaire.

Rég

Rég

Rég

Rég

Régla

la

la

la

lag

g

g

g

ge des g

e des g

e des g

e des g

e des galets

alets

alets

alets

alets

La 501RL comporte un écartement réglé en usine de 2,6 mm entre les galets et le rail et convient aux tubes ayant
une épaisseur de paroi entre 1,6 et 2,0 mm. Le réglage de l’écartement est nécessaire si du tube d’épaisseur de
paroi inférieure à 1,6 mm est nécessaire.. Il y a une vis de réglage sur chacun des bras de galet, chaque vis
nécessite un réglage. L’écartement correct est de deux fois l’épaisseur de paroi moins vingt pour cent. Il est
important d’avoir un réglage correct : une occlusion trop importante réduirait la durée de vie tu tube; une occlusion
trop faible réduit l’efficacité du pompage.
