6
Pour les modes de courant, la même alimentation de courant continu peut être utilisée avec un milliampèremètre
cc. Inversez la polarité pour une réponse inversée.

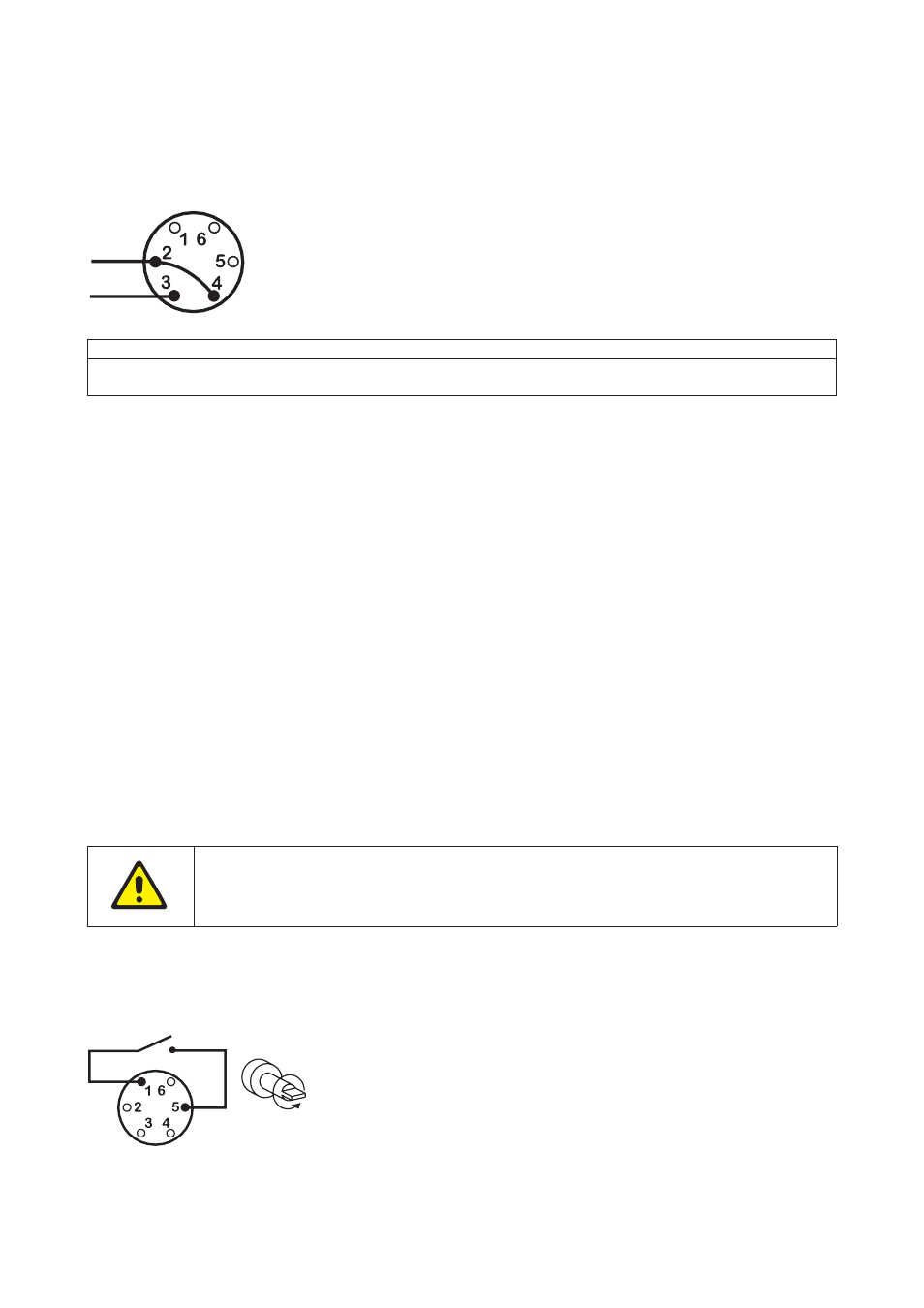

Signal de courant
(Impédance d’entrée 250 ohm)
Réaction Plage mA Décalé mA Pin 2 Pin 3
Non-inversée 12 à 30 0 à 30 – +
Inversée 12 à 30 0 à 30 + –
Calibr Calibr Calibr Calibr Calibra aa a ag g g g ge de la pompe pour f e de la pompe pour f e de la pompe pour f e de la pompe pour f e de la pompe pour fonctionnement automa onctionnement automa onctionnement automa onctionnement automa onctionnement automatique tique tique tique tique
Assurez-vous de la conformité du câblage de la prise mâle à six broches et insérez la prise mâle dans la prise
femelle située à l’arrière de la pompe.
• Retirez la fenêtre du renfoncement de panneau arrière.
• Faites tourner le potentiomètre de calage de signal (repérable grâce au mot “Offset” figurant sur le panneau
arrière) dans le sens des aiguilles d’une montre, jusqu’à ce que la limite de traverse coulissante indiquée par
un déclic soit atteinte. Ensuite, donnez dix tours au potentiomètre, dans le sens contraire des aiguilles d’une
montre. Répétez cette opération pour le potentiomètre de plage de signal. L’opération ainsi décrite permet
de garantir le réglage correct du potentiomètre pour la calibration.
• Calez le signal en faisant tourner le potentiomètre Offset dans le sens des aiguilles d’une montre, afin de
régler la vitesse de l’arbre d’entraînement au minimum requis.
• Réglez la plage du signal (sans dépasser 30 V ou 32mA) en faisant tourner le potentiomètre de plage de
signal (repérable grâce au mot «Range» figurant sur le panneau arrière) dans le sens des aiguilles d’une
montre afin de régler la vitesse de l’arbre d’entraînement au maximum requis.
• Répétez cette procédure jusqu’à ce que la réaction de la pompe coïncide parfaitement avec le signal de
pilotage.
Au cas où le signal dépasserait le maximum prescrit, le dispositif de prétraitement de signal se chargerait de
maintenir la vitesse maximale du moteur en fonction du réglage MAX indiqué par le clignotement du témoin LED.
Si le signal dépassait les 30V, la pompe pourrait subir des dégâts irrémédiables qui ne seraient pas couverts par
la garantie.
Replacez fermement le renfoncement du panneau arrière sur le verso de la pompe, en
vous assurant que le joint est bien inséré. Cette précaution permet d’assurer la conformité
de la pompe à la norme de protection contre les entrées d’eau.
Commande à distance Commande à distance Commande à distance Commande à distance Commande à distance
Arrêt/Marche
Reliez l’interrupteur à distance entre les broches 1 et 5 de la prise mâle à six broches. Fermez le contact pour
arrêter la pompe, ouvrez le contact pour la mettre en marche
