4
Remontez la plaque transparente et le joint fermement sur l’ouverture.

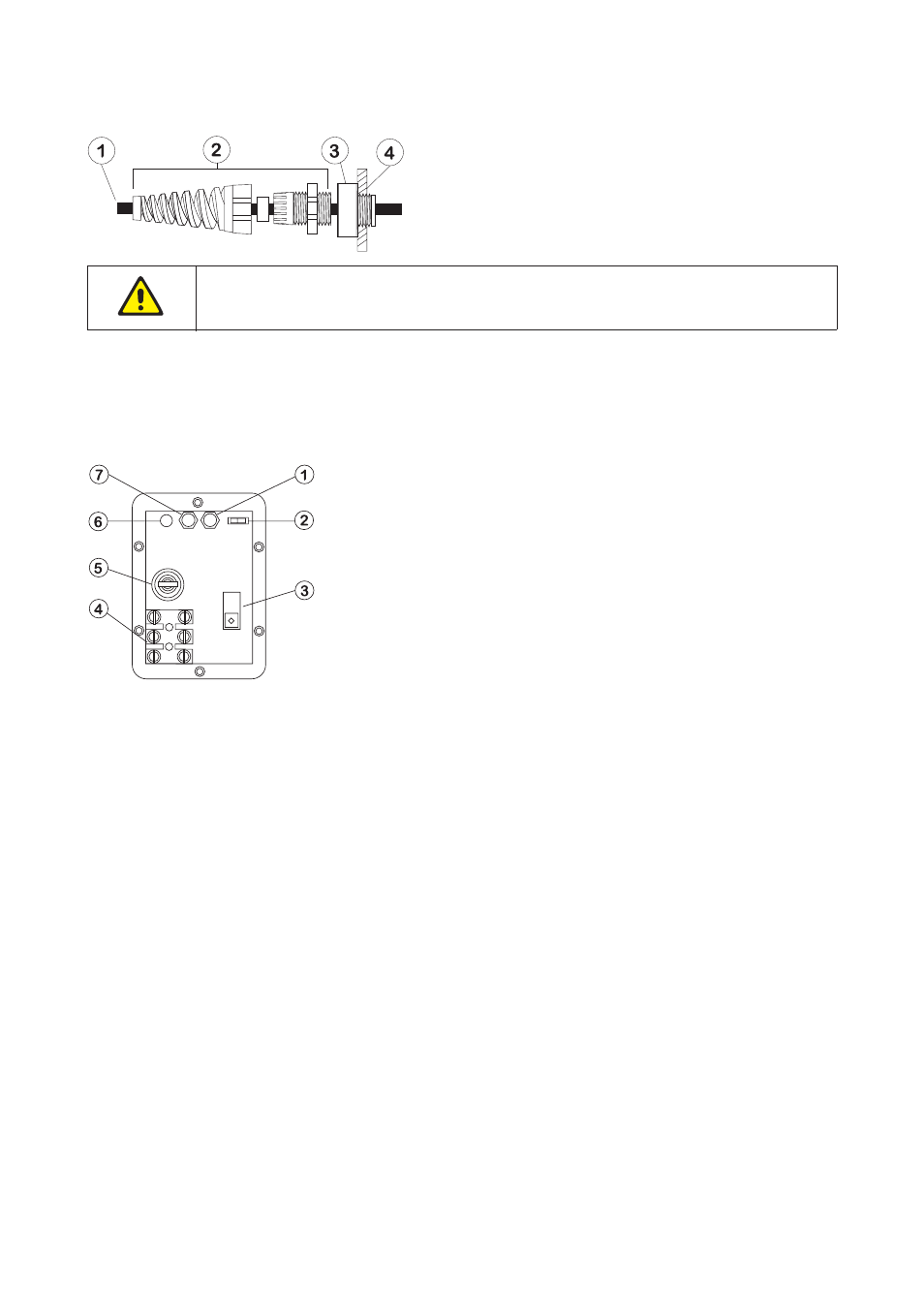

1Câble d’alimentation 5-8mm D.E. (diamètre extérieur)
2 Garniture de détente SL 0020
3 Adaptateur MR0678T
4 M20 Filetage de conduit, pour connexion directe du
conduit à travers le panneau arrière
L’étanchéité dépend de la remise en place correcte des pièces démontées.
R R R R Renf enf enf enf enfoncement du panneau ar oncement du panneau ar oncement du panneau ar oncement du panneau ar oncement du panneau arrièr rièr rièr rièr rière ee e e
Le renfoncement du panneau arrière sert de logement aux pièces suivantes :
1 Potentiomètre de signal décalé 2 Contacteur de tachymètre 3Commutateur de sélection de tension4 Bloc
de connexion 5 Porte-fusible 6 LED de surcharge de signal 7 Potentiomètre de plage de signal.
Dépanna Dépanna Dépanna Dépanna Dépannag g g g ge ee e e
Pour savoir si une réparation est nécessaire ou non en cas de panne, procédez aux vérifications suivantes.
• Vérifiez que l’interrupteur de mise en service est en position de marche.
• Vérifiez que le bloc pompe est bien sous tension.
• Vérifiez la position du levier de sélection de tension.
• Vérifiez qu’un mauvais positionnement du flexible n’empêche pas la pompe de fonctionner.
Functionnement man Functionnement man Functionnement man Functionnement man Functionnement manuel uel uel uel uel
• Sens du démarrage Démarrez la pompe en tournant le commutateur Avant/Arrêt/Inverse dans le sens
voulu de rotation. Le sens préféré de rotation est le sens horaire (avec le fluide entrant en bas à droite de la
tête de pompe), ce qui assure la durée de vie de tube la plus longue possible. Pour fonctionner sous des
pressions plus élevées, utilisez le sens antihoraire.
• Amorçage Pour amorcer la pompe à la vitesse maximale, tournez le commutateur Auto/Manuel/ Max du
panneau avant à sa position Max. Lorsqu’il est relâché, le commutateur revient à sa position Manuel.
• Commande de vitesse Le cadran de réglage de vitesse est étalonné en pourcentage de la vitesse maximale
et a un bouton de verrouillage pour empêcher des changements involontaires de la vitesse.
• Arrêt Arrêtez la pompe en tournant le commutateur Avant/Arrêt/Inverse à sa position centrale Arrêt. Pour
changer le sens de l’écoulement, tournez le commutateur Avant/Arrêt/Inverse à sa position centrale Arrêt
jusqu’à ce que le rotor de la tête de pompe s’arrête, puis tournez le sur le sens voulu de rotation.
Si on revient de commande automatique à commande manuelle, il n’est pas nécessaire de déconnecter le signal
de traitement de la pompe ou d’ajuster les potentiomètres d’étalonnage.
