5
F FF F Fonctionnement automa onctionnement automa onctionnement automa onctionnement automa onctionnement automatique tique tique tique tique
Réglez l’interrupteur Auto/Man/Max sur Auto.

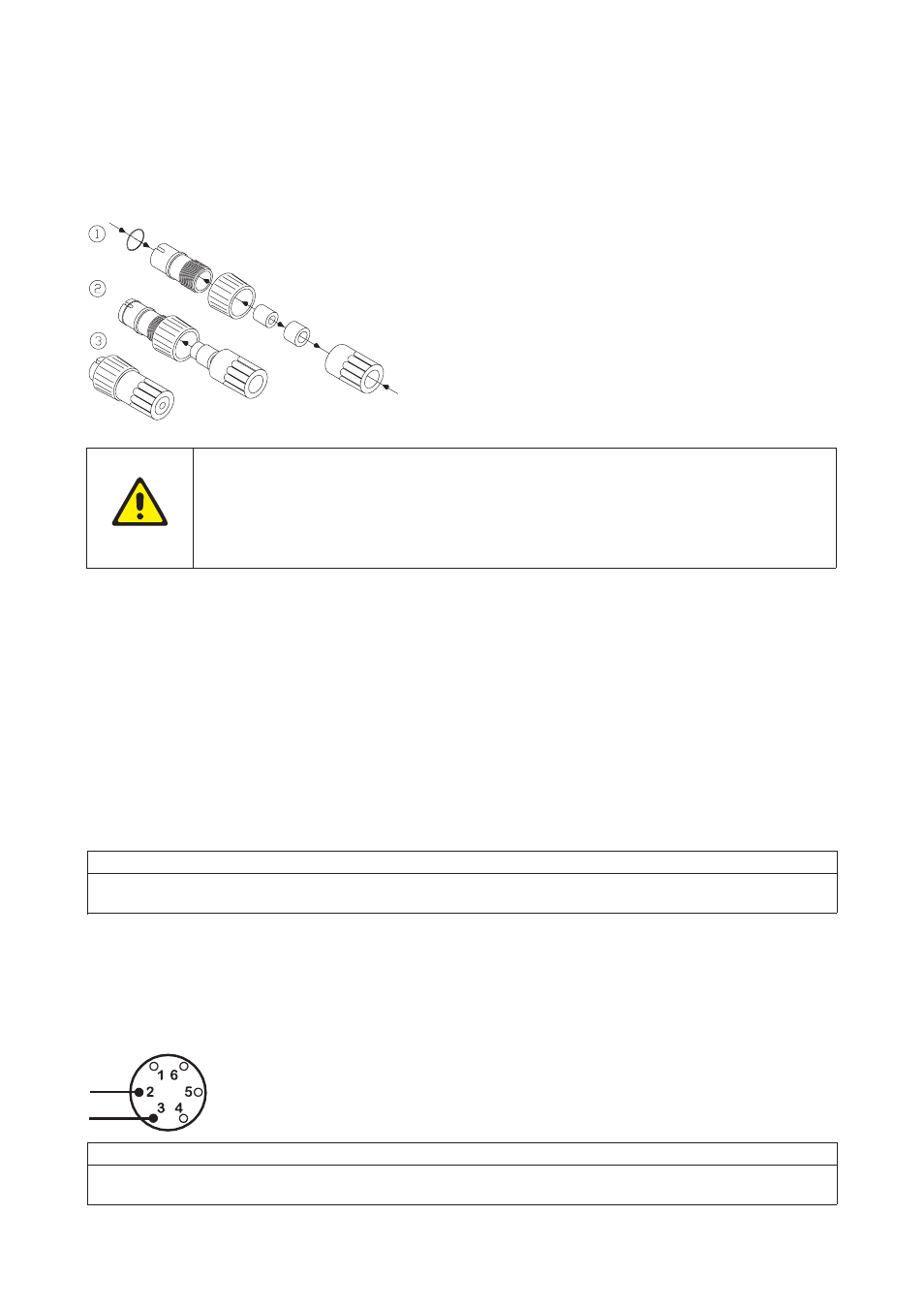

Le mécanisme d’entraînement est équipé d’une connexion étanche à six broches permettant de commander la
pompe en mode automatique et à distance.
La conformité de la pompe à la norme de protection contre les entrées d’eau dépend du
montage correct de la prise mâle à six broches. N’appliquez aucune tension secteur
entre les broches de la prise mâle à six broches. Une tension maximale de 30 V peut être
appliquée entre les broches 2 et 3, mais pas entre les autres broches. Les dégâts
éventuellement causés à la pompe en cas de non respect de cette consigne ne seraient
pas couverts par la garantie.
La pompe est pilotée par un signal analogique allant jusqu’à 30V ou 32mA. Elle fournit un débit croissant en cas
d’augmentation des signaux de commande (réponse non-inversée) ou de diminution du signal de commande
(réponse inversée).
• Calage du signal correspond au choix du niveau de signal pour lequel la pompe commence à tourner. Avec
un signal 4-20mA (réponse non-inversée), le signal est calé sur 4mA. A noter qu’un même signal à réponse
inversée serait calé sur 20mA, car c’est le niveau de signal pour lequel la pompe commencerait à tourner (la
vitesse la plus grande serait alors atteinte à 4mA).
• Plage de signal défini la différence entre le signal délivrant la vitesse la plus importante et celui délivrant la
vitesse la plus faible. Un signal 0-12V a une plage de 12V et un signal 4-20mA a une plage de 16mA.
A titre d’exemple, les données suivantes correspondent à l’utilisation d’un signal de traitement de 4mA à 20mA :
Réaction de la Pompe Signal Décalé Plage de signal
Non-inversée 4mA 16mA
Inversée 20mA 16mA
Pour un contrôle par variation de tension, une alimentation stable en courant continu variable peut être utilisée
avec un voltmètre pour courant continu (courant continu maximum 30V). La polarité est réglée pour une réponse
non-inversée. Inversez la polarité pour une réponse inversée.
Signal de tension
(Impédance d’entrée 220 kohm)
Réaction Plage V Décalé V Pin 2 Pin 3
Non-inversée 5 à 30 0 à 30 – +
Inversée 5 à 30 0 à 30 + –
