Pour changer le réglage de l’écartement, tournez chaque vis de réglage dans le sens horaire pour augmenter
l’écartement, ou dans le sens antihoraire pour réduire l’écartement. Un tour complet change l’écartement de 0,8
mm.
Pour remettre les réglages originaux de 2,6 mm, tournez les vis de réglage jusqu’à ce que les galets commencent
à toucher le rail, puis serrez chaque vis de 3 ¼ tours. La 501RL2 a un écartement réglé en usine de 3,8 mm entre
la paroi et le rail et convient aux tubes d’épaisseur de paroi entre 2,1 et 2,5 mm.
Vérifiez les pièces mobiles du rotor de temps en temps pour assurer qu’elles bougent librement. Lubrifiez les
points de pivotement et les galets de temps à autre avec une huile légère pour machine avec additifs au Téflon.
Pour l’entretien programmé, retirez le rotor de la tête de pompe, nettoyez à fond et mettez de l’huile légère pour
machine avec additifs au Téflon sur les axes des galets.
Pièces détac
Pièces détac
Pièces détac
Pièces détac

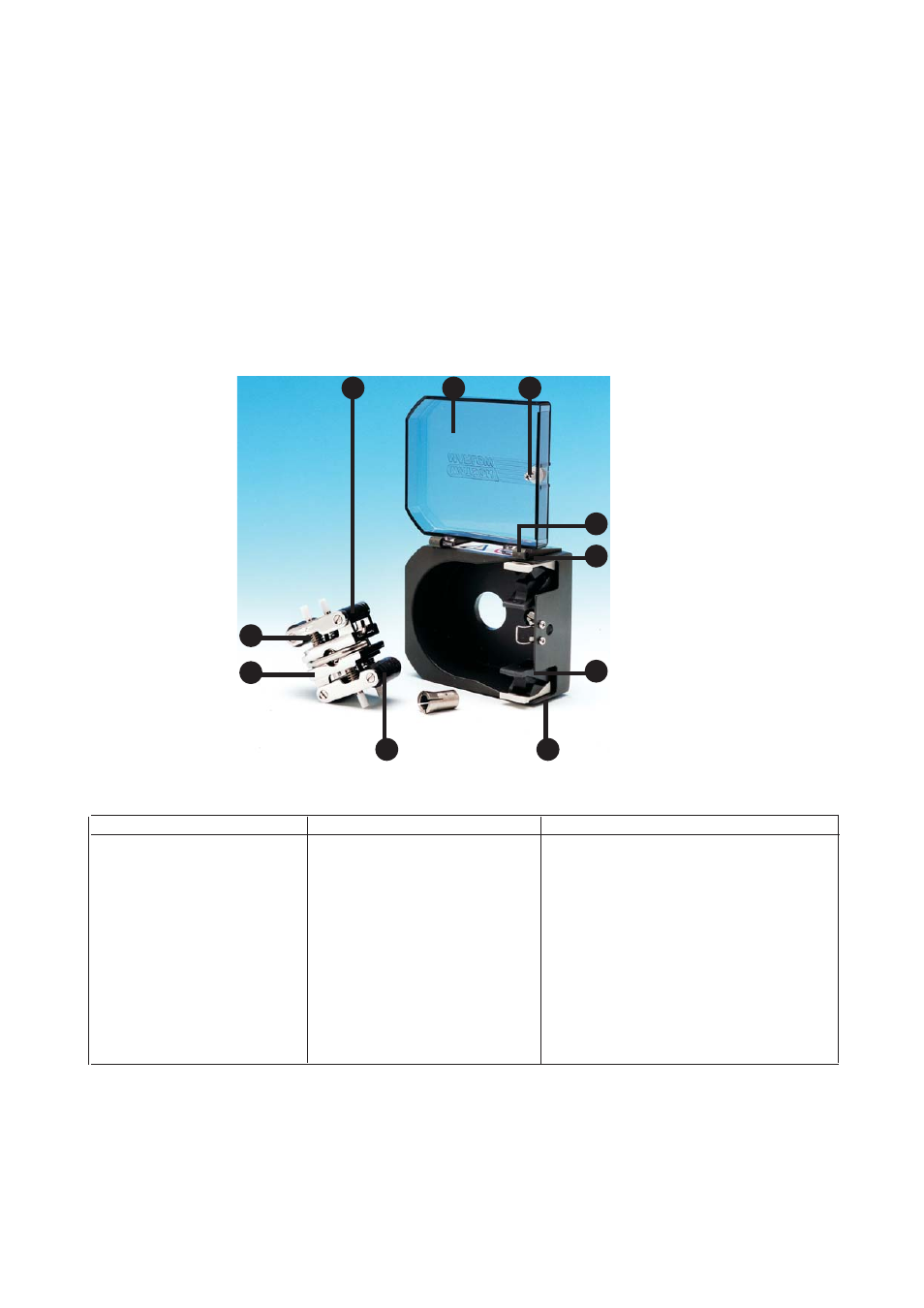

Pièces détachées pour la tête de pompe
hées pour la tête de pompe
hées pour la tête de pompe
hées pour la tête de pompe
hées pour la tête de pompe
Numéro
Pièce
Descriptions
1
MN 1200M
Couvercle de protection verrouillable
2
FN 4502
Verrou
3
FN 2341
Vis de charnière
4
MN 0266M / MN0018M
Charnière gris/noir
5
MNA0114A
Ensemble pince de tuyau flexible
6
MNA0311A
Corps de tête de pompe (gris)
9
MN 0011T
Galet d’écrasement
7
MNA0143A
Ensemble rotor de 501RL
8
SG 0001/ SG 0002
Ressort standard/dur
10
MN 0012T
Rouleau de guidage
XX 0095
Teflon lubrifiant
