8
Spécif Spécif Spécif Spécif Spécifica ica ica ica ications tions tions tions tions
Vitesse maximum de rotor 55tr/min, 220tr/min, 300tr/min
Couple sur arbre 2 . 2 N m
Rapport de régulation 1 0 0 : 1
Tension/fréquence 100-120/220-240V 50/60Hz
Consommation électrique 1 0 0 VA
Plage de température de fonctionnement 5C de 40C
Plage de température de stockage -40C de 70C
Niveau Sonore < 70dB(A) a 1m
Poids 9 . 0 k g
Normes EN60529 (IP55)
Directives Concernant les Machines 98/37/EC EN60204-1
Directives Concernant les Tensions Faibles 73/23/EEC EN61010-1
Directives Concernant les EMC 89/336/EEC EN50081-1/EN50082-1
Tête de pompe 501RL Tête de pompe 501RL Tête de pompe 501RL Tête de pompe 501RL Tête de pompe 501RL
La tête de pompe 501RL comporte deux galets à ressort, qui compensent automatiquement les petites différences
d’épaisseur des parois des tubes, en donnant une durée de vie prolongée aux tubes. La 501RL est réglée en
usine pour recevoir des tubes d’épaisseur de paroi entre 1,6 et 2,0 mm, et de diamètres intérieurs jusqu’à 8,0 mm.
Elle est équipée d’un capot verrouillable offrant une meilleure sécurité. Ce capot doit être fermé et verrouillé
pendant l’utilisation de la pompe.
La tête de pompe peut fonctionner dans le sens horaire pour prolonger sa durée de vie, ou dans le sens antihoraire
pour fonctionner sous des pressions plus élevées.
Débits Débits Débits Débits Débits
Les débits de la 504U ont été obtenus en utilisant des tuyaux flexibles en Silicone montés sur une pompe tournant
dans le sens horaire, pompant de l’eau à une température de 20C, à des pressions d’aspiration et de refoulement
nulles. Pour des applications critiques, déterminez les débits en fonction des conditions de fonctionnement.
Installa Installa Installa Installa Installation de la 501RL tion de la 501RL tion de la 501RL tion de la 501RL tion de la 501RL

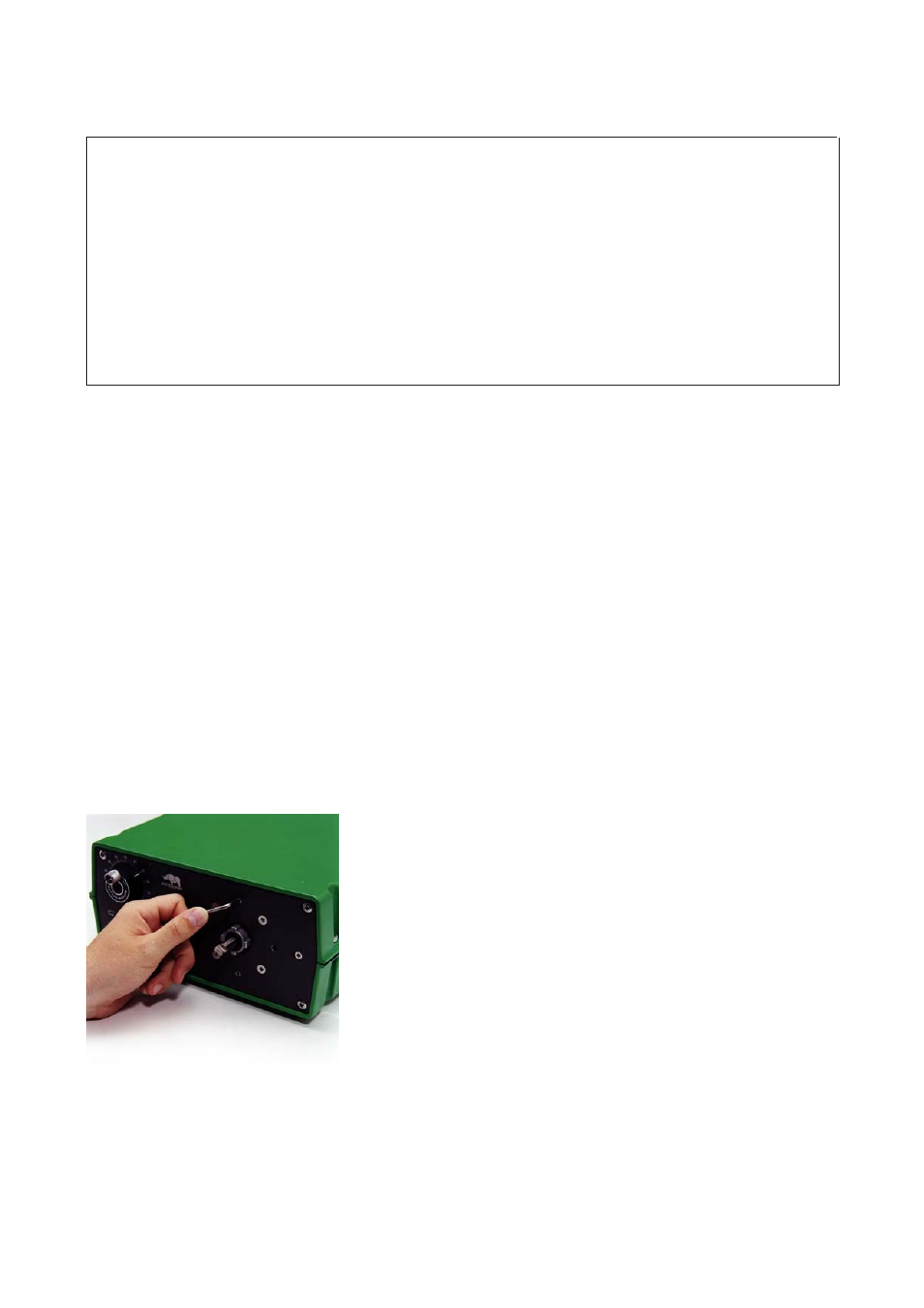

Démonter les vis sans tête six pans creux de la face avant de l’entraînement, pour permettre le montage de la tête
de pompe.
Montez la tête de pompe sur l’arbre d’entraînement et le bossage de centrage, en choisissant l’une des trois
orientations possibles. Fixez la tête de pompe en serrant la vis de centrage. Vérifiez que l’arbre d’entraînement
n’est pas gras avant d’y centrer le rotor à l’aide de la douille fendue. Tourner le rotor jusqu’à ce que les guides
latéraux de tube (rouleaux blancs) ne dépassent plus à l’extérieur du stator. Vissez la vis de rotor à un couple de
3Nm pour empêcher que la douille ne glisse pendant le fonctionnement de la pompe.
Pour repositionner la tête de pompe, faites apparaître la vis de fixation du rotor en débloquant la manette. Faites
tourner la vis dans le sens contraire des aiguilles d’une montre pour libérer la douille et retirez le rotor de l’arbre.
