ASSEMBLAGE DE COUVERCLE
71

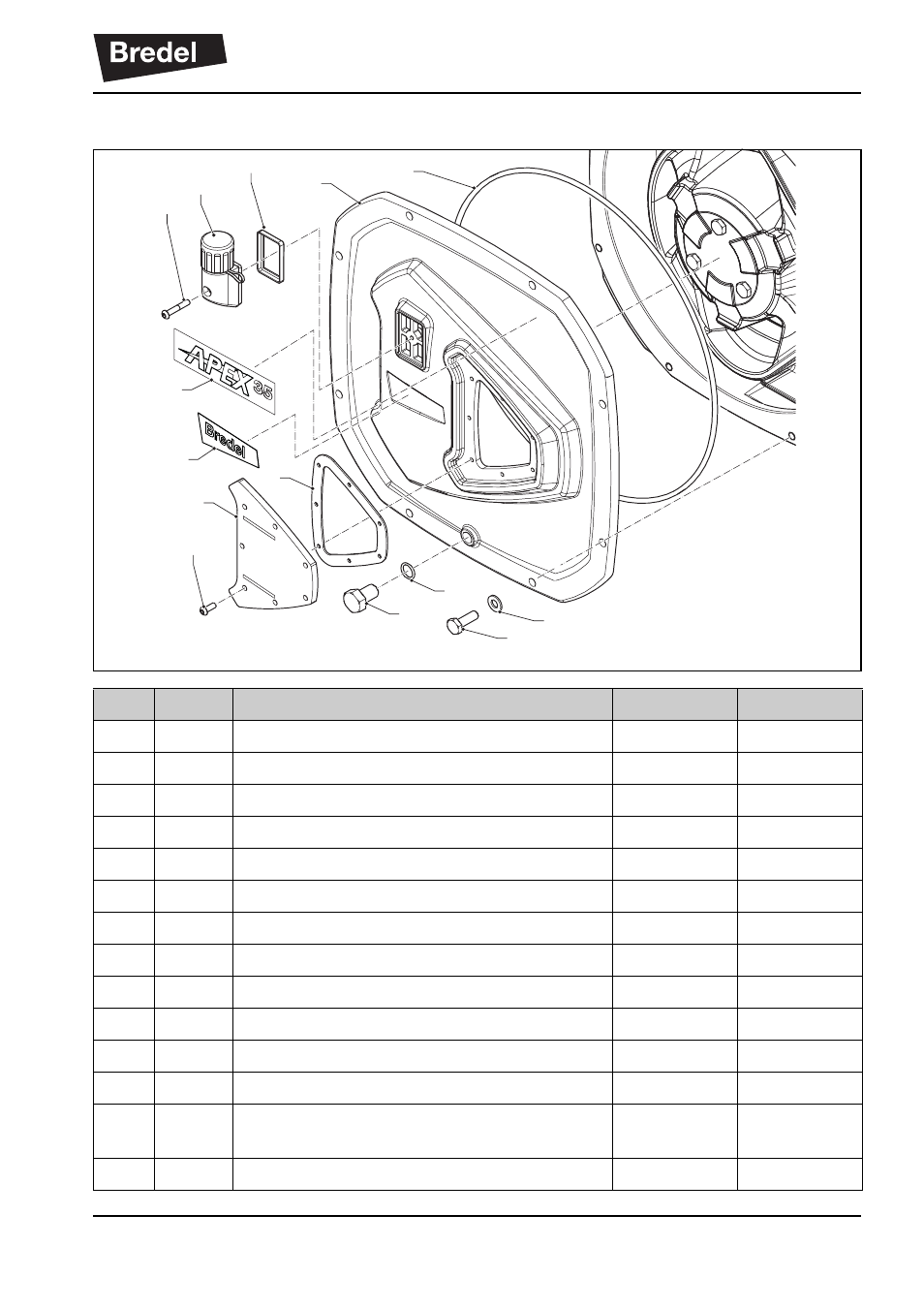

11.6.3 Assemblage de couvercle
Pos. Nom. Description APEX28 APEX35
1 8 Boulon de couvercle M8x20 M10x30
2 8 Rondelle de boulon de couvercle
3 1 Joint torique de bouchon de vidange
4 1 Bouchon de vidange
5 1 Vis d'évent M6x40 M6x40
6 1 Évent
7 1 Joint statique d'évent
8 1 Couvercle
9 1 Fenêtre d’inspection
10 1 Joint de la fenêtre d'inspection
11 6 Vis de la fenêtre d'inspection M6x16 M6x16
12 1 Autocollant ‘Bredel’
13 1 Autocollant ‘APEX’ (spécifique à taille de
pompe)
14 1 Joint de couvercle
