ENTRETIEN
52

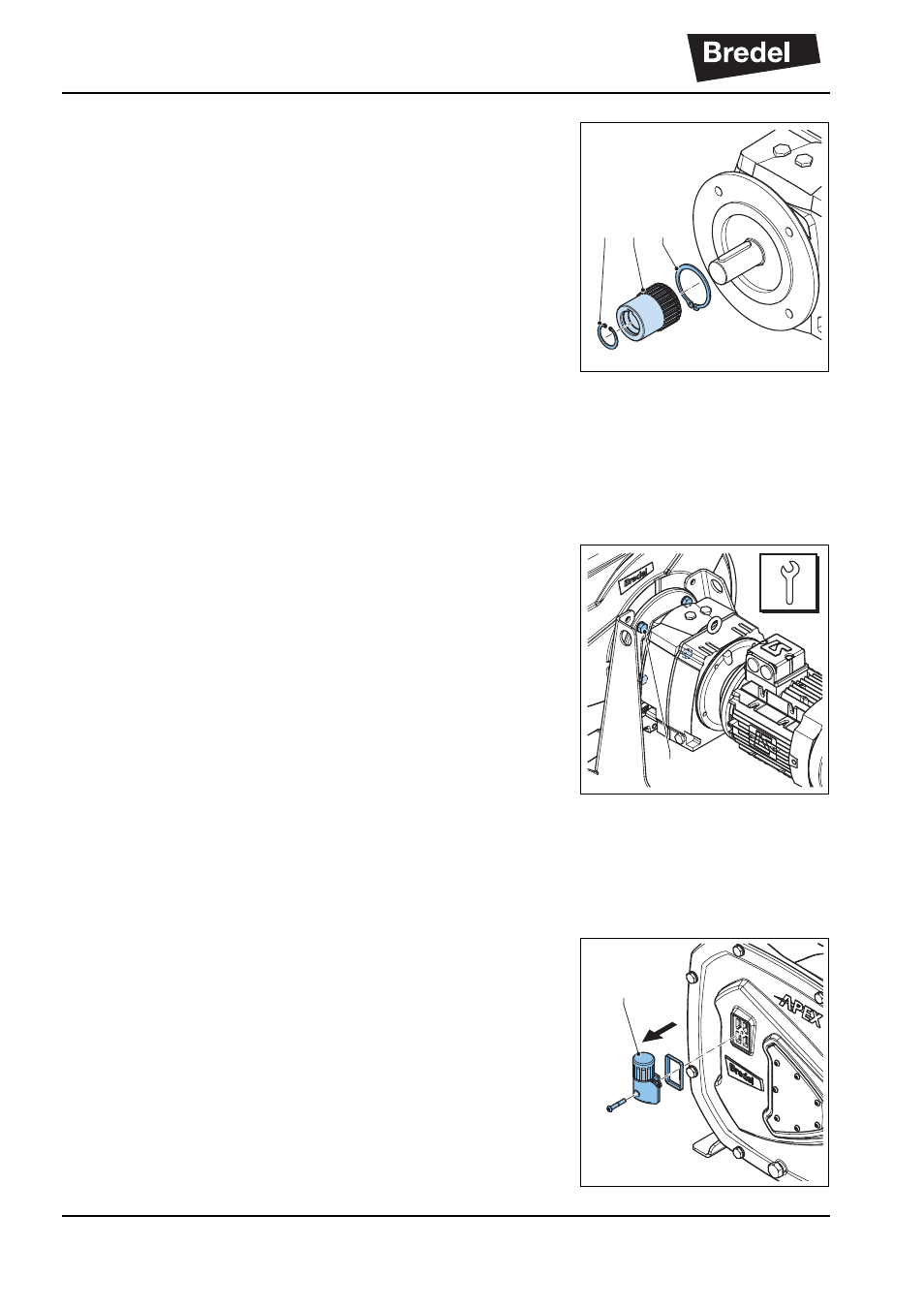

17. Assurez-vous que la (nouvelle) bague
d'accouplement (A) comporte un circlip intérieur
(C) sur la face avant et un circlip extérieur (A) à
l'arrière.
18. Si nécessaire, graissez légèrement l'arbre de
sortie du réducteur à engrenages et positionnez
la (nouvelle) bague d'accouplement dessus.
Martelez doucement avec un marteau en
plastique la bague d'accouplement pour que le
circlip interne touche la face avant de l'arbre de
sortie.
19. Graissez les dents extérieures (B) de la bague
d'accouplement avec une graisse graphitée.
20. Positionnez le réducteur à engrenages sur la
tête de pompe. Assurez-vous que
l'accouplement cannelé s'engage correctement.
Positionnez les quatre rondelles et boulons (A)
et serrez les boulons au couple correct.
Voir §
11.1.6 .
21. Installez le rotor, le couvercle et le tube.
Voir §
8.6.1 , étapes 6 à 10 .
8.7 Options de raccordement
8.7.1 Raccordement d'un contacteur de niveau
haut
1. Démontez l’évent standard (A) sur le couvercle
de la tête de pompe.
C B A
A
A
