ENTRETIEN
45

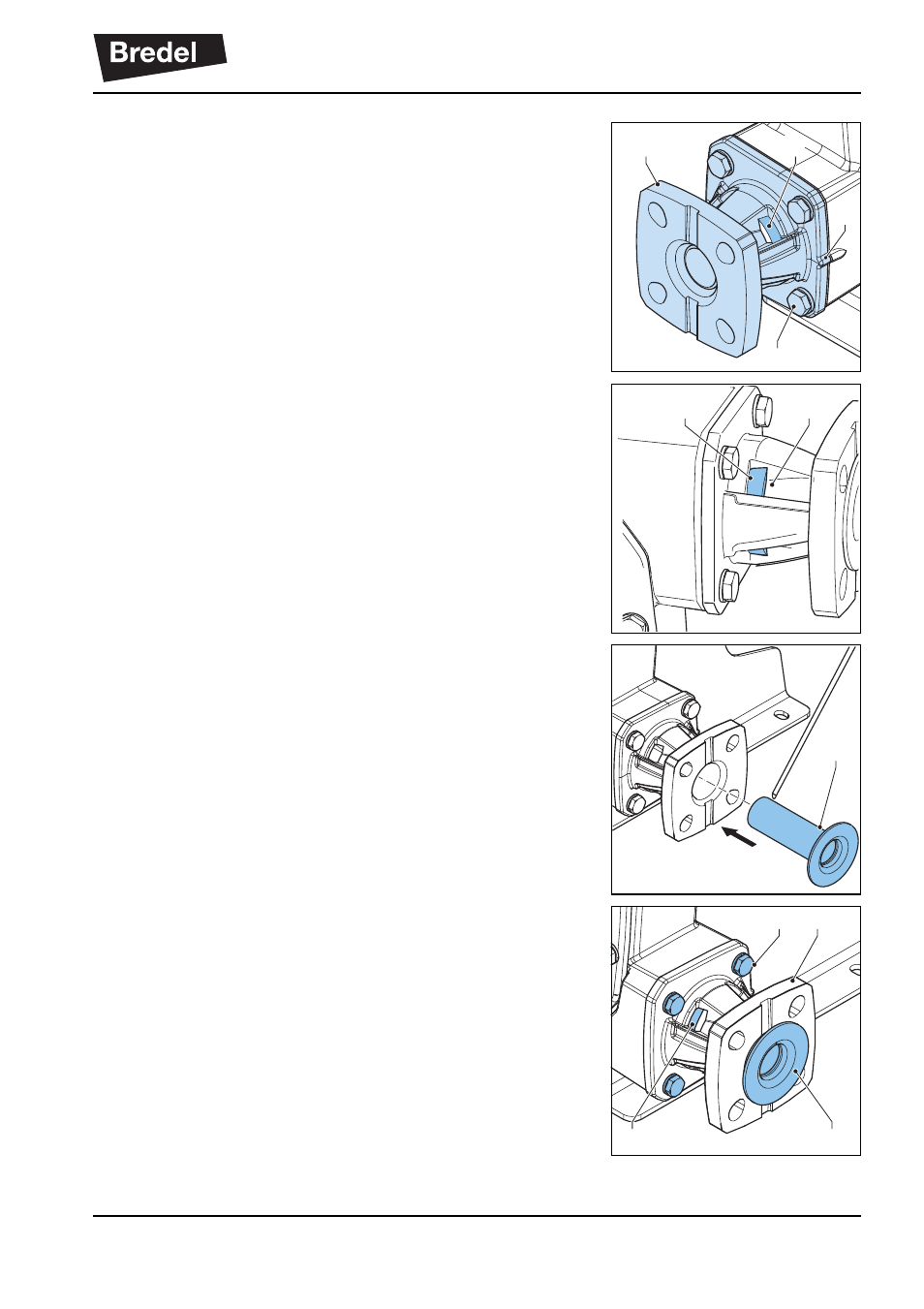

6. Glissez le support (A) avec la bague de
compression sur le tube (B). Attention ! Le
support présente une forme asymétrique et la
came (C) doit pointer vers l'arrière de la pompe.
7. Insérez les quatre boulons (D) et serrez-les
uniquement à la main. Assurez-vous que la
bague de compression n'est pas déjà
comprimée.
8. Si le tube n'est pas encore en position finale,
tournez le rotor de sorte que le tube (A) soit
pressé contre sa position finale dans le support
(B).
9. Lubrifiez l'insert (A) avec du lubrifiant pour tube
Bredel d'origine. Enduisez manuellement le
lubrifiant sur l'insert.
10. Poussez l'insert (A) dans le support (B) et le
tube (C). Employez uniquement la force
manuelle. Si les boulons (D) ont été trop serrés
lors de l'étape
7 , desserrez-les légèrement pour
faciliter l'insertion.
B
D
A
C
A B
A
B D
A C
