ENTRETIEN
51

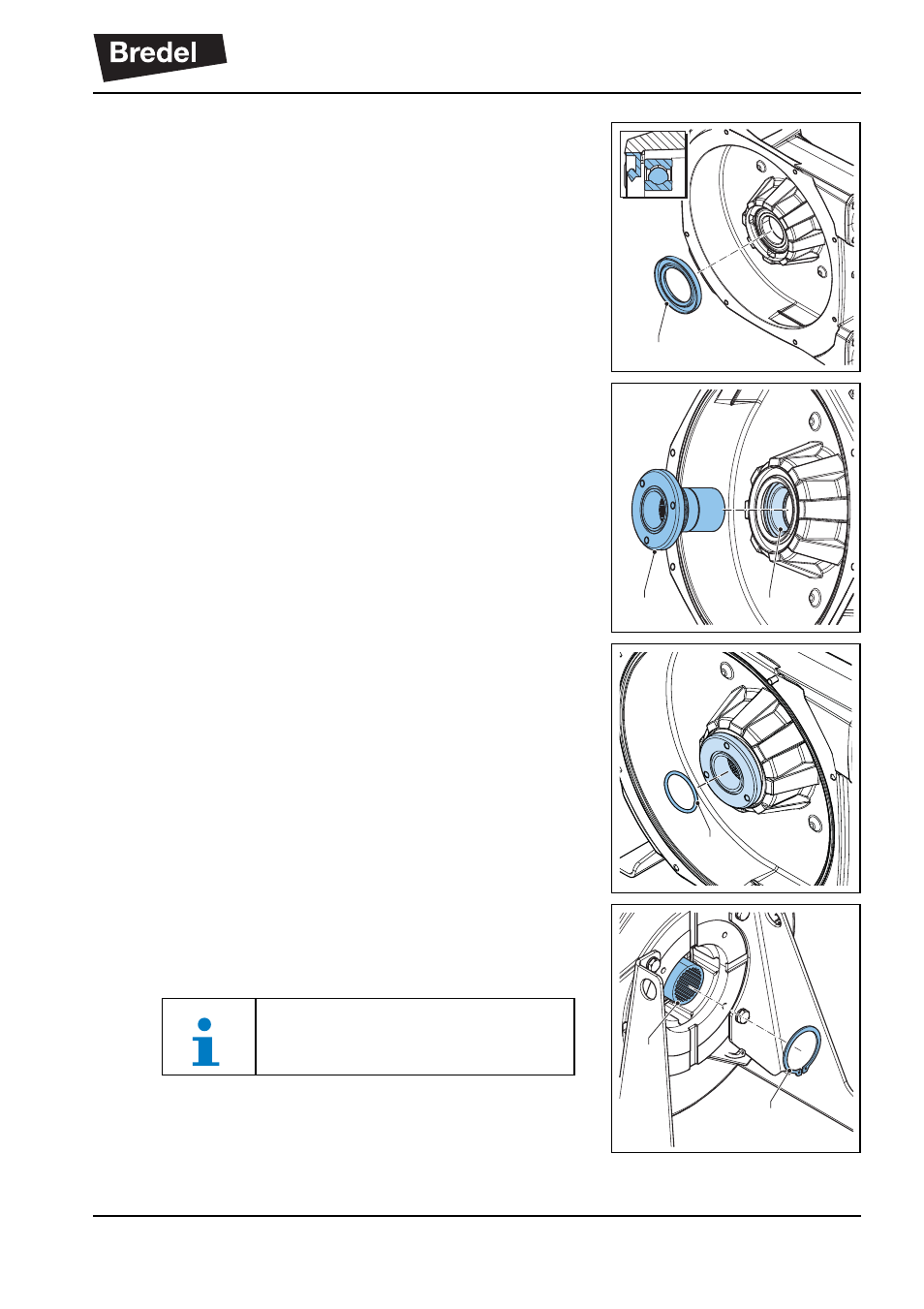

13. Graissez légèrement la lèvre d'étanchéité du
(nouveau) joint (A). Ne graissez pas la surface
extérieure du joint dynamique. Installez le joint
dynamique par l'avant du carter de pompe, en
respectant les bonnes pratiques d'ingénierie. La
bague d’étanchéité doit être montée dans le
bon sens. Assurez-vous que le côté ouvert est
bien dirigé vers le couvercle de la pompe.
14. Lubrifiez légèrement la surface de contact de la
bague intérieure du roulement (A) et de l'arbre
de pompe (B). Positionnez l'arbre de pompe
dans le roulement. Martelez doucement l'arbre
de pompe pour que le collier touche le
roulement. Utilisez un marteau en plastique.
15. Installez le (nouveau) joint torique (A) dans
l'arbre de pompe.
16. À l'arrière du carter de pompe, utilisez la pince à
circlip pour installer le circlip (A) dans la rainure
de l'arbre de pompe (B).
A
A B
A
A
B
Le circlip (A) verrouille la bague
intérieure du roulement.
