DESCRIPTION
17

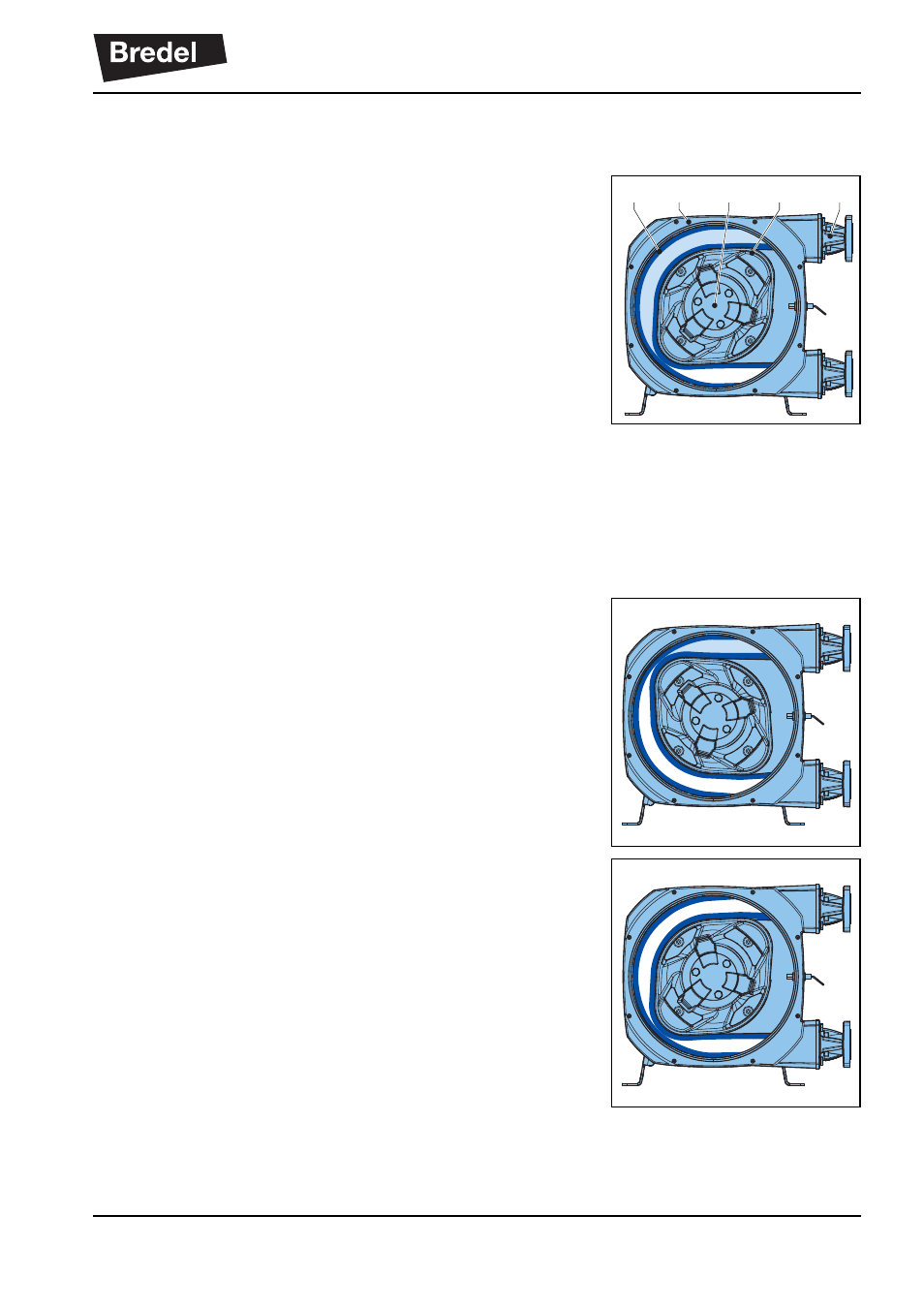

4.3 Fonctionnement de la pompe
Le cœur de la tête de pompe est composé d'un tube
construit spécialement à cet effet (A) positionné contre
l'intérieur du corps de la pompe (B). Les extrémités du
tube sont reliées aux conduites d’aspiration et de
refoulement (C). Un rotor à paliers (D) avec deux
sabots de compression intégraux (E) sont placés au
centre de la tête de la pompe. Il tourne dans le sens
horaire.
En phase 1, le sabot inférieur comprime le tube de la
pompe par le mouvement de rotation du rotor, ce qui
force le fluide dans le tube. Aussitôt que le sabot est
passé, le tube retrouve sa forme d'origine grâce aux
propriétés mécaniques du matériau et le produit est
aspiré dans le tube.
En phase 2, le fluide est aspiré dans le tube par le
mouvement de rotation (continu) du rotor.
En phase 3, le second sabot intégral comprime le tube
de la pompe. En raison du mouvement de rotation
continu du rotor, non seulement le nouveau fluide est
aspiré mais celui déjà présent est aussi expulsé par le
sabot. Lorsque le premier sabot échappe du tube de la
pompe, le second a déjà refermé le tube de la pompe,
empêchant ainsi le reflux du fluide. Cette méthode de
pompage de liquide est aussi appelée "principe de
déplacement positif".
A B E C D
