ENTRETIEN
55

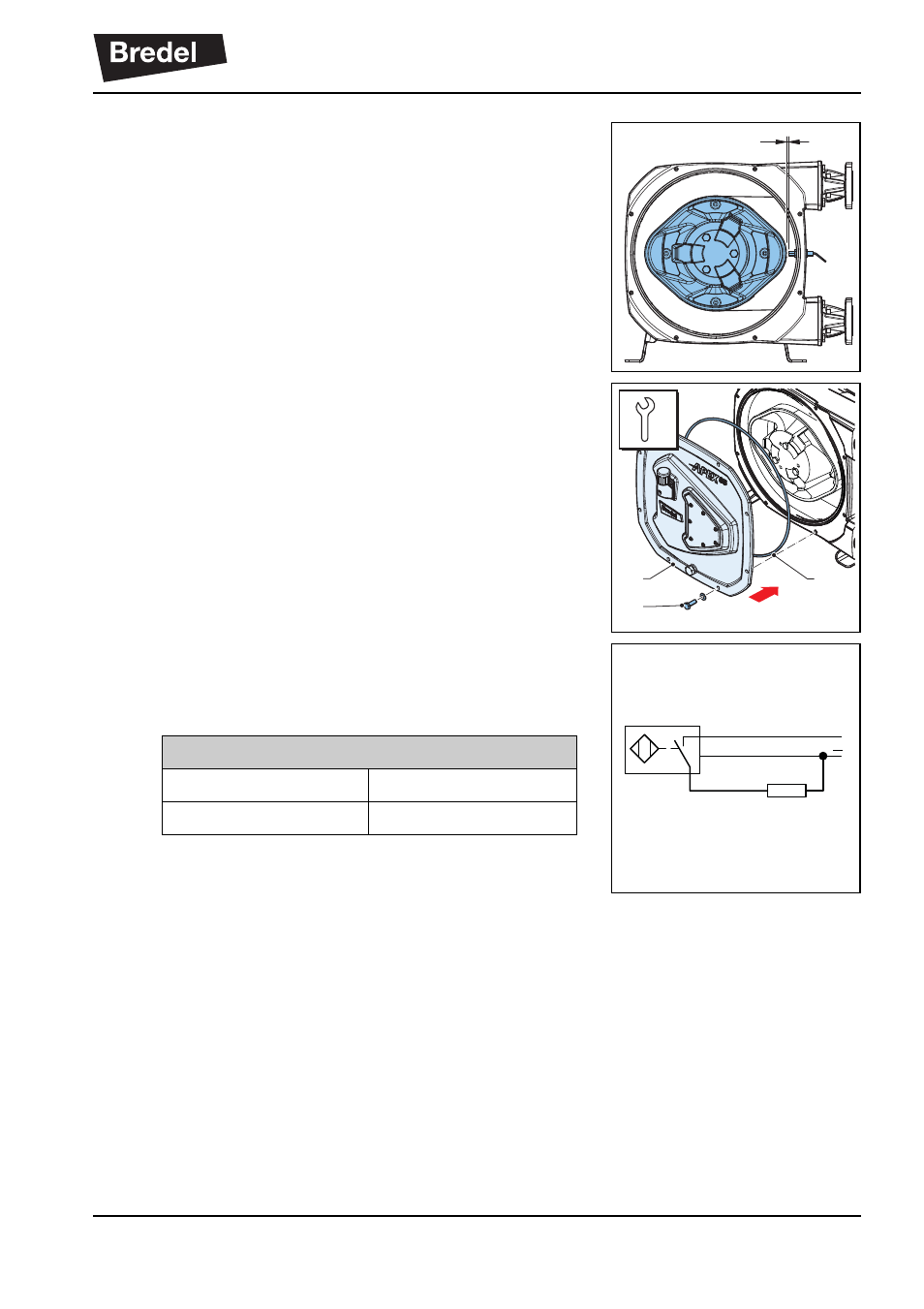

7. Tournez le capteur de sorte que la distance
entre le capteur et le rotor (X) soit entre 0,75
mm et 1,25 mm. Serrez l'écrou.
8. Assurez-vous du fonctionnement correct du
compte-tours :
1
Le capteur doit envoyer des signaux.
2 Le rotor doit pouvoir tourner librement.
9. Si nécessaire, remplacez le joint torique (C).
Replacez le couvercle (B) et le joint torique (C).
Assurez-vous que les 8 boulons (A) ont bien été
remis en place et qu'ils sont serrés en
séquence de serrage en diagonale aux bons
couples de serrage. Voir §
11.1.6 .
10. Remplissez le carter de pompe de lubrifiant.
Voir
8.4 .
11. Connectez le capteur à l'alimentation avec le
câble PVC de 2 m (3 x 0,34 mm
2
). Voir le
schéma de connexion de droite.
X
B
A C
BN
BU
BK
+
pnp
Spécifications
*
* Pour un usage dans des environnements
non explosifs.
Tension 10 ... 30 V CC
Intensité Max. 200 mA
