Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 92
22 Contrôle et utilisation du réseau
Vérifiez que la pompe est prête à fonctionner avant de sélectionner le fonctionnement
réseau. Les signaux de contrôle à distance font démarrer la pompe sans avertissement.

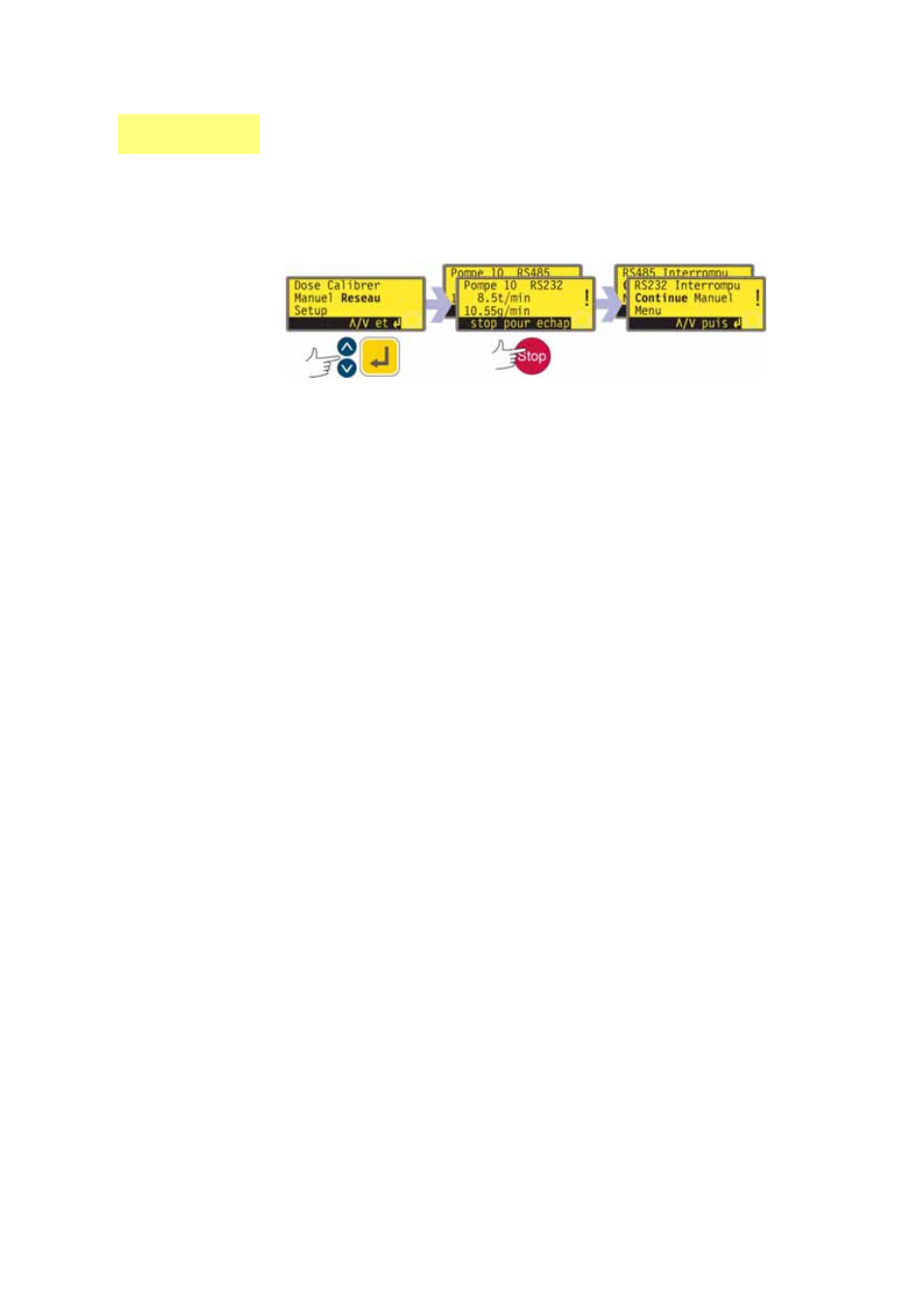

Comment passer en mode fonctionnement réseau ?
Utilisez les touches HAUT et BAS pour sélectionner Réseau dans le menu principal.
Appuyez sur la touche ENTRER pour confirmer.
La pompe entre en mode réseau (RS232 ou RS485) et est placée sous contrôle réseau.
Le redémarrage automatique est activé et la pompe affiche le symbole ( ! ).
Les seules touches actives sont STOP et SHIFT, 9 (INFO).
Les entrées Control stop (Arrêt à distance), Net/man, Activation de direction et
Direction sont inhibées. Les entrées fuite et dosage sont actives. Référez-vous à la
section 24.1 Codes d’erreur.
Toutes les sorties de statut de pompe sont opérationnelles.
Comment quitter le mode fonctionnement réseau
En appuyant sur la touche STOP trois options sont affichées : Continuer, Manuel
et Menu. Effectuez une sélection à l’aide des touches HAUT et BAS et appuyez sur
ENTRER pour confirmer votre choix.
Le choix de Continuer fait repasser la pompe en mode réseau (RS232 ou RS485).
Le choix de Manuel paramètre la pompe en mode manuel et conserve la vitesse de
réglage et le statut de fonctionnement de sa dernière phase de fonctionnement en
mode réseau. Référez-vous à la section 14 Utilisation manuelle.
Le choix de Menu affiche le menu principal (référez-vous à la section 15 Menu
principal).
Arrêt d’urgence
En cas d’urgence, appuyez sur la touche STOP. La pompe s’arrête et affiche un
écran d’interruption, dans lequel l’opérateur peut choisir Continuer pour repasser
au contrôle réseau, Manuel pour paramétrer la pompe en contrôle manuel
(reportez-vous à la section 14 Utilisation manuelle), ou Menu pour afficher le menu
principal (reportez-vous à la section Menu principal). Effectuez une sélection à l’aide
des touches HAUT et BAS et appuyez sur ENTRER pour confirmer votre choix.
