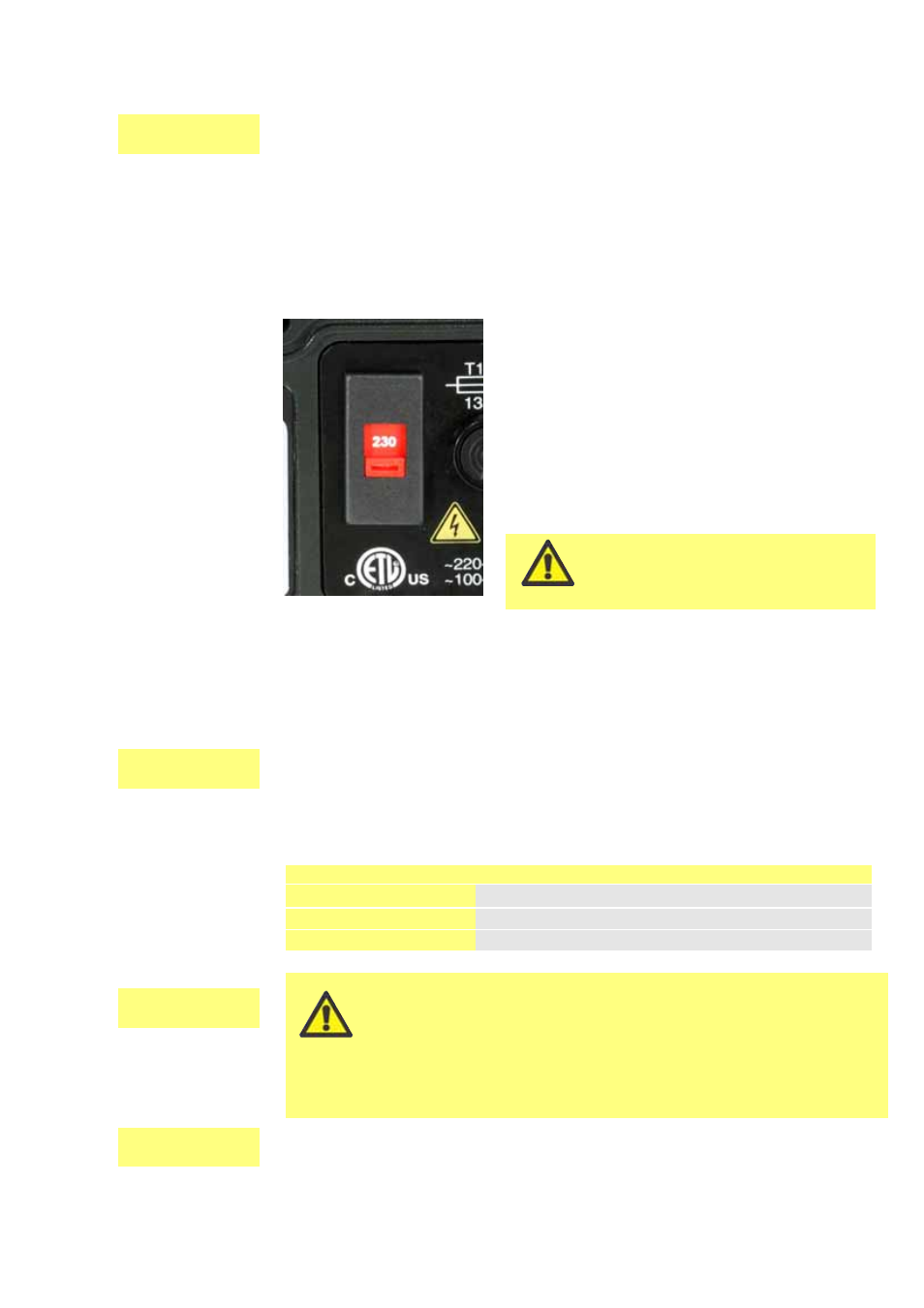

Le sélecteur de tension est monté dans la plaque de
commutation à l’arrière de la pompe et protégé de l’eau
par le module 620N (620DuN). Pour pouvoir accéder à
la plaque de commutation, il faut déposer le module.
Référez-vous à la section 20.1 Dépose et replacement
du module 620N. Réglez le dispositif de sélection de
tension sur 115 V pour le courant de secteur 100-120 V
50/60 Hz ou 230 V pour le courant de secteur 200-240 V
50/60 Hz. Vérifiez toujours le commutateur de sélection
de tension avant d’opérer le raccordement sur secteur.
Effectuer les connexions appropriées sur un circuit
d’alimentation de secteur uniphasé.
Nous recommandons l’utilisation
de parasurtenseurs vendus dans
le commerce lorsque le bruit
électrique est excessif.
DiN
Cordon d’alimentation : La pompe est fournie équipée de l’un des deux presse-étoupe
de câble et d’un cordon d’alimentation de 2,8 m environ. Le câble européen est de type
H05RN-F3G0.75, utilisé avec notre presse-étoupe numéro SL0128, lequel convient pour
un fourreau extérieur de 4 à 7 mm de diamètre. Le câble d’Amérique du Nord est de type
SJTOW 105C 3-18AWG VW-1, utilisé avec notre presse-étoupe numéro SL0123, lequel
convient pour un fourreau extérieur de 7 à 9 mm de diamètre.
Les câbles d’alimentation des pompes de spécification NEMA 4X sont équipés d’une prise
secteur standard pour les Etats-Unis. Les pompes à spécification IP66 sont fournies sans
prise. Seule une personne qualifiée et compétente est habilitée à monter une prise.
10 Branchement sur circuit
d’alimentation
Une bonne alimentation secteur est nécessaire, tout comme des branchements
conformes aux meilleures pratiques d’immunité aux bruits. Il n’est pas recommandé de
positionner ces entraînements à proximité d’une alimentation électrique dégageant un
bruit électromagnétique important comme les contacteurs triphasés et les éléments
thermiques indictifs sans prêter une attention particulière au bruit inacceptable généré
par le secteur.
DiN
DiN, Di
Codage relatif aux conducteurs
Si le cordon d’alimentation de secteur ne convient pas à votre installation, il peut être
changé. Contactez votre centre Watson-Marlow Bredel le plus proche.
Le commutateur de sélection de tension n’est pas visible une
fois que le module 620N est en place. Ne mettez pas la pompe
sous tension tant que vous n’avez pas vérifié que son réglage
convient à votre alimentation secteur ; pour ce faire, déposez
le module, vérifiez la position du commutateur et remettez le module
en place. Référez-vous à la section 20.1 Dépose et replacement
du module 620N.
Europe Amérique du Nord
Phase Marron Noir
Neutre Bleu Blanc
Terre Vert/jaune Vert
