21.4 Entrée de détection de fuite

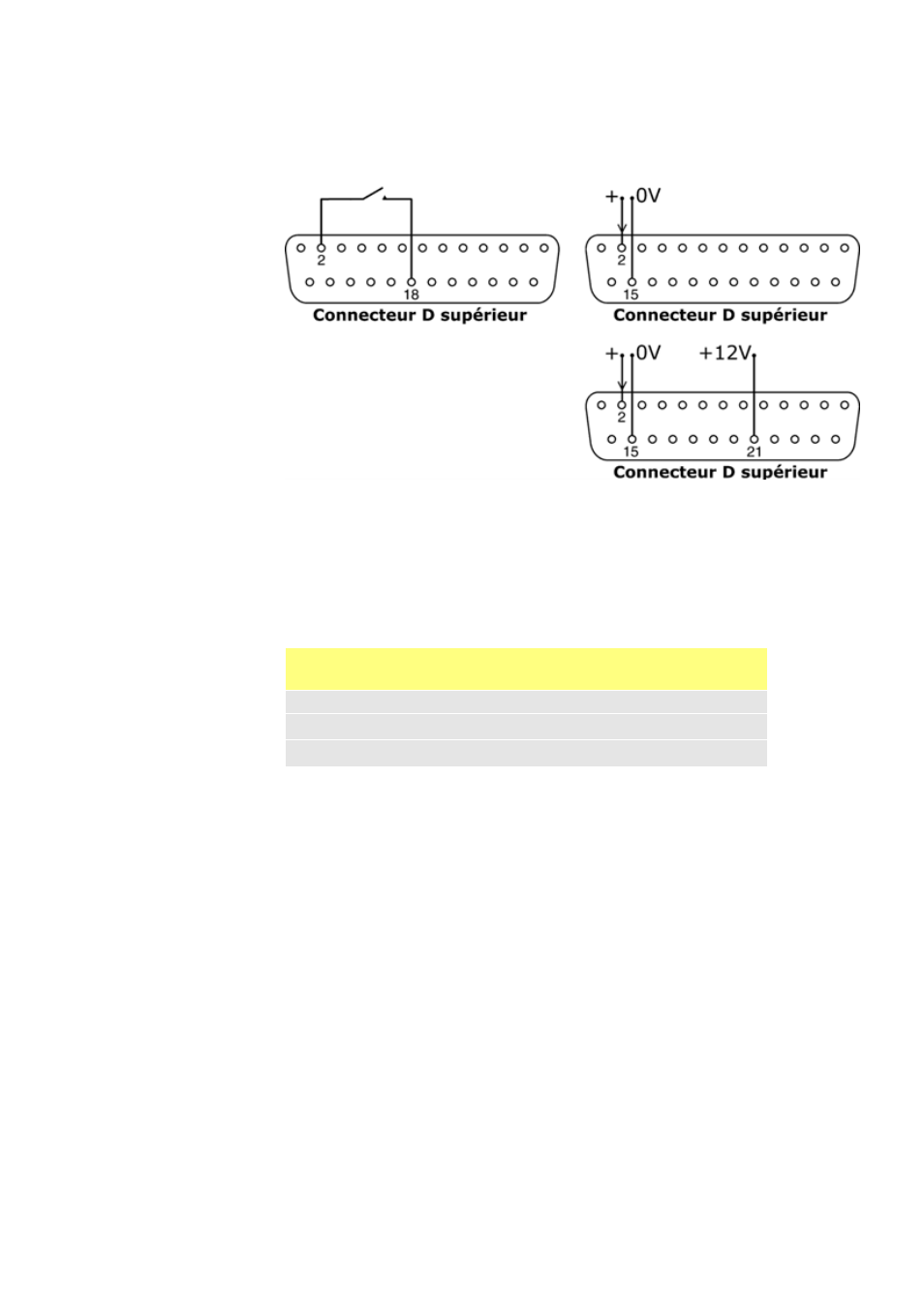

Connecter un dispositif de détection de fuite à distance entre les broches 2 et 18 du
connecteur D supérieur. Un circuit fermé indique une fuite. Ou bien une entrée logique
peut être appliquée à la broche 2 du connecteur D supérieur, mise à la terre sur broche
15. Une entrée élevée indique une fuite. Connectez un détecteur de fuite Watson-Marlow
de la même manière, en tirant 12 V pour l’alimenter sur la broche 21 du connecteur D
supérieur.
Connectez le câble d’un détecteur de fuite de tube Watson-Marlow comme suit :
Remarque : n’utilisez que des détecteurs de fuite de tube Watson-Marlow de série 620.
Couleur des fils du détecteur
de tube
Numéro broche du
connecteur D supérieur
Bleu
15
Jaune
2
Rouge
21
