Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 102

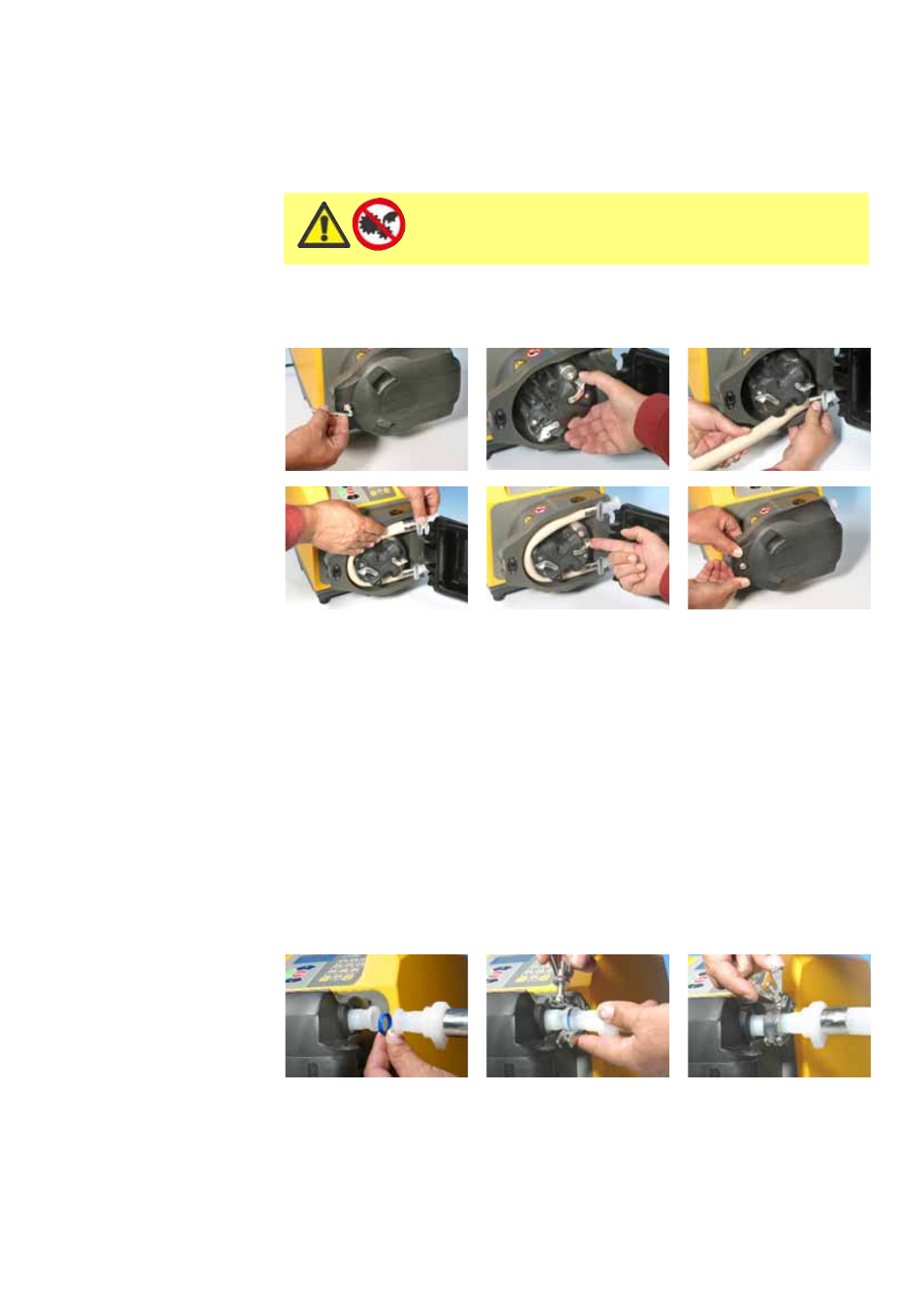

27.6 Montage d’un élément de tube pour
620RE et 620RE4
Les têtes de pompe à éléments de tube 620RE sont réglées en usine pour accepter les
éléments de tube Watson-Marlow LoadSure. L’utilisation d’éléments de tube autres que
les éléments LoadSure nuira à la performance de la pompe.
Ouvrez le capot de protection à l’aide d’un tournevis ou de la clé Allen de 5 mm.
Dégagez les galets.
Placer une des deux collerettes en « D » dans le passage inférieur (les collerettes en
« D » vous aideront à placer les éléments correctement).
Enroulez l’élément de tube autour des galets dégagés du rotor.
Placez la deuxième collerette en « D » dans le passage supérieur.
Vérifiez que la face plate de chaque collerette en « D » est affleurante au plan de
contact du joint.
Engagez les galets.
Fermez le capot de protection et poussez-le contre le stator jusqu’à enclenchement
du verrou.
Branchement des éléments LoadSure aux tubes d’alimentation et
de refoulement
Les éléments sanitaires LoadSure – reconnaissables par le connecteur blanc – se
branchent au système de tubage à l’aide d’un raccord Tri-clamp et de joints statiques
EPDM.
Posez l’extrémité du connecteur du tube d’alimentation et de refoulement contre le
connecteur de l’élément et placez le joint statique entre les deux.
A l’aide d’un raccord Tri-clamp, assemblez les deux collerettes. Fermez et vissez le
raccord.
Isolez toujours la pompe du secteur avant d’ouvrir le
dispositif de protection et d’effectuer le positionne -
ment, la dépose ou la maintenance de la pompe.
