Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 74

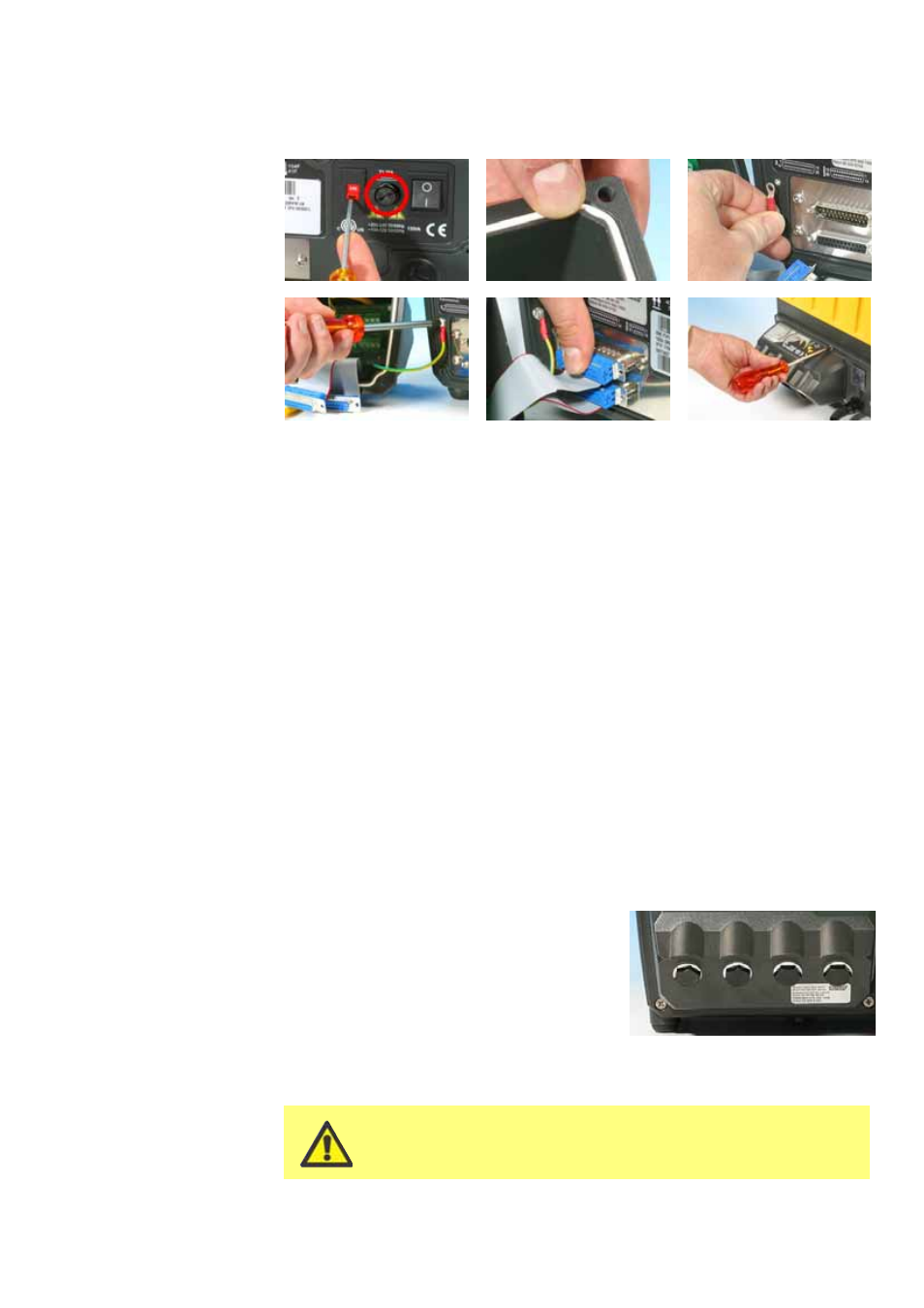

Pour replacer le module étanche 620N :
Vérifiez que le fusible dans le porte-fusible (encerclé) n’a pas besoin d’être
remplacé. Vérifiez que le commutateur de sélection de tension est réglé
correctement.
Vérifiez que la baguette d’étanchéité est bien insérée dans sa rainure, sur la face du
module.
Branchez la prise de terre du module. Replacez la vis et serrez-la à 2 Nm.
Enfoncez les connecteurs en D femelle (supérieur) et mâle à 25 voies.
Maintenez le module en place. Veillez à ne pas compromettre le joint d’étanchéité,
ni pincer le câble de prise de terre ou les câbles ruban du connecteur en D et vissez
les vis de fixation (en vissant d’abord la vis centrale du haut). Serrez à 2,5 Nm.
Remarque : Vérifiez d’avoir bien utilisé les six vis. Si les vis ne sont pas remises en place, leurs
orifices seraient sujets à la corrosion, ce qui compromettrait la protection IP66 (NEMA4X).
20.2 Câblage
Il incombe à l’utilisateur d’assurer la sécurité et le bon fonctionnement de la pompe en
mode contrôle à distance ou automatique.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre (terre
flottante). Elle peut être connectée à une ligne 0 V isolée ou à des interfaces 0 V mises
à la terre.
L’entrée du câble dans le module se fait au moyen de quatre presse-étoupes de câble
étanches (max.). Ceux-ci peuvent être fixés à la place des bouchons d’étanchéité dont le
module est équipé pour l’expédition.
Le nombre de presse-étoupes nécessaires
dépend du nombre de câbles de connexion
requis et du jugement de l’installateur. De
manière standard, quatre presse-étoupes de
câble M16 sont fournis avec la pompe.
Utilisez les câbles de contrôle recommandés pour les
blocs de bornes : métrique = 0,14 mm
2 – 2,5 mm 2
solide et 0,14 mm 2 – 1,5 mm 2 toronné. Etats-Unis
= 26AWG – 14AWG solide et 26AWG – 16AWG toronné. Câble : circulaire. Diamètre extérieur
max./min. pour assurer l’étanchéité au passage du presse-étoupe standard : 9,5 mm-5 mm.
La section du cordon doit être circulaire pour assurer l’étanchéité du joint.
Utilisez le câble et les presse-étoupes recommandés pour la
version IP66 (NEMA 4X) de cette pompe, à défaut de quoi la
protection contre le reflux ne saurait être assurée.
