Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 68
Détails Sortie Broche
Utilisez les touches HAUT ou BAS pour effectuer une sélection. Appuyez sur la
touche ENTRER pour confirmer.
Les informations sur l’agencement des broches sont répétées dans ce manuel dans
la section Câblage de contrôle automatique.
Les écrans disponibles sont tous présentés de manière similaire. Par exemple, si
Entrée Marche/Arrêt est sélectionné, l’écran suivant est affiché :
Ceci indique que le signal d’entrée analogique doit être appliqué à la broche 4 du
connecteur D inférieur à l’arrière de la pompe ou 0 volt est disponible sur la broche
16. Si l’entrée analogique est configurée pour un signal 4-20 mA, la tension
maximum admissible est de 5 volts ; si l’entrée analogique est configurée pour un
signal de 0-10 V ou 1-5 V, la tension maximum admissible est de 10 volts.
Appuyer sur la touche STOP ou ENTRER sur l’écran Détails Sortie Broche ramène
l’opérateur à l’écran de menu Détail Sortie Broche approprié.
Remarque : Les informations disponibles en sélectionnant Alimentation et Autres sont
présentées sur deux écrans. Appuyer sur BAS lorsque le dernier élément du premier
écran de chaque option est en surbrillance affiche l’écran suivant avec le premier élément
en surbrillance. La touche HAUT opère de façon similaire.
Pour quitter les écrans du menu Détail Sortie Broche
Faites défiler les écrans de menu d’agencement des fiches jusqu’à ce que le
quatrième menu soit affiché. Utilisez les touches HAUT et BAS pour sélectionner
Sortir et appuyez sur ENTRER pour confirmer.
Ou ...
Appuyez plusieurs fois sur la touche STOP pour retourner en arrière un niveau
après l’autre jusqu’à ce que le menu principal soit affiché.
Les informations d’agencement des fiches ne concernent pas la pompe 620DiN
IP66/NEMA 4X. La sélection de la fonction Détails Sortie Broche entraîne l’affichage par
la pompe d’un écran d’avertissement et du menu principal.

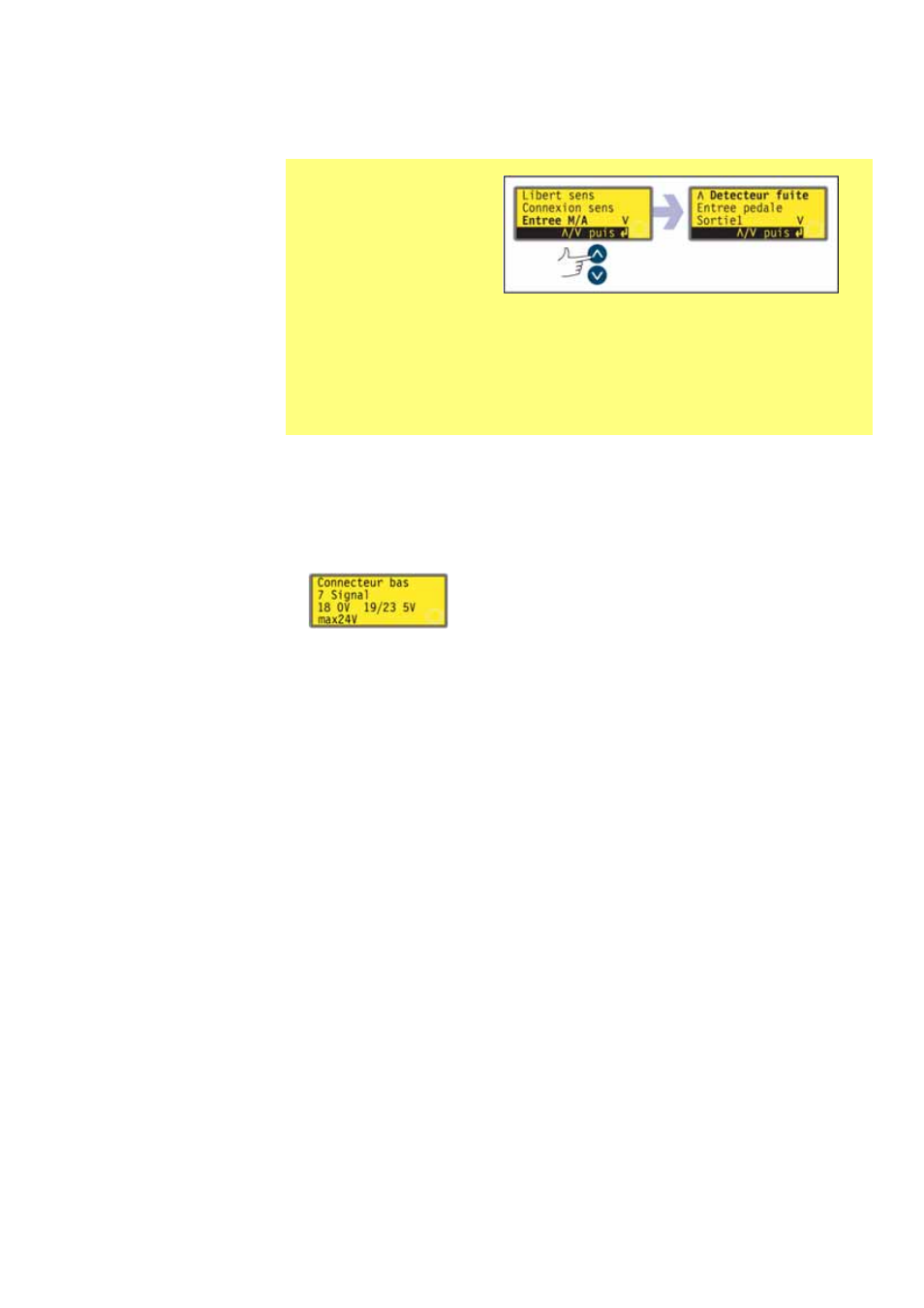

Le menu d’agencement
des fiches comprend
quatre écrans. Les deux
premiers écrans sont
illustrés ci-contre.
Pour passer d’un écran à
un autre, appuyez de
manière répétée sur la
touche BAS. Chaque
élément est mis successivement en surbrillance jusqu’à ce que le dernier
élément soit sélectionné. Appuyez à nouveau sur la touche BAS pour
afficher l’écran suivant du menu avec le premier élément en surbrillance.
Suivez la procédure inverse en utilisant la touche HAUT pour passer à un
écran précédent du menu.
