4.1.5 Réglage du GAIN [ MID – LO - HI ]
L’étage d’entrée primaire permet une large plage de réglage du gain d'entrée, allant de -6dB jusqu’à +80dB.
Le niveau maximal admissible en entrée est de +21dBu.
Le contrôle du gain d'entrée se fait en deux étapes au moyen du commutateur de gain initial [MID - LO - HI] et
du potentiomètre de [GAIN] situé juste au dessus du commutateur qui permet un réglage fin et progressif du
gain de l'entrée. Le potentiomètre de [GAIN] offre une plage de réglage de +/- 20dB, soit 40dB.
Le gain global de l'entrée s'échelonne comme suit selon les positions du commutateur:
MID: le gain initial est de 40dB, la plage de gain s'étend de 20 à 60dB
LO : le gain initial est de 12dB, la plage de gain s'étend de -6 à 30dB
HI: le gain initial est de 60dB, la plage de gain s'étend de 40 à 80dB
REMARQUE: Les réglages du gain doivent être effectués avec précaution dans la mesure où la plage de
réglage est importante. Un gain trop élevé ne laisse qu'une faible réserve de dynamique et peut
amener à l'écrêtage. A l'opposé, un gain réglé trop bas entraîne un mauvais rapport signal/bruit.
Vérifiez le niveau d’entrée en utilisant le vu-mètre à trois led du canal d'entrée et/ou activez le
mode PFL pour contrôler votre gain d'entrée
4.1.6 Limiteur d'entrée
Chaque voie d’entrée est équipée d’un limiteur intégré directement dans le circuit du préamplificateur micro.
Le potentiomètre rétractable « THRES » (threshold ou seuil d'enclenchement) règle le niveau au-delà duquel
le limiteur devient actif. Le seuil peut être réglé entre l’infini et -10dB du niveau nominal.
Dès que le niveau de seuil est atteint, l'activité du Limiteur est signalisée par les Led Verte et Rouge du petit
modulometre qui s'allument simultanément.
Le temps d’attaque est très rapide (une moitié de période seulement) et le release (ou temps de relâchement)
est dépendant de la modulation.
NOTE: Le limiteur s’activera automatiquement 2dB au dessous du niveau d'écrêtage ( soit +19dBu )
même si le Threshold est en position infini, afin de protéger l’étage d’entrée et d'éviter toute
saturation. Cette fonction offre ainsi une marge supplémentaire de 6dB en d’entrée.
4.1.7 Filtre coupe basses progressif [ LF CUT ]
Le potentiomètre est rétractable et permet de régler progressivement la fréquence de coupure du filtre coupe
basse. Aussi appelé filtre passe-haut, ce filtre progressif est couramment utilisé pour enlever les bruits à
basses fréquences comme les résonances d’une pièce, le bruit du vent, les pops ou même les ronflettes.

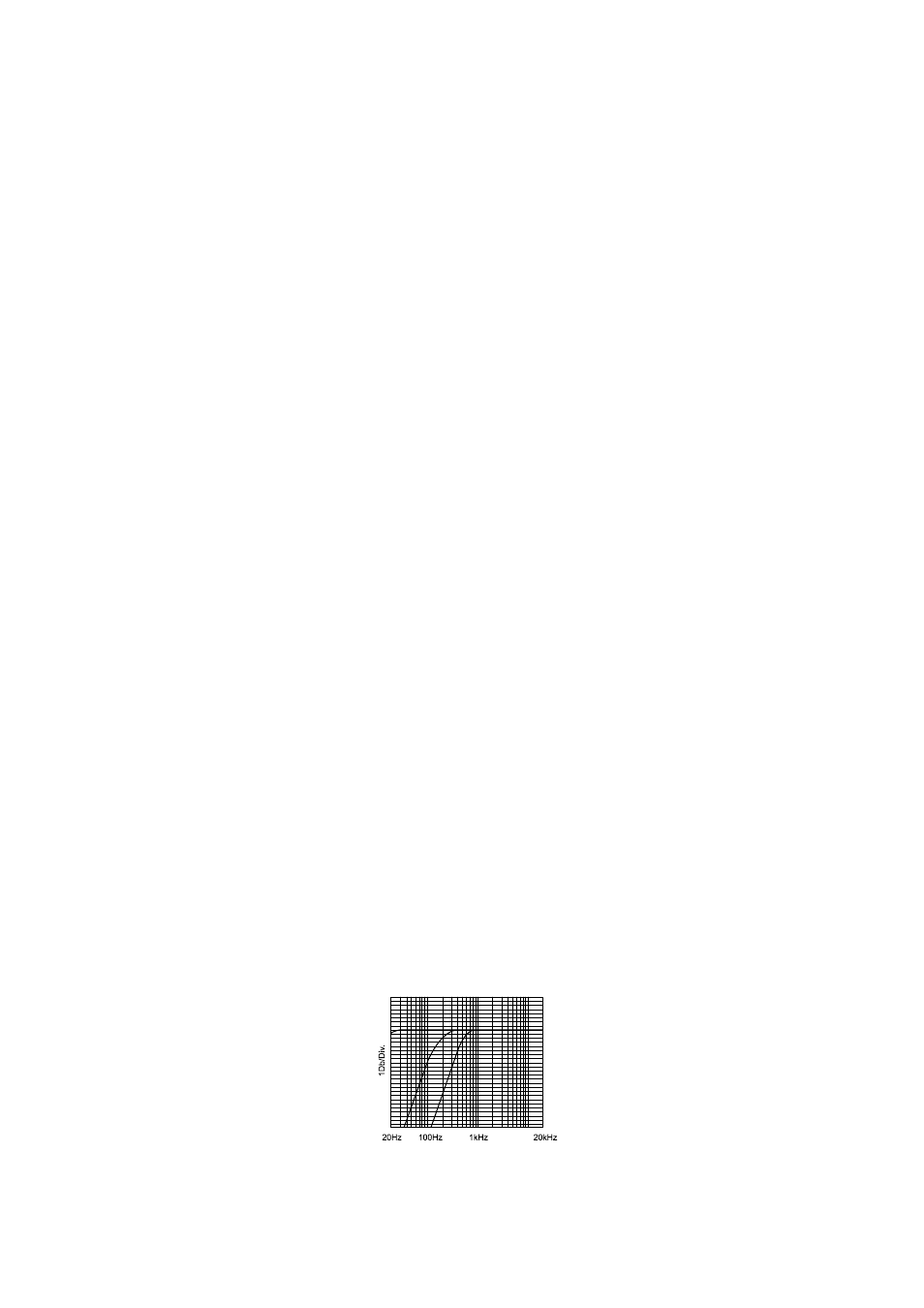

La plage de réglage s'étend de 25Hz à 350Hz, sa pente fixe est de 12dB / octave.
REMARQUE: Le circuit du filtre Coupe Basses progressif est situé après le préamplificateur d'entrée. Il est
totalement indépendant du filtre "Pré LF-Cut" situé à l'entrée de la voie.
