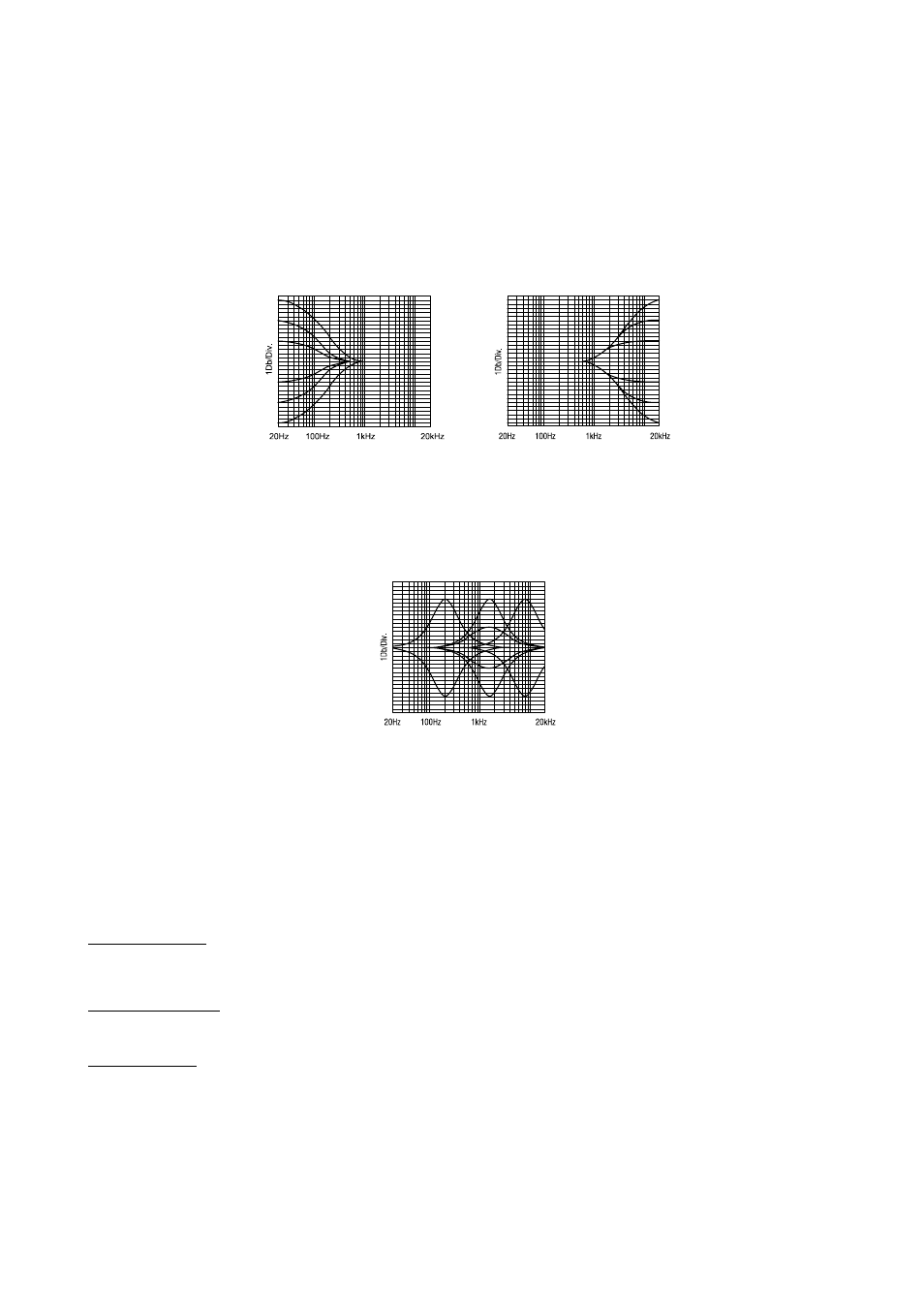

4.1.8 Egaliseur 3 bandes semi paramétrique, optionnel [ EQ ]
Chaque canal d’entrée de la SX-ES64 peut être équipé en option d'un module d’égalisation très performant.
La conception de cet égaliseur à 3 bandes semi paramétrique est dérivée des précédents modèles
SONOSAX SX-S et SONOSAX SX-ST dont l’efficacité et la transparence sonore a fait ses preuves sur le
terrain depuis des décennies.
♦ 80 Hz et 8 kHz: sont des filtres de type passe- bas et passe-haut. Les réglages des basses et des
aigues sont contrôlés par les deux potentiomètres [80Hz] et [8kHz] sur une plage de +/- 15dB.
♦ MF: est un filtre semi-paramétrique (à fréquence glissante) à largeur de bande fixe ( facteur Q = xx )
Le potentiomètre du haut et permet d'ajuster progressivement la fréquence médiane sur une plage
entre 200Hz et 8KHz. Le potentiomètre du bas contrôle le gain du filtre sur une plage de +/-15dB.
4.1.9 Modulomètre à 3 Leds
Ce petit modulomètre indique le niveau pré-fader de la voie d'entrée. Il signale également l'activité du limiteur
ainsi que les éventuelles surmodulations. Il se situe après le préamplificateur d'entrée et après l'égaliseur
paramétrique, mais avant le fader de voie. De ce fait, il permet de "visualiser" le niveau d'entrée même si le
fader de la voie est fermé
Les modulomètres fonctionnent en mode point (Dot) ou en mode Bargraph selon le mode d'enclenchement
[ECO] ou [ON].
Niveaux indiqués: JAUNE: s'allume dès que le signal atteint un niveau d'environ -20dB.
VERTE: s'allume dès que le signal atteint le niveau nominal 0dB.
ROUGE: s'allume 10dB au dessus du niveau nominal.
Limiteurs d’entrées: lorsque le niveau de seuil d’un limiteur de protection est atteint, les 2 Led ROUGE et
VERTE s’allument simultanément.
Surmodulations:
l'indication de surmodulation (overload) s'enclenche 4dB avant l'écrêtage
En mode Bargraph, seule la led rouge s'allume.
En mode point (Dot), les 3 Leds s’allument en même temps
REMARQUE: L'intensité des Led varie automatiquement en fonction de la lumière ambiante.
Un capteur de lumière est situé sous le modulomètre secondaire.
