Étalonnage de la console
6. Vérifier de nouveau les valeurs « Speed Cal ». Remettre à zéro l’affichage de la distance comme dans
l’étape 3. la nouvelle valeur de « Speed Cal » comme dans l’étape 1. Répéter les étapes 4 et 5.
MESURER AVEC PRÉCAUTION. Vérifier que le pneu soit convenablement gonflé avant de procéder à
la mesure. Mesurer le pneu dans un sol du type de ceux sur lesquels il sera procédé aux
opérations de pulvérisation. La circonférence du pneu différera selon qu'elle est mesurée
sur un sol mou ou sur un sol compact, tassé. Les meilleurs résultats seront obtenus en
pratiquant plusieurs mesures et en faisant la moyenne des résultats. Remesurer
périodiquement.
CALCUL DE « METER CAL » (DÉBITMÈTRE)
La valeur d’étalonnage du débitmètre figure sur l'étiquette fixée sur chaque débitmètre°; cette valeur doit être
utilisée pour les applications exprimées en gallons par acre. Pour convertir la valeur METER CAL en gallons
en d’autres unités de mesure (onces, livres ou litres), consulter la section « Abréviations et conversions » de
ce manuel. Noter la valeur d’étalonnage pour référence ultérieure lors des opérations de programmation de la
console.
CALCUL DE « VALVE CAL » (VANNE)

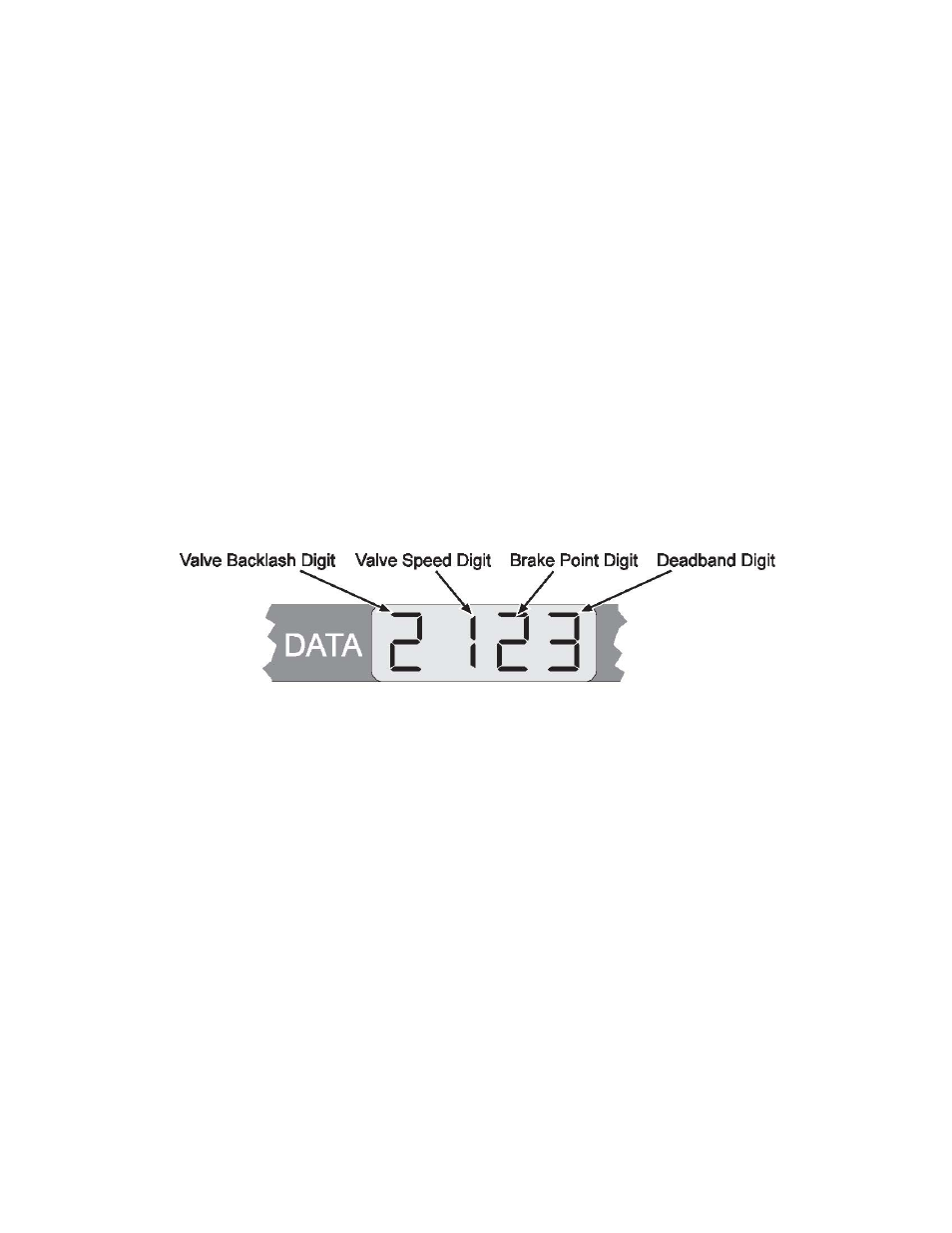

La valeur initiale d’étalonnage de la vanne de commande est 2123. Une fois que vous aurez acquis un peu
d’expérience du système, vous pourrez éventuellement affiner cette valeur. Référez vous aux définitions ci-
dessous.
Valve Backlash contrôle le délai d’envoi de la première impulsion de correction après détection d’un
changement dans le sens de la correction. De Incr vers Decr (d’augmentation à diminution) ou Decr vers Incr
Range (d’une fourchette de diminution à une fourchette d’augmentation) : 1 à 9, 1-Impulsion courte, 9-
Impulsion longue
Valve Speed Digit contrôle le temps de réponse du moteur de la vanne de commande.
Faire fonctionner la vanne de commande trop vite provoque une oscillation du système
Variation°: 1 à 9, 1-Lent, 9-Rapide
Brake Point Digit Percent définit le point où le moteur de la vanne de commande commence à freiner, afin de
ne pas dépasser le taux souhaité. Le digit représente le pourcentage d’écart par rapport au taux cible.
Variation°: 0 à 9, 0=5 %, 1=10°%, 9=90 %,
Le digit « Deadband Digit Allowable » définit une marge de tolérance acceptable entre le taux d’application
cible et le taux effectif, plage dans laquelle une correction de taux n'est pas opérée. Variation°: 1 à 9, 1 = 1 %,
9 = 9 %
CALCUL DE « RATE 1 CAL » ET « RATE 2 CAL » (DÉBIT 1 ET DÉBIT 2) (Voir la section Procédures de pulvérisation)
Déterminez le taux d’application auquel votre produit chimique devrait être pulvérisé. Consultez votre
distributeur pour vérifier que vos buses de pulvérisation sont capables d’appliquer ce taux.
En utilisant CAPACITY (capacité) = 0,35 GPM (1,67 l/mn) et une pression de 30 psi (20 bar) votre choix se
porterait sur la tête de buse XR8004 dans la section Tableaux des buses, car c’est celle qui fournit le volume
de sortie le plus proche de celui désiré.
VÉRIFICATION DES LIMITES DE DÉBIT
Le débit du pulvérisateur doit se situer dans une fourchette de 1 à 55 GPM (4 à 210 l/mn).
