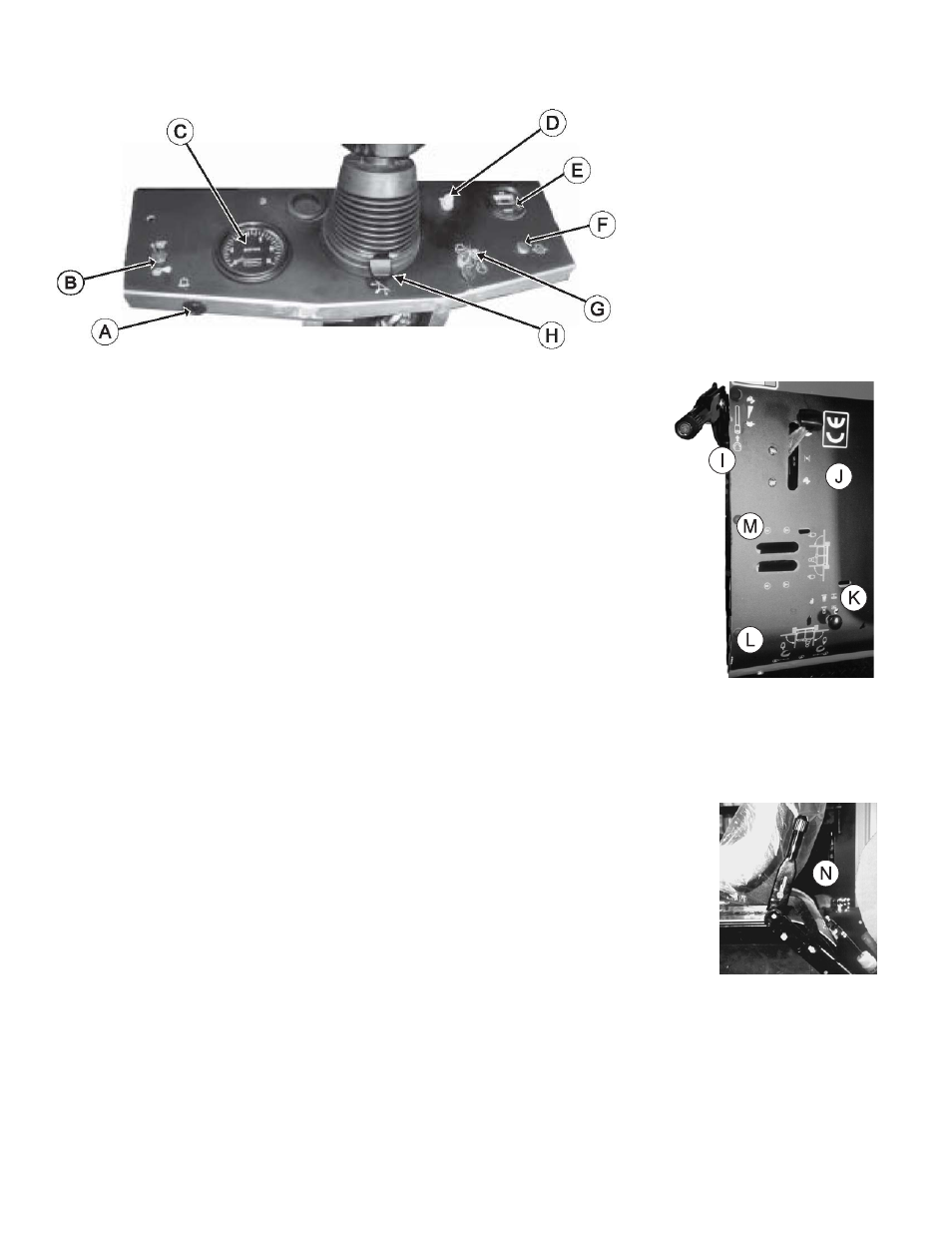

Tableau et in de Commande
A. Alarme sonore – L’alarme se déclenche lorsque la pompe tourne à
vide.
B. Interrupteur On/Off (marche/arrêt) de la pompe – Met en marche la
pompe ou l’arrête.
C. Tachymètre – Le tachymètre affiche la vitesse de déplacement du
véhicule en milles et en kilomètres/heure. (EN OPTION)
D. Coupe-circuit – Le coupe-circuit est constitué d’un disjoncteur
réenclenchable. Pour le réenclencher appuyer dessus.
E. Horomètre (Totalisateur horaire)/voltmètre- Le totalisateur affiche le
cumul d’heures de fonctionnement de la machine. Il ne tourne que
lorsque le contact est mis. Le voltmètre indique la tension de la
batterie. Au démarrage la tension de la batterie ne devrait pas être
inférieure à 9 volts. Lorsque le contact est mis et que le moteur est
arrêté, la tension devrait être de 12 volts. Lorsque le moteur tourne à
3600 tr/mn, la tension devrait être de 14 volts environ.
F. Voyant d’huile – Le voyant d’huile devrait s’allumer contact mis mais
moteur arrêté et s’éteindre dès que le moteur tourne. Le voyant d’huile s’allume lorsque la pression
d’huile devient insuffisante. Si le voyant d’huile venait à s’allumer, arrêter immédiatement le moteur et
essayer de déterminer la cause.
G. Clef de contact – La clef a trois positions°: Off - Run – Start (Arrêt – Marche – Démarrage).
H. Direction télescopique – Abaisser la manette, ajuster le volant à la position désirée puis relâcher la
manette.
I. Commande du régulateur de vitesse de pulvérisation– Embraye et débraye le
régulateur de vitesse. Pour embrayer actionner vers l’avant, pour débrayer
actionner à fond vers l’arrière. Lorsque le levier est engagé, il met un butoir à
l’accélérateur. Il faut appuyer sur la pédale d’accélérateur pour maintenir
cette vitesse. Pour ajuster la vitesse, tourner la molette en bout de levier,
dans le sens inverse des aiguilles d’une montre pour augmenter la vitesse,
dans le sens des aiguilles d’une montre pour réduire la vitesse. En
désengageant le levier la pédale sera libre sur toute sa course.
J. Accélérateur à main –L’accélérateur à main sert à réguler la vitesse du
moteur.
K. Starter – Le starter est utilisé lors de la mise en route du moteur. Tirer le starter pour fermer le clapet du
starter lors du démarrage du moteur à froid. Le repousser lorsque le moteur démarre. Un moteur chaud
ne nécessite pas de starter pour démarrer.
L. Commandes de rampe (kit de levage électrique)
M. Manettes de rampe (kit de levage hydraulique)
N. Frein de stationnement – Il s’agit seulement d’un frein de stationnement. Tirer vers l’arrière pour
désengager, pousser vers l’avant pour engager. Peut être ajusté en tournant la molette dans le sens des
aiguilles d’une montre pour resserrer et dans le sens inverse pour relâcher.
