Mise en Service
Le Spray Star 1000 est livré par SMITHCO configuré et prêt à fonctionner. Cependant, selon les modalités du
transport utilisé, les pneus, roues et volant peuvent requérir montage. Le système de pulvérisation est
habituellement expédié attaché au 1000 Prime Mover. Si un système de pulvérisation doit être monté sur un
Prime Mover par un concessionnaire ou propriétaire, assembler et attacher les composants en conformité
avec les schémas des pièces inclus dans ce manuel.
Le cerclage est sous tension.
1. Retirer le dessus et les côtés de la caisse de transport, puis
enlever le cerclage du Spray Star.
- 9 -
2. Sortir le siège, le volant et tous autres accessoires de la caisse.
3. Lever l’avant à l’aide d’un cric hydraulique, en veillant à ne pas
placer le cric à un endroit où les éléments du système de
direction pourraient être endommagés, mettre en place les r
et serrer les boulons à 64-74 ft/lb (87-100 Nm). Lever ensuite
l’essieu arrière à l’aide d’un cric hydraulique et mettre en place
les roues et pneus arrière, serrer les boulons à 64-74 ft/lb (87-
100 Nm) avec une clé dynamométrique. Procéder à un
resserrage au bout des 10 premières heures d'utilisation et
toutes les 200 heures ultérieurement.
oues
4. Engager le frein de stationnement.
5. Vérifier la pression des pneus. Les pneus avant et arrière
doivent être gonflés à 20 psi (1,4 bar).

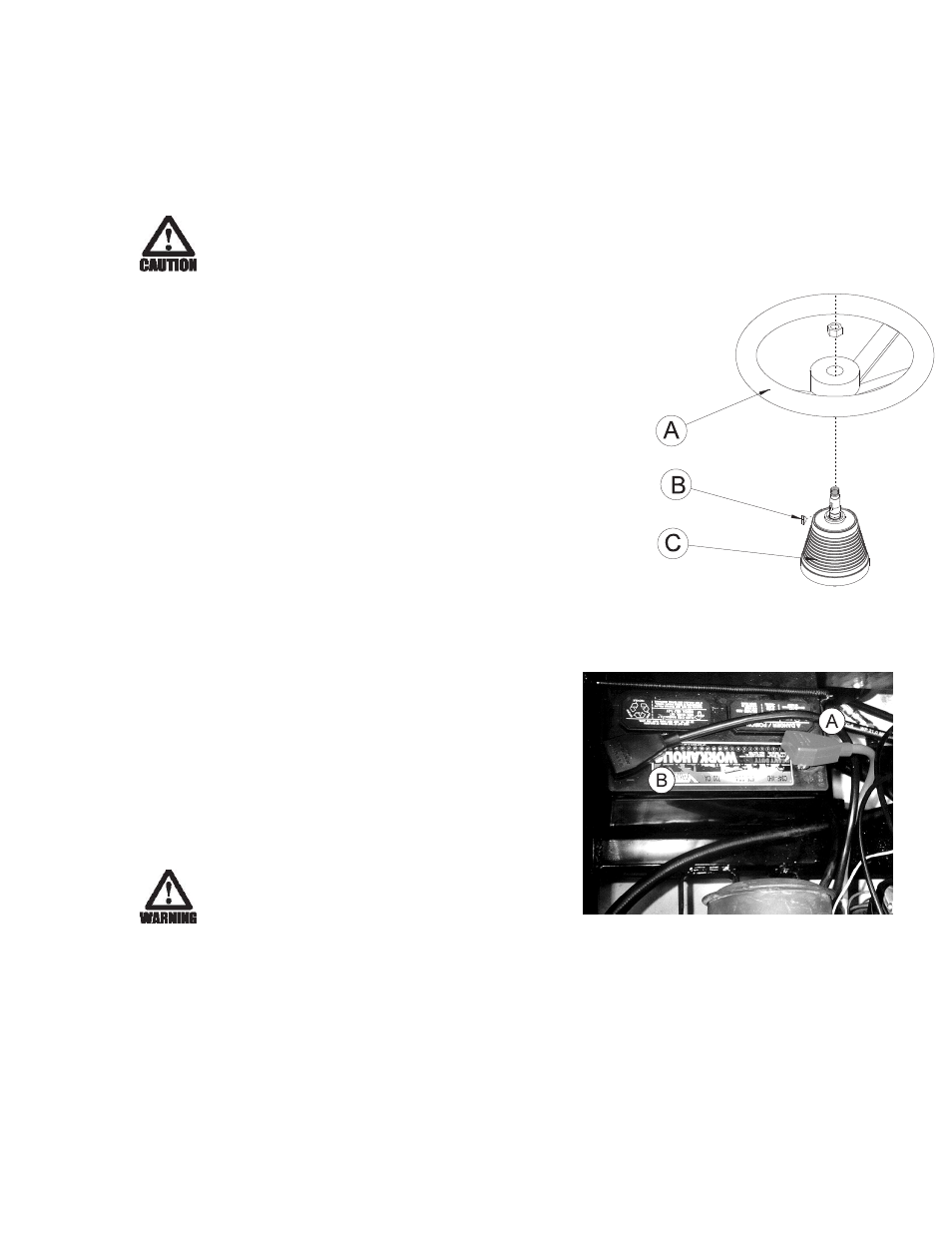

6. Enlever la bande adhésive solidarisant (Réf B) la clavette-disque
avec la colonne. Mettre en place le volant de direction (Réf A)
sur la colonne du mécanisme de direction (Réf C). Serrer l’écrou
à 30-40 ft/lb (41-54 Nm). Ne pas trop serrer.
7. Installer le siège, la tige traversant le capot moteur, et mettre les rondelles plates, rondelles de
blocage et écrous. Utiliser les trous les plus en avant pour réduire la distance entre les pédales et le
siège. Utiliser les trous les plus en arrière pour
augmenter la distance entre les pédales et le siège.
8. Batterie NON incluse. Installer une batterie de type
automobile 24F-12 volts fournissant un minimum de
575 amps au démarrage à froid (dimensions
maximales°: 10.25 po (26 cm) de long x 6,88 po (17
cm) de large x 10 po (25 cm) de haut) dans le
compartiment de la batterie situé sur le côté gauche
du moteur. Placer la batterie dans le compartiment
dédié en positionnant les bornes à l’arrière. Ceci
constitue un système de mise à la masse négatif.
Connecter un câble de batterie à la mauvaise
borne expose à des risques de blessure et/ou
peut endommager l'installation électrique.
Veiller à ce que la batterie ou les câbles ne se retrouvent pas dans le chemin ou au contact de pièces
mobiles. Connecter le câble positif rouge (A) à la batterie en premier. Pour déconnecter la batterie,
enlever le câble négatif (-) noir (B) en premier.
9. Vérifier le niveau du liquide hydraulique dans le réservoir situé sur le côté gauche. Enlever le
capuchon et au besoin faire l'appoint avec de l'huile moteur type SAE API Service SJ de viscosité
10W-40 ou supérieure. Le niveau du liquide à froid doit être à environ 2-2,5 po (5-6,4 cm) du haut du
réservoir. ÉVITER DE TROP REMPLIR.
10. Remplir le réservoir de carburant situé sur le côté droit, en utilisant de l’essence sans plomb à indice
d’octane minimum de 87.
