Fonctions de la Console
Cette console nécessite la sélection d’une surface US (acres), SI (hectares) ou TU (1°000 pieds carrés) et SP1
(capteur de vitesse de roue, etc.).

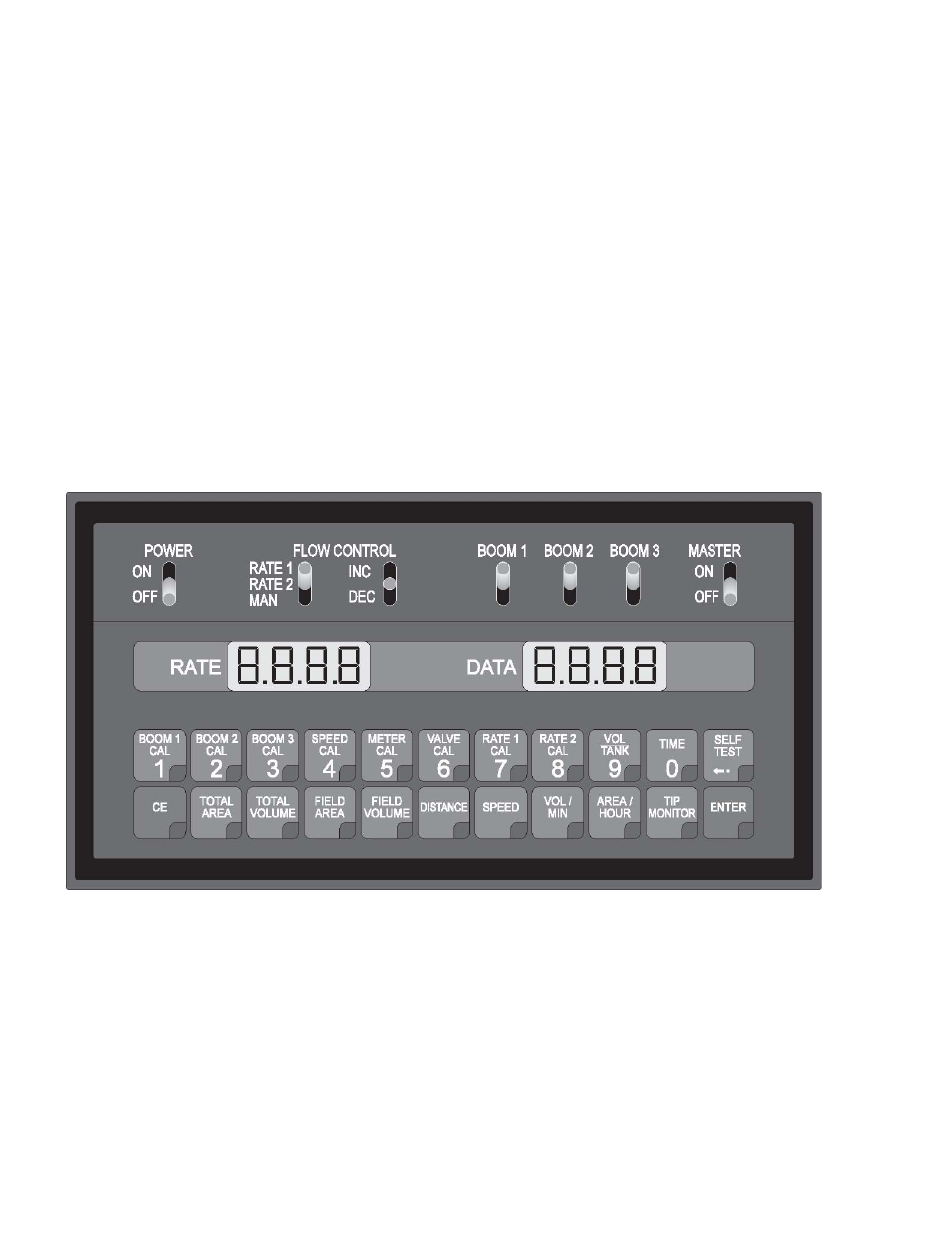

A. POWER – Met la console sous tension (ON) ou hors tension (OFF). Couper l’alimentation n’a pas d’effet sur
les données mémorisées dans l’ordinateur.
B. Sélectionner le mode manuel ou complètement automatique. Deux taux peuvent être gérés en mode contrôle
automatique.
C. Le contrôle manuel peut être forcé pour une application sur un endroit précis.
D. Les rampes peuvent être commandées individuellement ou toutes ensemble grâce au commutateur général
MASTER ON/OFF.
E. Affiche le taux opérationnel d’application et l'alarme clignotante de Défaillance d’une tête de buse (Tip Fault).
F. Affiche la fonction et les données d’étalonnage.
G. CE - À utiliser comme la touche CE (« Clear Entry ») d’une calculatrice. Cette touche est aussi utilisée pour la
sélection d’une unité de surface US (acres), SI (hectares) ou TU (1°000 pieds carrés).
H. ENTER – Exclusivement utilisée pour entrer des données dans la console.
Touches d’étalonnage : (rangée du haut) utilisées pour entrer
Touches de fonction°: (rangée du bas) utilisées pour afficher des données.des données dans la console pour étalonner
le système.
BOOM 1 CAL Longueur de rampe 1 TOTAL AREA Surface totale traitée
BOOM 2 CAL Longueur de rampe 2 FIELD AREA Surface de zone traitée
BOOM 3 CAL Longueur de rampe 3 FIELD VOLUME Volume appliqué à la zone
SPEED CAL Mesurée sur l’arbre de transmission (612)DISTANCE Distance parcourue
METER CAL Valeur d’étalonnage du débitmètre SPEED Vitesse du véhicule
VALVE CAL Temps de réponse de la vanne de commande
VOLUME/TANK Volume restant dans la cuve réservoir du porteur
RATE 1 CAL Taux d’application cible
TIME Horloge sur 24 heures (temps militaire)
RATE 2 CAL Taux d’application cible TIP MONITOR Utilisé pour signaler les défaillances de la tête de buse
