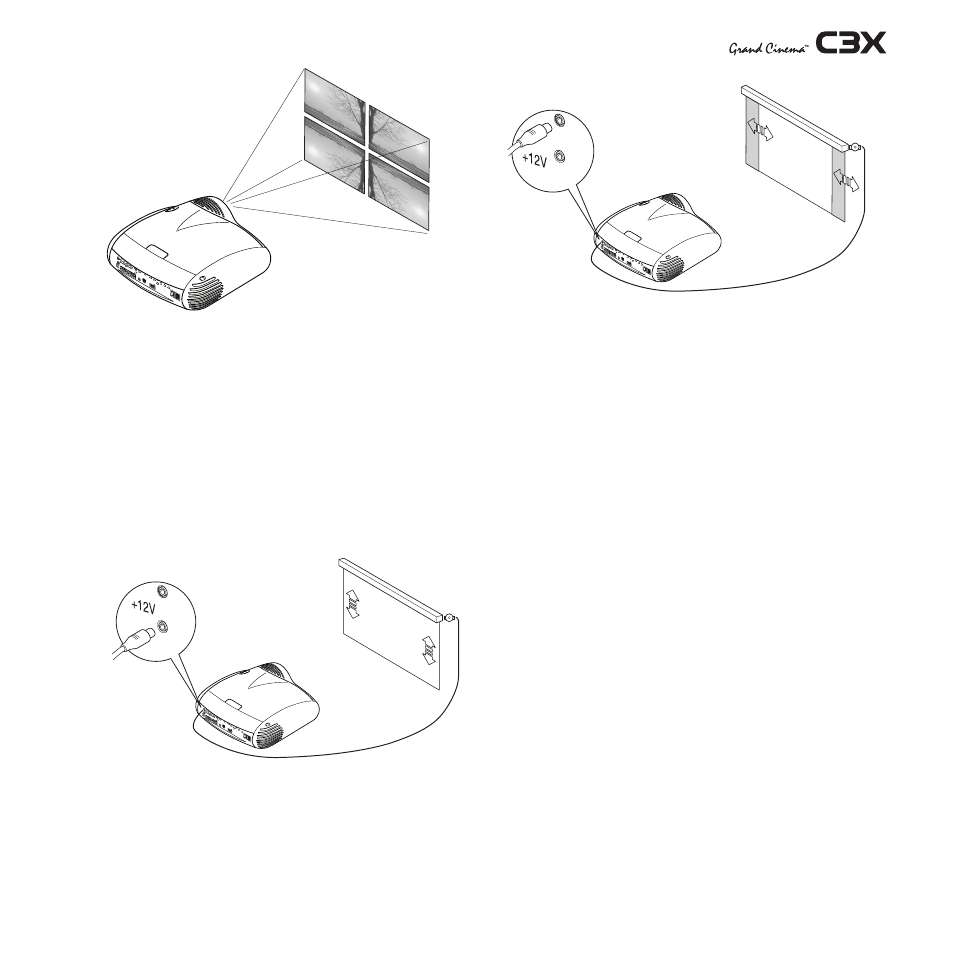

Il est possible d’utiliser un écran motorisé escamotable en in-
stallant la commande de mise en marche sur la sortie +1V
placée à l’arrière du projecteur (Fig. 10).
Cette sortie s’active (tension 1 Vdc) quand le projecteur
est allumé et est exclue (aucune tension en sortie) quand le
projecteur est en standby.
Le projecteur est équipé d’écrans motorisés noirs amovibles
servant à délimiter la surface utile de l’écran de projection
quand vous changez l’aspect de l’image projetée (Fig. 11).
La commande d’actionnement se trouve à la sortie en haut
à l’arrière du projecteur.
+12 V
USB 1 .1 R/Cr CONTR OL (RS 232) GRAPHICS R GB
C/Y B/Cb HV S-VIDEO
AUDIO O UT
HDMI 1
REM OTE
3
2 S-VIDEO
MEN U
ESC INPU T
1
5
4
0 I
Fig. 10
Pour des installations à l’arrière, il est nécessaire d’utiliser un
écran translucide.
Pour des installations frontales, il est préférable d’utiliser un
écran avec des bords noirs non réfléchissants qui encadrent
parfaitement l’image projetée.
Fig. 11
Utilisez, de préférence, des écrans à “gain unitaire”; des écrans
directifs à gain élevé ne peuvent être efficacement utilisés
que pour de petits groupes de spectateurs assis au niveau du
centre de l’écran.
Evitez que les lumières ambiantes éclairent directement l’écran
durant la projection: ceci réduirait le contraste de l’image.
Evitez qu’il y ait des meubles ou autres objets avec des surfa-
ces réfléchissantes ou bien des parois claires à proximité de
l’écran de projection.
