Sim2 C3X Manuel d'utilisation
Page 20
0
Normalement il n’est pas nécessaire d’intervenir sur ces valeurs
car le système examine le signal d’entrée et programme au-
tomatiquement les valeurs les plus idoines. Toutefois, si l’image
est parasitée (perte de résolution entre des bandes verticales
équidistantes ou instabilité et absence de netteté sur les lignes
verticales minces), il peut être utile de demander au système
de répéter l’analyse du signal d’entrée et la sélection des
meilleurs paramètres, en rappelant la procédure de réglage
automatique par la touche A de la télécommande ou AUTO
du clavier.
Si la procédure automatique ne devait pas être efficace, il
vous faudrait définir manuellement les valeurs de fréquence
et de phase et vous approcher de l’écran jusqu’à pouvoir voir
les effets des réglages.
RETARD Y/C
Dans le cas de signaux vidéos et SVidéo il peut être nécessaire
d’aligner en sens horizontal les couleurs entre les contours des
sujets qui composent l’image. Pour un standard vidéo (par ex.
PAL ou NTSC) la valeur est mémorisée et ne nécessite en général
par de retouches, à moins d’un changement de source ou de
câble de connexion.
SETuP
Ce menu contient les réglages moins fréquents qui peuvent
être utiles en phase d’installation (par exemple le choix de la
langue de l’On Screen Display ou la visualisation de mires de
Test).

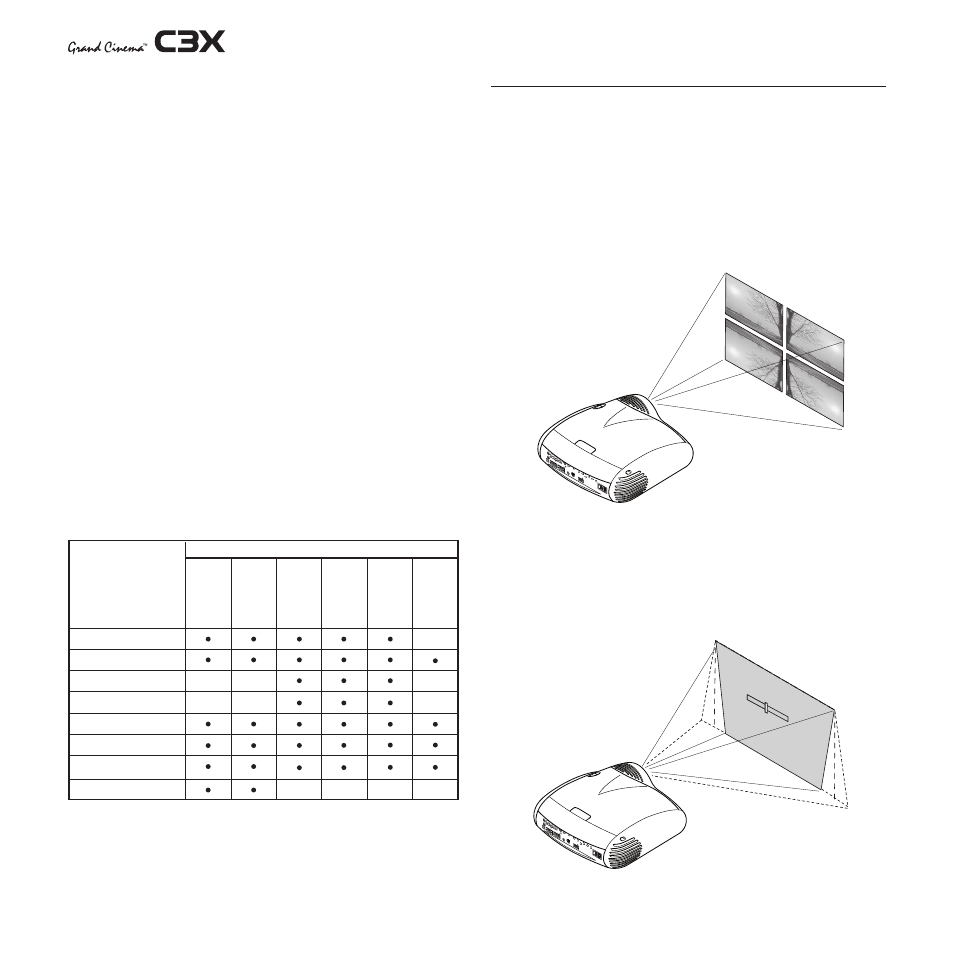

ORIENTATION
Vous pourrez retourner l’image projetée dessus/dessous ou en
réaliser une inversion spéculaire , de manière à l’adapter aux
configurations d’installation: Sol, Plafond, SolRétro, PlafondRétro
(Fig. 5).
+12V
USB 1
.1
R/Cr
CONTR
OL (RS2
32)
GRAPHIC
S RGB
C/Y
B/Cb
HV
S-VIDEO
AUDI
O O
UT
HDMI 1
REM
OTE
3
2
S-VIDEO
MENU
ESC
INPUT
1
5
4
0
I
TRAPèZE hORIZONTAL ET VERTICAL
Pour obtenir une qualité optimale pour l’image projetée, il est
conseillé d’installer le projecteur sur un plan d’appui perpen-
diculaire à l’écran de projection. Si l’image projetée est in-
clinée à droite ou à gauche, utiliser les pieds à vis fixés sous le
projecteur afin d’aligner le bas de l’image projetée sur le bas
de l’écran de projection (Fig. 6).
+12
V
USB 1
.1
R/Cr
CONTR
OL (RS2
32)
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VIDEO
AUDIO O
UT
HDMI 1
REM
OTE
3
2
S-VIDEO
MEN
U
ESC
INPU
T
1
5
4
0
I
TRAPÈZE
20%
Position
Aspect
Vidéo S-V
idéo
RGBS
YCrCb
RGB Graphique
RGBS 15kHz
YCrCb 15kHz
Réglages
Entrées
Fréquence
-
-
Phase
Correction Gamma
Température de couleur
Overscan
-
-
-
-
-
Retard Y/C
-
-
-
-
HDMI
™
Table 6
Fig.6
Fig.5
