Sim2 C3X - Manuel (Page 14)

14

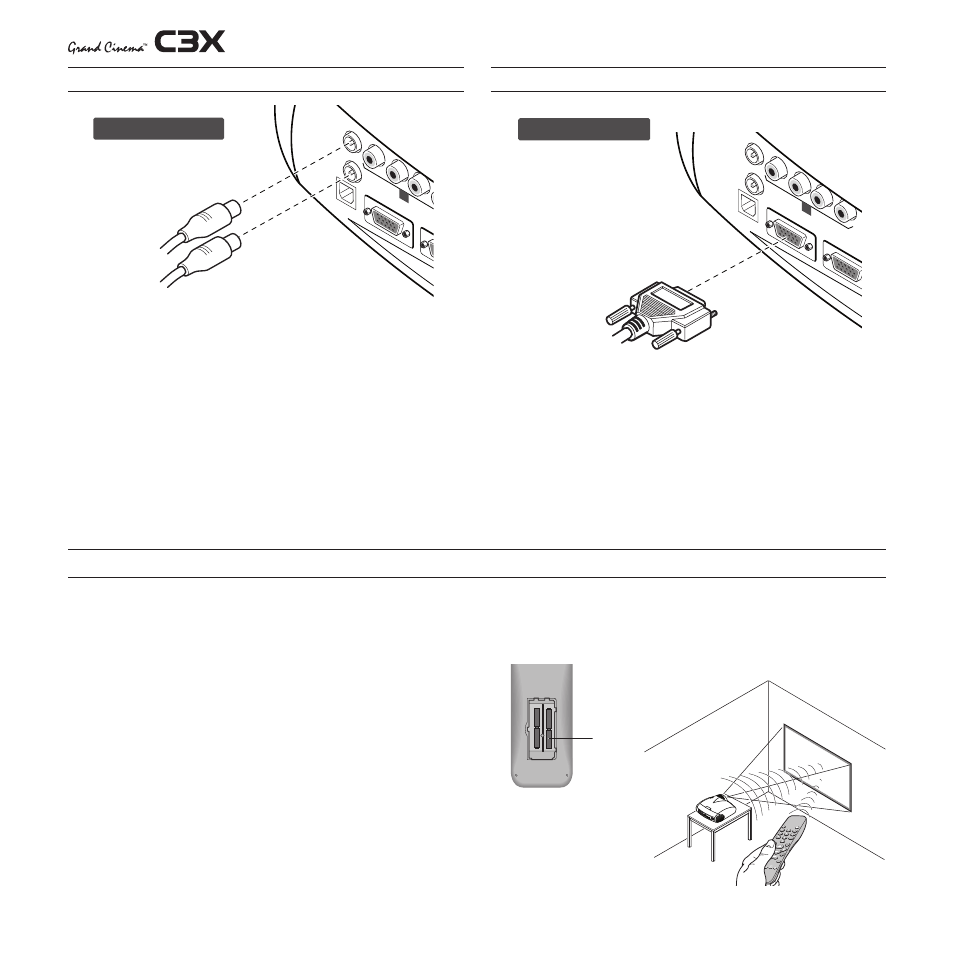

CONNECTEuR INTERFACE RS232
Il est possible de commander le projecteur par ordinateur:
il suffit de relier à ce connecteur un câble provenant d’un
port série RS3 d’un ordinateur sur lequel on aura chargé le
logiciel de gestion du projecteur (Fig. 18).
Evitez d’interposer des objets entre la télécommande et le ré-
cepteur du projecteur car, le cas échéant, la télécommande
ne marcherait pas.
7 64#
  3$S
$0/5 30-
3 4
(3"1 )*$4
3 (# $: #$C )7 47*%& 0 "6%*0
065 )%. *
 3&.0 5&   47*%& 0 .&/6 &4$ */16 5
  )%. *


0 I
1
2
SORTIES POuR LA MISE EN MARChE DES ÉCRANS MOTORISÉS
+12V
USB 1.1 R/Cr
RS232
GRAPHICS R
GB
C/Y
B/Cb
HV
3
12Volt
Le projecteur est équipé de deux sorties (tension 1 Vdc) pour
commander les écrans de projection motorisés et pour com-
mander les rideaux motorisés servant à délimiter la surface
utile de l’écran de projection quand vous changez l’aspect
de l’image projetée (Fig. 17).
La sortie +1V est active quand le projecteur est allumé (voyant
vert allumé) et est exclue quand le projecteur est en standby
(voyant rouge allumé).
L’état de la sortie peut être choisi à la ligne Contrôle de l’écran
du menu Aspect. Avec cette sortie, il est donc possible de
commander les rideaux latéraux motorisés qui délimitent, à
droite et à gauche, un écran de projection en 16/9 de façon
à avoir la surface de projection adaptée au format 4:3..
Fig. 17
Fig. 18
+ -
+ -
+ -
+ -
8 TÉLÉCOMMANDE
La télécommande fonctionne avec quatre piles de 1.5 V
format AAA.
Insérez les piles en respectant les polarités comme indiqué à
l’intérieur du logement des piles de la télécommande (Fig.3).
Remplacez les piles quand la télécommande ne parvient plus
à envoyer les commandes au projecteur.
Si vous n’utilisez pas la télécommande pendant une longue
période, enlevez les piles pour éviter que les substances chi-
miques qu’elles contiennent ne corrodent pas les circuits de
la télécommande.
La télécommande envoie les commandes au projecteur par
l’intermédiaire de rayons infrarouges.
Grâce au récepteur placé devant le projecteur, il est possible
d’envoyer les commandes à l’appareil en pointant la télécom-
mande sur l’écran de projection ; les rayons infrarouges seront
réfléchis par l’écran de projection vers le projecteur (Fig. 19).
4 piles de 1,5 V
Type AAA
Fig. 3
+12V
USB 1.1 R/Cr
RS232
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VIDEO
AUDIO OUT
REMO
TE
3
2
S-VIDEO
1
4
CONTROL RS 232
Fig. 19
