Sim2 C3X - Manuel (Page 18)

18
Les formats disponibles sont les suivants :
NORMAL: isualise l’image en occupant toute la dimension
verticale de l’écran et en maintenant le rapport de format
du signal d’entrée. Quand le signal d’entrée a un rapport de
format 4 :3, des barres verticales noires apparaissent à droite
et à gauche de l’image.
ANAMORPHIQUE: permet de visualiser correctement une image
16:9..
LETTERBOX : permet de visualiser une image 4:3 letterbox (avec
le signal provenant de la source bandes noires dans la partie
inférieure et supérieure de l’image) en remplissant l’écran 16:9
et en maintenant l’aspect correct.
PANORAMIQUE: :Elargit l’image 4 :3 en coupant légèrement la
partie supérieure et inférieure. Idéal pour visualiser une image
4 :3 sur l’écran 16 :9 de l’afficheur.
PIXEL TO PIXEL: : effectue l’analyse pixel par pixel d’une image
quelconque sans altérer l’adaptation à l’écran. L’image est
centrée sur l’écran. Dans le cas où sa résolution horizontale
et/ou verticale serait inférieure à celle de l’écran, des bandes
noires verticales et/ou horizontales en contournent les bords.
UTILISATEUR 1, , 3:: peut être utilisé si aucun des aspects prédé-
finis n’est satisfaisant. En utilisant les aspects personnels, il est
possible de modifier en permanence dans le sens horizontal
ou vertical la dimension de l’image.
La commande CONTRôLE DE L’ÉCRAN, disponible pour chaque
aspect, permet d’activer/d’exclure la sortie “ “ pour la marche
des rideaux motorisés que vous pourrez utiliser à droite et à
gauche des écrans de projection d’aspect 16/9 ou bien en
haut et en bas des écrans de projection aspect 4:3..
TEMPÉRATuRE COuLEuR
Règle l’équilibre des couleurs de l’image.
Le réglage de la température couleur se fait en positionnant

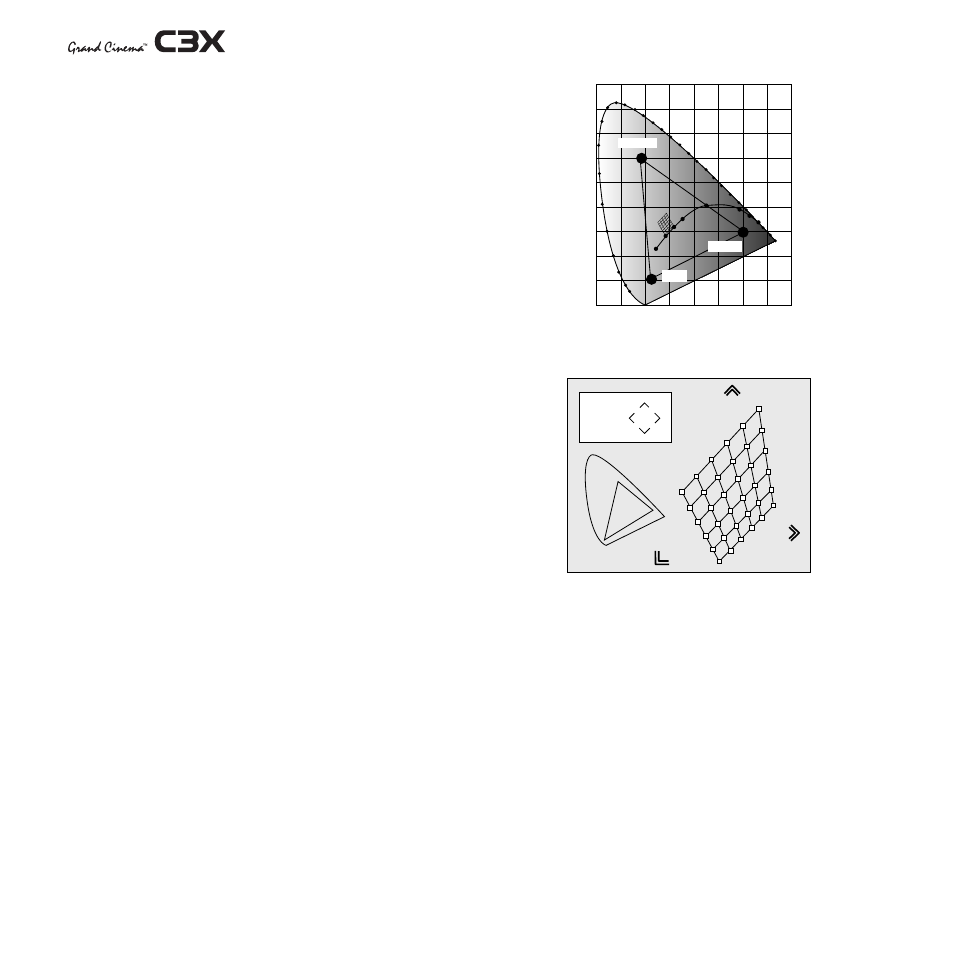

le point de blanc dans le diagramme de chromaticité CIE. Le
système permet de positionner le point de blanc dans la grille
avec 36 points positionnée dans la zone des couleurs neutres
(Fig.3). En se déplaçant le long des lignes horizontales la tem-
pérature couleur correspondante varie, avec des températures
basses dans la partie droite (dans laquelle la composante
rouge augmente) et les températures hautes dans la partie
gauche du graphique (dans laquelle la composante bleue
augmente).

Les points de correspondance de la ligne horizontale plus
basse (Fig 4) représentent les couleurs prises sur la courbe
du corps noir.
Le long des lignes verticales la température couleur est con-
stante mais se décale plus ou moins de la ligne du corps noir.
Ceci implique qu’en sélectionnant les points dans la partie
la plus haute du graphique on aura une augmentation de la
composante verte. Au contraire, en sélectionnant les éléments
dans la partie la plus basse du graphique on obtient une aug-
mentation de la composante pourpre.
CORRECTION GAMMA
Conditionne la réponse du système à l’échelle des gris, en
donnant plus ou moins d’intensité aux tonalités de luminosité
(noirs, gris foncés, moyens, gris clairs, blancs) dont se compose
l’image projetée.




)NFINITY
















8

9
Fig. 3
Vert
Bleu
Rouge
Fig. 4
