• Lire et conserver cette notice.
Cette notice contient des informations importantes pour
l’installation et l’utilisation de l’appareil. Lire attentivement
les consignes de sécurité et les instructions d’utilisation
avant d’utiliser l’appareil. Conserver cette notice pour toute
référence future.
• Éviter tout contact avec les parties internes de unité.
À l’intérieur de unité se trouvent des parties électriques
alimentées par de fortes tensions et qui fonctionnent à des
températures élevées. Ne pas ouvrir le unité et contacter
le personnel agréé pour toute opération de réparation
ou d’entretien. L’ouverture de unité rend la garantie ca-
duque.
• Dispositif de déconnexion du secteur.
Le dispositif de déconnexion des unités du secteur est la
fiche du câble d’alimentation. Pendant l’installation, faire
attention à ce que les fiches des câbles d’alimentation
et les prises de l’installation électrique soient facilement
accessibles. Pour déconnecter les unités des prises élec-
triques, tirer les fiches et pas les câbles.

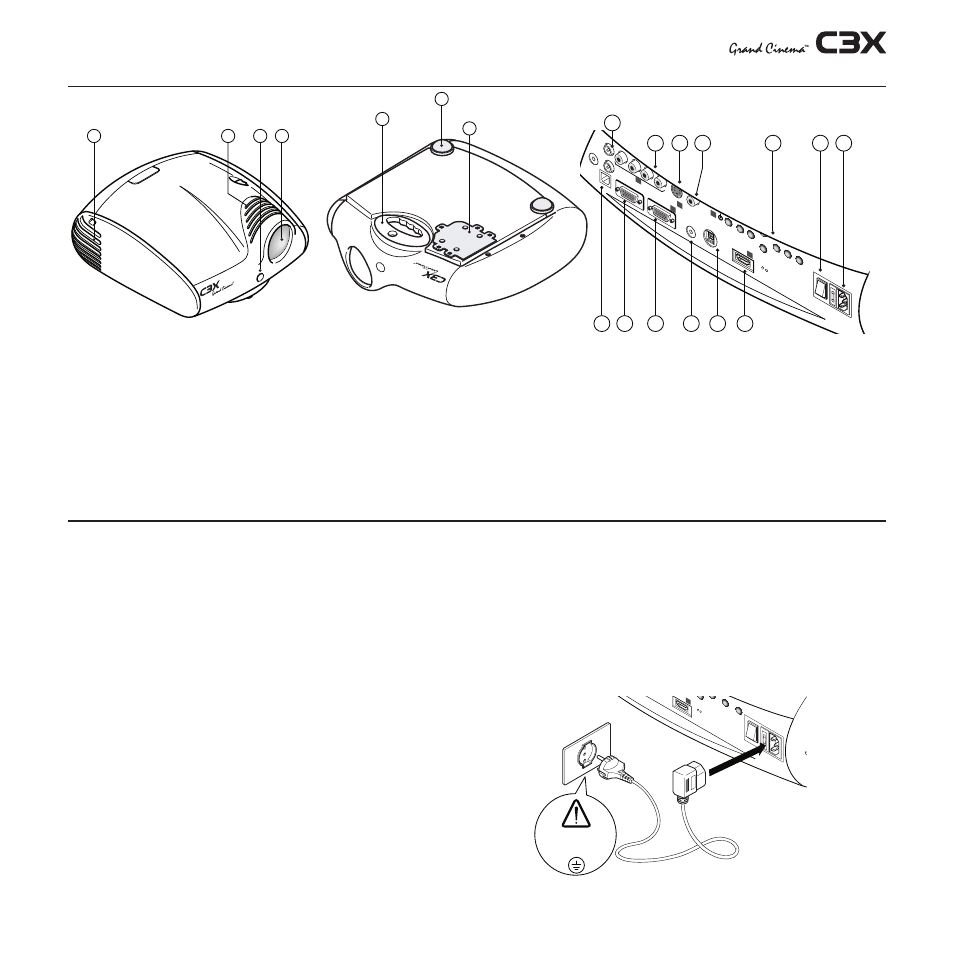

1 Objectif de projection.
 Fentes esthétiques.
3 Récepteur avant de la télécommande à rayons infrarouges.
4 Fentes d’arrivée de l’air de refroidissement.
5 Pieds d’appui réglables en hauteur.
6 Poignée de transport.
7 Logement d’accès pour le changement de lampe.
8 Prise de secteur avec fusible de protection.
9 Interrupteur de secteur.
10 Clavier de commande. 11 Entrée vidéocomposite.
1 Entrée svidéo.
13 Entrée RGB / composants YCrCb
14 Entrée HDMI.
15 Sortie audio.
16 Entrée télécommande.
17 Entrée VGA
18 Interface série RS3.
19 Interface USB 1.1.
0 Sorties pour l’actionnement des écrans motorisés.
