Connexions – Sim2 Lumis 3DS Manuel d'utilisation
Page 12

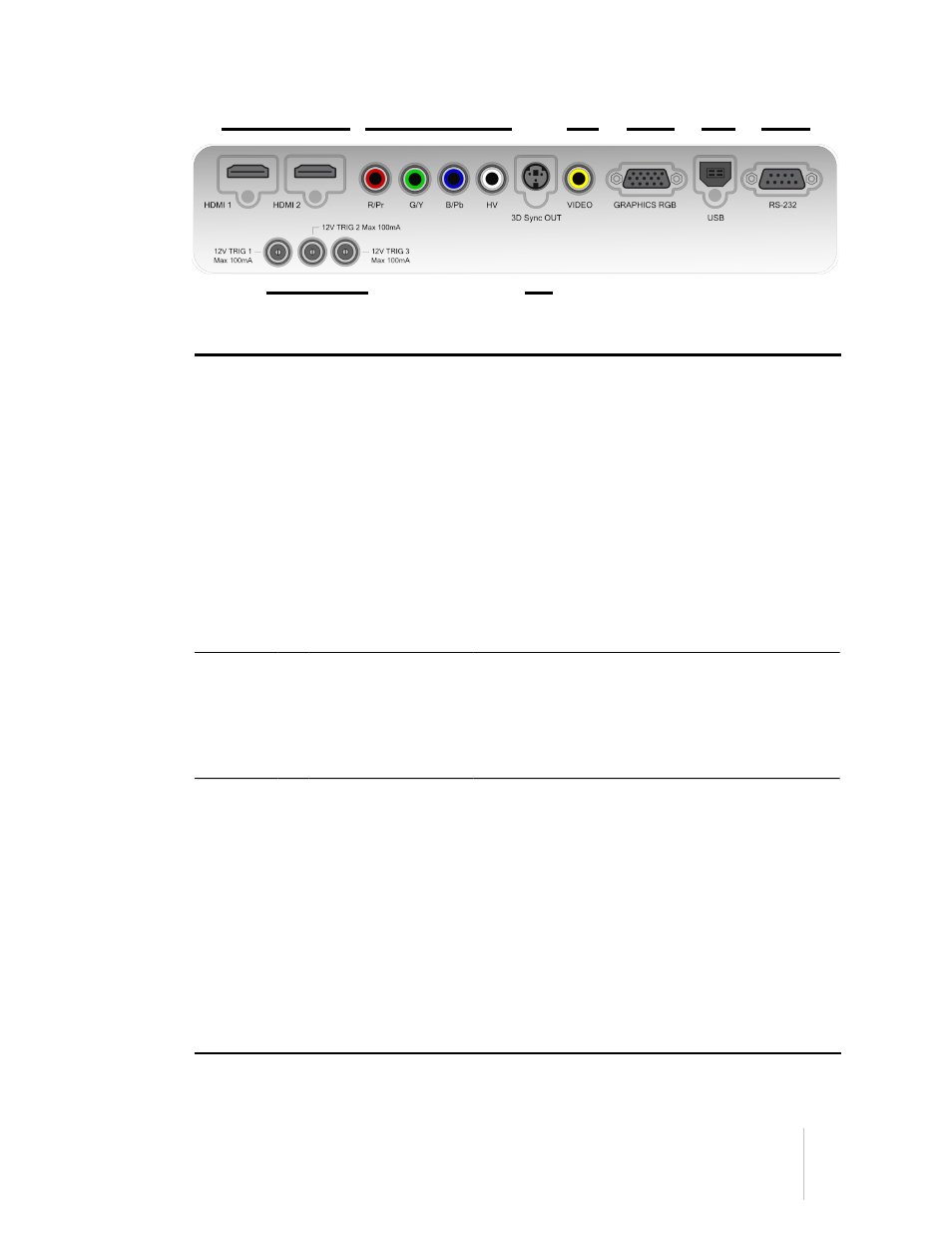

Connexions
❶
❷
❸
❹
❺
❻
❼
❽
Entrées
❶ HDMI1
HDMI2
Accepte les deux entrées vidéo numériques HDMI
et DVI.
❷ Composants/RGB-
HV
Quatre connecteurs RCA Ils acceptent les
composant standards et haute définition (YPrPb)
ainsi que les signaux RGB-HV. Aussi utilisé
comme entrée RGB pour les signaux SCART RGBS
❸ Vidéo
Un connecteur RCA. Accepte les signaux vidéo
composites. Aussi utilisé comme entrée
composite synchro pour les signaux SCART RGBS.
❹ Graphiques RGB
Un connecteur fiche femelle type D-Sub 15.
Accepte un composant ou des signaux haute
définition RGB
Contrôle
Service
❺ USB
USB 1,1 (type B) port for sport USB 1.1 (type B)
pour commandes série et mise à jour du
micrologiciel.
❻ RS-232
RS232 (fiche femelle D-Sub 9-) port pour
commandes série mise à jour du micrologiciel.
Sorties
❼ TRIG 1
Sortie 12 V 100 mA max, pour contrôle écran
motorisé. Se déclenche lorsque le projecteur est
allumé.
TRIG 2
Sortie 12 V 100 mA max, pour écran motorisé
masquant le système de contrôle. Voir “
” en
page
TRIG 3
Sortie 12 V 100 mA max, pour contrôle de position
de la lentille anamorphique motorisée. Voir
” en page
❽ 3D Sync OUT
Connecteur VESA DIN-3 pour câble émetteur IR
3D.
