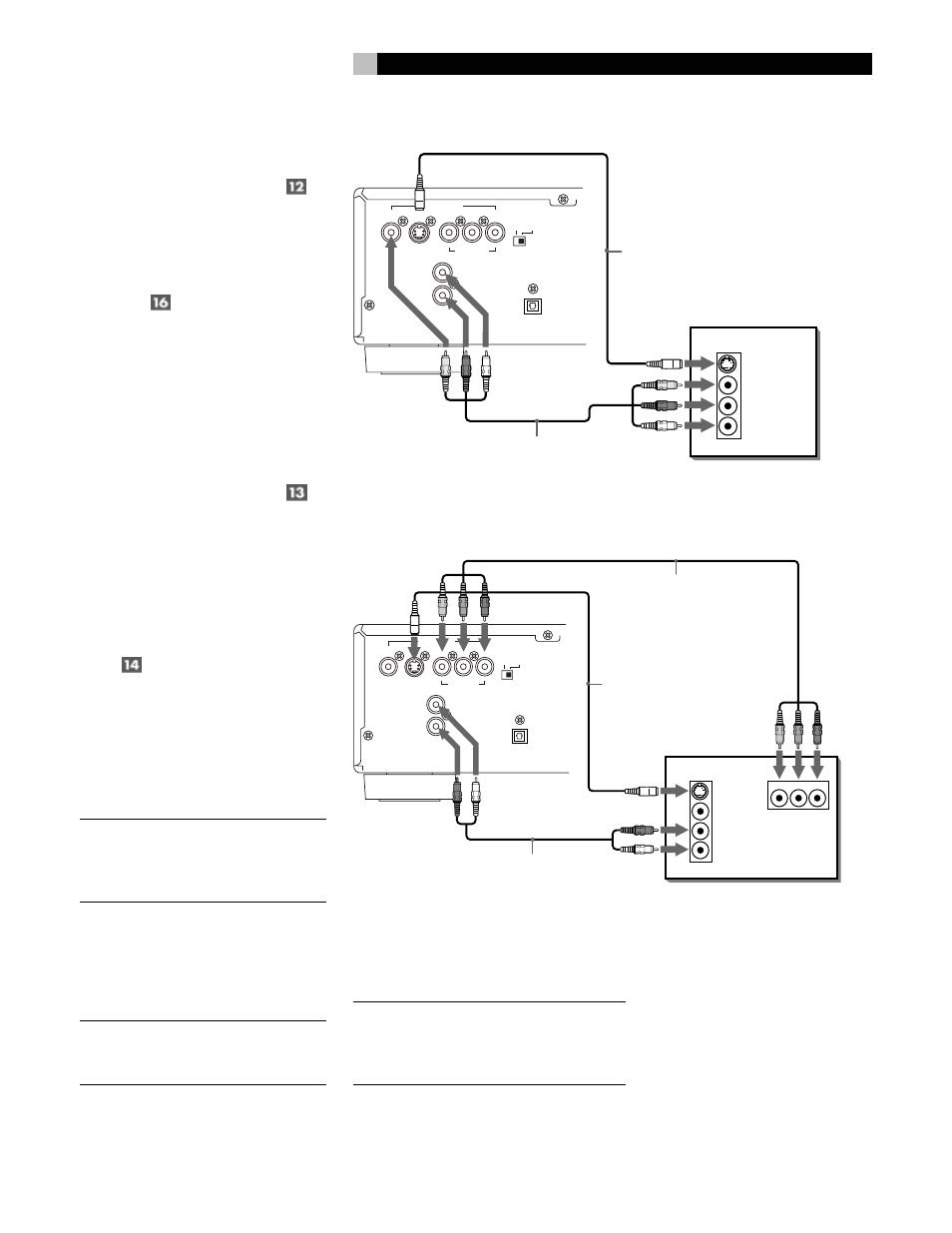

Branchement sur le téléviseur
au standard Composantes
Ce jeu de prises repérées COMPONENT
VIDEO
à l’arrière du RDV-985 est prévu
pour être relié aux prises d’entrée
correspondantes d’un téléviseur ou
vidéoprojecteur (prises appelées aussi YUV).
Ces appareils ne sont pas encore répandus
en Europe ; seuls des vidéoprojecteurs haut
de gamme ou des téléviseurs très récents en
sont équipés.
ATTENTION: le format Composantes YUV
n’est pas le même que le format RVB
(rouge-vert-bleu) transmis par les prises
Péritélévision.
Si votre téléviseur possède aussi une entrée
S-Video (prise mini-DIN) ; vous devez la relier
au RDV-985 en même temps que les câbles
COMPONENT. Cela permettra d’obtenir une
meilleure qualité d’image.
NOTE: Si vous ne branchez pas aussi ce
câble S-Video, certaines fonctions de votre
téléviseur peuvent ne plus être accessibles.
Vous pouvez aussi améliorer la qualité sonore en
branchant les sorties AUDIO OUT sur une entrée
Ligne d’une chaîne haute fidélité indépendante.
(Voir plus bas).
NOTE: Sur certains appareils, les prises YUV
sont de type BNC et non Cinch-RCA. Consultez
votre revendeur pour acquérir les adaptateurs
ou le câble nécessaire.
Branchement sur le
téléviseur au standard
Composite
Reliez la sortie COMPOSITE VIDEO sur
l’entrée vidéo (image) de votre téléviseur. Si
celui-ci ne possède qu’une prise Péritélévision,
utilisez un câble adaptateur (non fourni) qui
acheminera également le son audio stéréo
analogique via les prises de sorties ANALOG
AUDIO OUT
du RDV-985. Consultez votre
revendeur agréé Rotel pour la fourniture du
câble adapté.
Vous pouvez aussi améliorer la qualité sonore
en branchant les sorties AUDIO OUT sur une
entrée Ligne d’une chaîne haute fidélité
indépendante. (Voir plus bas).
Si votre téléviseur est équipé d’une prise
d’entrée S-Video, utilisez de préférence celle-
ci branchée sur l’entrée S-VIDEO
du
RDV-985. La qualité d’image sera nettement
meilleure.
