11.3 Remplacement de la platine
de commande
Quelques contrôles doivent être réalisés et cer-
tains paramètres doivent être ajustés lors du rem-
placement de la platine de commande.
La programmation des paramètres A1, A2 et A3
est obligatoire car les platines de commande de
remplacement sont livrées neutres.
Chaque automate de chauffage à brûleur à gaz
dispose d'une description technique, accompa-
gnée des valeurs standard programmées en usine.
Garder cette liste, ainsi que toute modification
apportée par le client, à jour de manière à ce que
la platine de commande de remplacement puisse
être reprogrammée comme il convient.
Vérification de la configuration matérielle de la
platine de commande
Contrôle du fonctionnement avec régulation de la
température ATR-6 :
Le pont NTC/ VAN doit se trouver sur NTC et le
commutateur CR en position MARCHE, comme
indiqué dans la figure ci-dessous (vers l'intérieur
de la platine).
Cette configuration est nécessaire pour garantir le
bon fonctionnement de la sonde NTC.
1
2

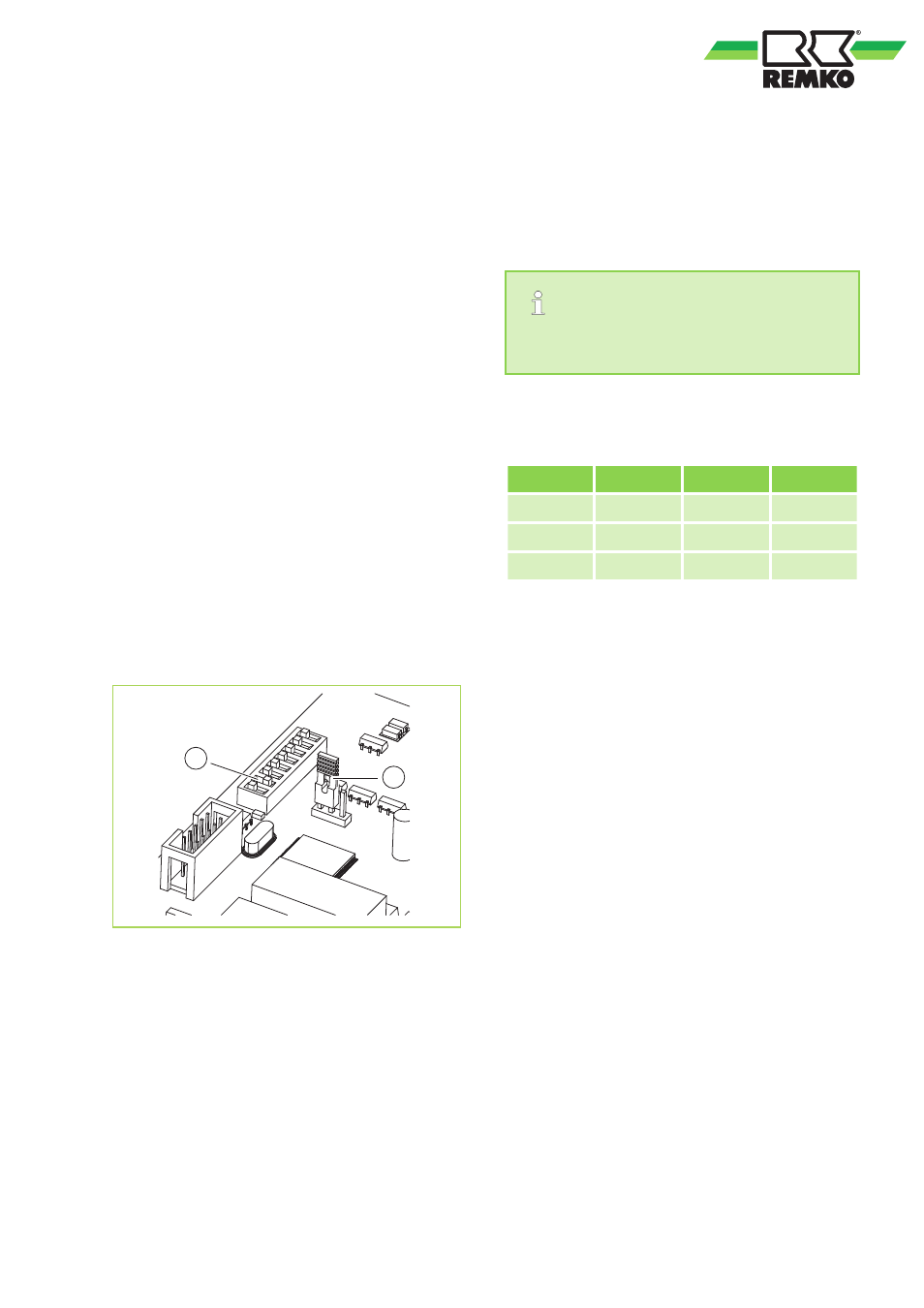

Fig. 36: Configuration matérielle sur la platine
1 Le pont doit être placé sur NTC
2 Le commutateur CR doit être placé sur
MARCHE
Programmation des paramètres
La programmation s'effectue ensuite via le dispo-
sitif de régulation de la température ATR-6 ou
ATR-6 G. Les paramètres à programmer obligatoi-
rement sont : A1, A2 et A3. Ils déterminent la com-
bustion et la puissance calorifique de l'automate de
chauffage mural installé.
Les paramètres A1, A2 et A3 des platines de
rechange ne sont pas préprogrammés.
Dans le tableau ci-dessous figurent les valeurs à
observer selon le modèle d'appareil.
Modèle A1 A2 A3
GPC 35 27 88 70
GPC 55 29 97 70
GPC 75 28 97 70
L'ajustement des paramètres est décrit dans
Ä Chapitre 4.1 « Tableau des paramètres de la
platine de commande GPC » à la page 18.
