8 Raccord pour gaz
d'échappement
8.1 Remarques générales
Les appareils fonctionnent en circuit de combus-
tion fermé. La soufflante se trouve avant l'échan-
geur thermique.
L'évacuation des gaz d'échappement ou l'arrivée
d'air de combustion doit être planifiée et installée
conformément aux dispositions locales. Une instal-
lation sur mur extérieur doit être convenue avec le
maître-ramoneur responsable de votre localité,
avant le montage. La classification des différentes
variantes d'installation s'effectue d'après la norme
européenne EN 1020 ou la directive DVGW-TRGI
2008 et fait partie de l'homologation CE de l'équi-
pement livré.
L'installation des tuyaux de gaz d'échappement et
d'air admis peut être effectuée de différentes
manières.
Ex. : foyer Type B :
Le circuit de combustion n'est pas étanche vis-à-
vis de l'environnement dans lequel il est installé.
L'air de combustion est directement prélevé dans
la salle où l'appareil est installé.
Cette variante ne peut être installée que dans les
pièces possédant au moins une porte menant vers
l'extérieur ou une fenêtre qui peut être ouverte, et
dont la capacité est d'au moins 4 m³ par kW de
puissance calorifique nominale totale ; ou bien l'ap-
pareil doit posséder une ouverture d'arrivée d'air
de combustion d'au moins 150 cm² ou deux ouver-
tures d'au moins 75 cm² de section transversale
chacune.
Ex. : foyer Type C :
Le circuit de combustion est étanche vis-à-vis de
l'environnement dans lequel il est installé. L'air de
combustion est pris à l'extérieur.
Les appareils ne doivent fonctionner qu'avec des
conduites de gaz d'échappement adaptées. Les
composants livrés en option sont conformes à
toutes les exigences.
REMARQUE !
L'utilisation de conduites de gaz d'échappe-
ment en plastique est interdite.
Les tuyaux de gaz d'échappement ne nécessitent
aucune isolation thermique spécifique afin d'éviter
la formation d'eau de condensation, car l'appareil
est conçu pour recueillir l'eau de condensation.
L'eau de condensation est évacuée via l'évacua-
tion centrale de l'eau de condensation.

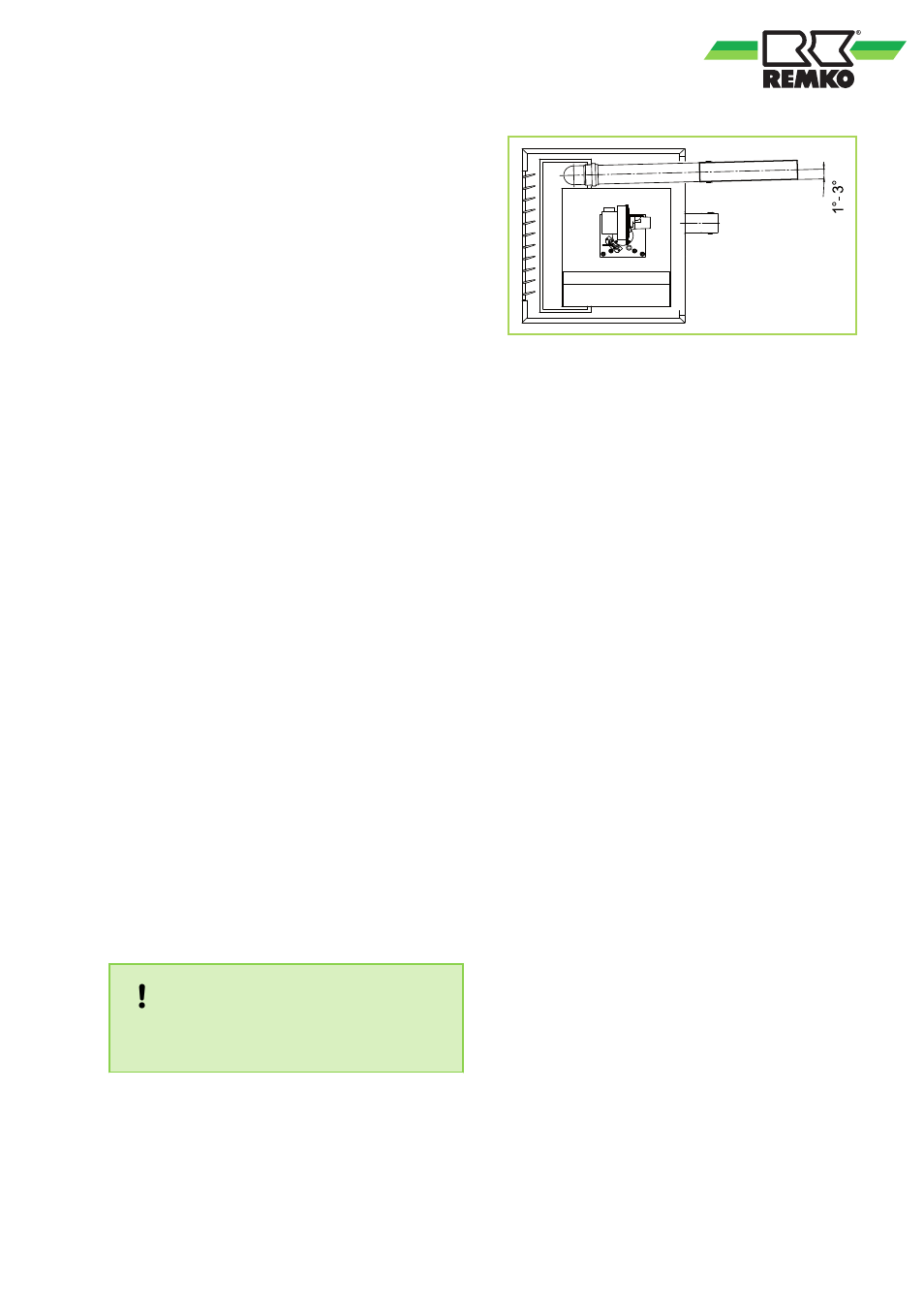

Fig. 24: Vue latérale / Côté brûleur
Les sections horizontales de gaz d'échappement
peuvent être installées avec une légère inclinaison
de 1° à 3° par rapport à l'appareil. L'eau de con-
densation est alors évacuée via l'évacuation cen-
trale de l'eau de condensation.
Les appareils REMKO GPC générant de la con-
densation, il convient d'utiliser les matériaux sui-
vants pour la conduite de gaz d'échappement :
- Aluminium d'une épaisseur de 1,5 mm ou plus ;
- Acier inoxydable d'une épaisseur de 0,6 mm ou
plus, et d'une teneur en carbone de 0,2 % ou
moins. Afin d'éviter tout refoulement des gaz
d'échappement, seuls des tuyaux avec joint d'étan-
chéité doivent être utilisés. Le joint doit résister à
une température de 160 °C maximum.
Comment choisir ?
Si le bloc d'extrémité de la conduite de gaz
d'échappement n'est pas directement raccordé à
l'appareil, il convient de s'assurer en fonction de la
longueur totale et de la géométrie de la conduite
de gaz d'échappement que les blocs d'extrémité et
de prolongement, ainsi que les coudes, sont du
bon diamètre.
Après avoir défini la conduite de gaz d'échappe-
ment, il convient de déterminer la perte de pres-
sion de chaque appareil.
La perte de pression est différente pour chaque
appareil car le débit massique des gaz d'échappe-
ment dépend de la puissance.
Additionner la perte de pression des composants
de gaz d'échappement et s'assurer que la somme
n'est pas supérieure à la valeur disponible pour le
type d'appareil à installer.
Si une arrivée d'air de combustion est utilisée, les
pertes de pression associées doivent être ajoutées
à celles de la conduite de gaz d'échappement.
