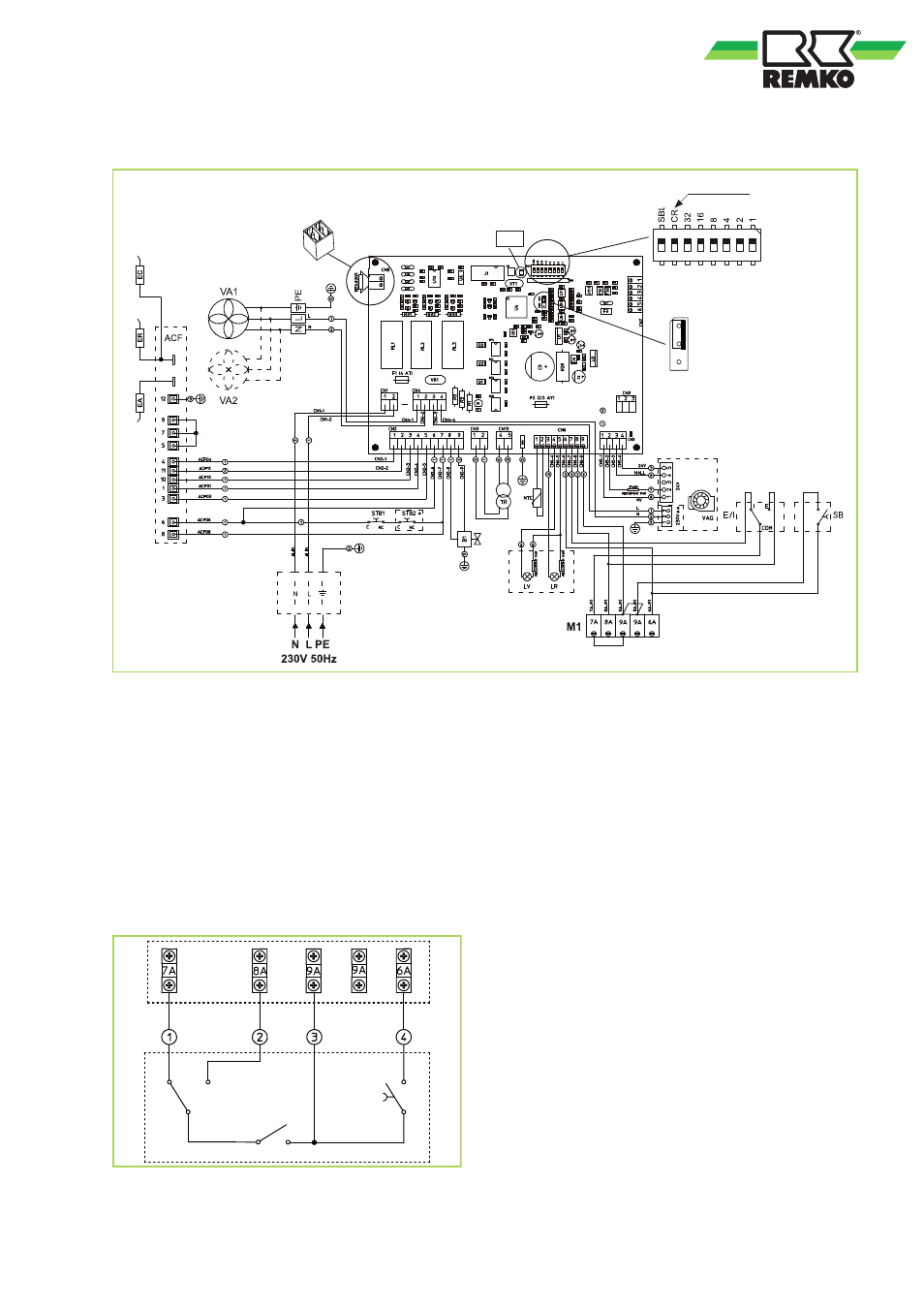

6.2 Schéma de raccordement électrique
LED
NTC
CN
CR-Schalter
Fig. 21: Plan de raccordement
ACF: Dispositif de surveillance de flamme
B1: Électrovanne de la veilleuse
CN: Raccord du dispos. de régul. de la temp.
CR-S: Commutateur CR
EA: Électrode d'allumage
EC: Électrode de surveillance de condensat
ER: Électrode d'ionisation
E/I Commutateur Hiver / Été
F1: Sécurité 4 AT (230 V)
F2: Sécurité 2,5 AT (24 V)
LR: Voyant de défaut
LV: Voyant de fonctionnement
M1: Barrette à bornes
NTC: Sonde NTC 1
SB: Touche de déverrouillage
STB: Thermostat de sécurité
TR: Transformateur 230/24 V
VA1: Ventilateur de circulation d'air
VA2: Ventil. de circ. d'air (GPC 55, 75 uniquem.)
VAG: Ventilateur du brûleur
(ENTRIEGELUNG) (WECHSELSCHALTER)
(SOMMER)
(WINTER)
(Ein / Aus)
(ÉTÉ)
(HIVER)
(COMMUTATEUR) (DÉVERROUILLAGE) (Marche/Arrêt)
Fig. 22: Barrette à bornes M1
Nous nous réservons le droit d'apporter des modifi-
cations de cotes et de construction susceptibles de
servir au progrès technique.
